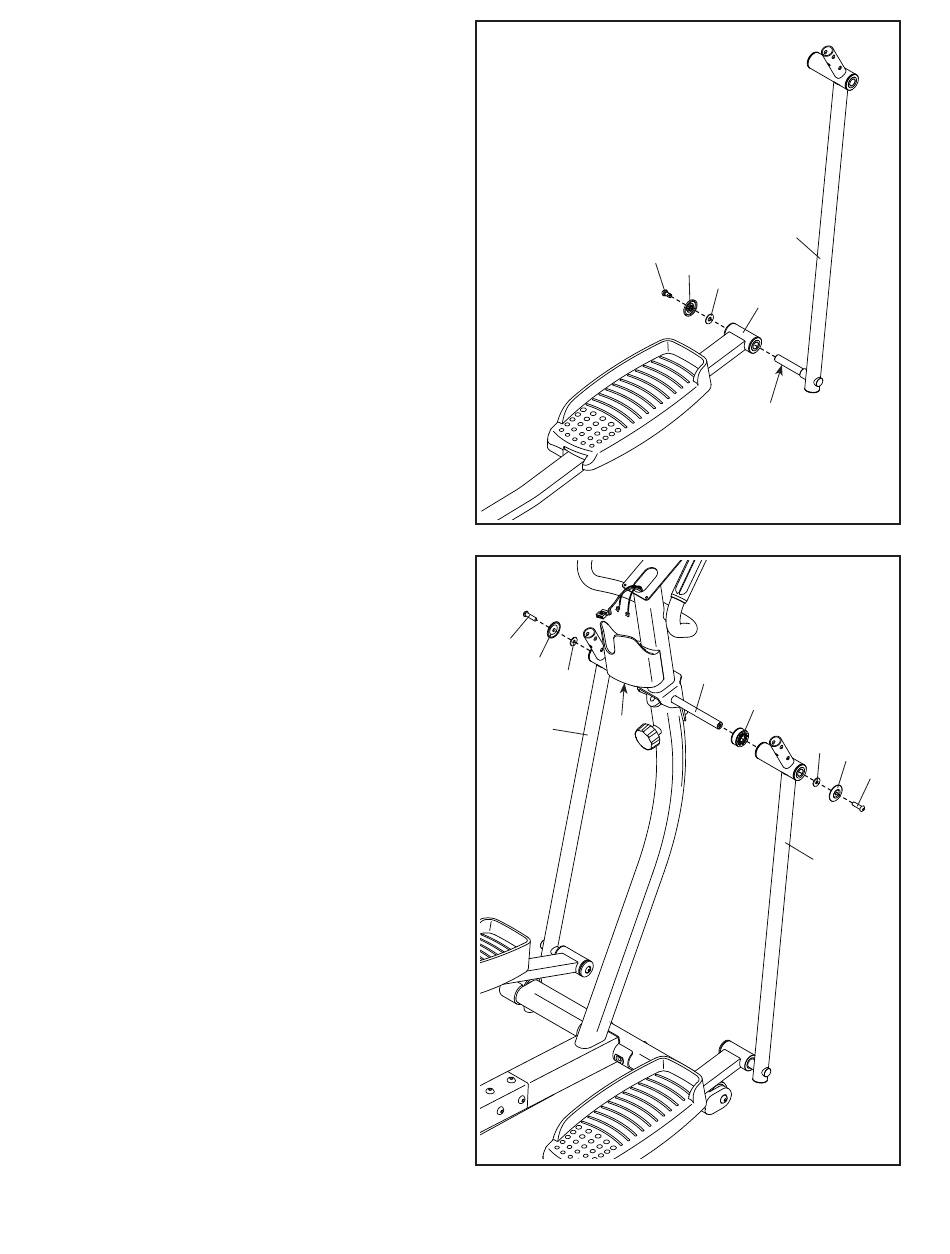

9. Identifiez le Bras de la Pédale Droite (9) et la
Jambe Droite du Pivot (8), puis orientiez-les tel
qu'illustré.
Appliquez une bonne couche de la graisse
incluse sur l'axe de la Jambe Droite du Pivot (8).
Enfoncez ensuite le Bras de la Pédale Droite
(9) sur la Jambe Droite du Pivot (8). Attachez
le Bras de la Pédale Droite à l'aide d'une Vis à
Épaulement M8 x 14mm (86) accompagnée d'un
Couvre-Pivot (83) et d'une Rondelle M8 (87).
Répétez cette étape avec le Bras de la Pédale
Gauche (non illustré) et la Jambe Gauche du
Pivot (non illustrée).
10. Installez une Bague d'Espacement du Pivot (79)
sur chaque côté de l'Axe de Pivot (80).
Enfoncez ensuite les Jambes Droite et Gauche
du Pivot (8, 11) sur l'Axe de Pivot (80) ; veillez à
ce que les Jambes du Pivot se situent du bon
côté.
Vissez ensuite une Vis à Épaulement M8 x
14mm (86) accompagnée d'un Couvre-Pivot
(83) et d'une Rondelle M8 (87) dans chacune
des extrémités de l'Axe de Pivot (80) en même
temps.
9
86
10
86
83
87
79
11
10
8
83
87
9
Graisser
80
79
87
83
8
86
