3 BRANCHEMENT DU CENTRONIC
En cas de première installation du système de réglage CENTRONIC, ou montage sur un autre tracteur,
reportez-vous au supplément B sur le montage du support de l'ordinateur de bord, du capteur de vitesse
d'avancement et du disque de roue.
A
CENTRONIC
CENTERMATIC
!
Assurez-vous de l'état propre et sec (pas d'engrais) des fiches avant qu'elles ne soient branchées.

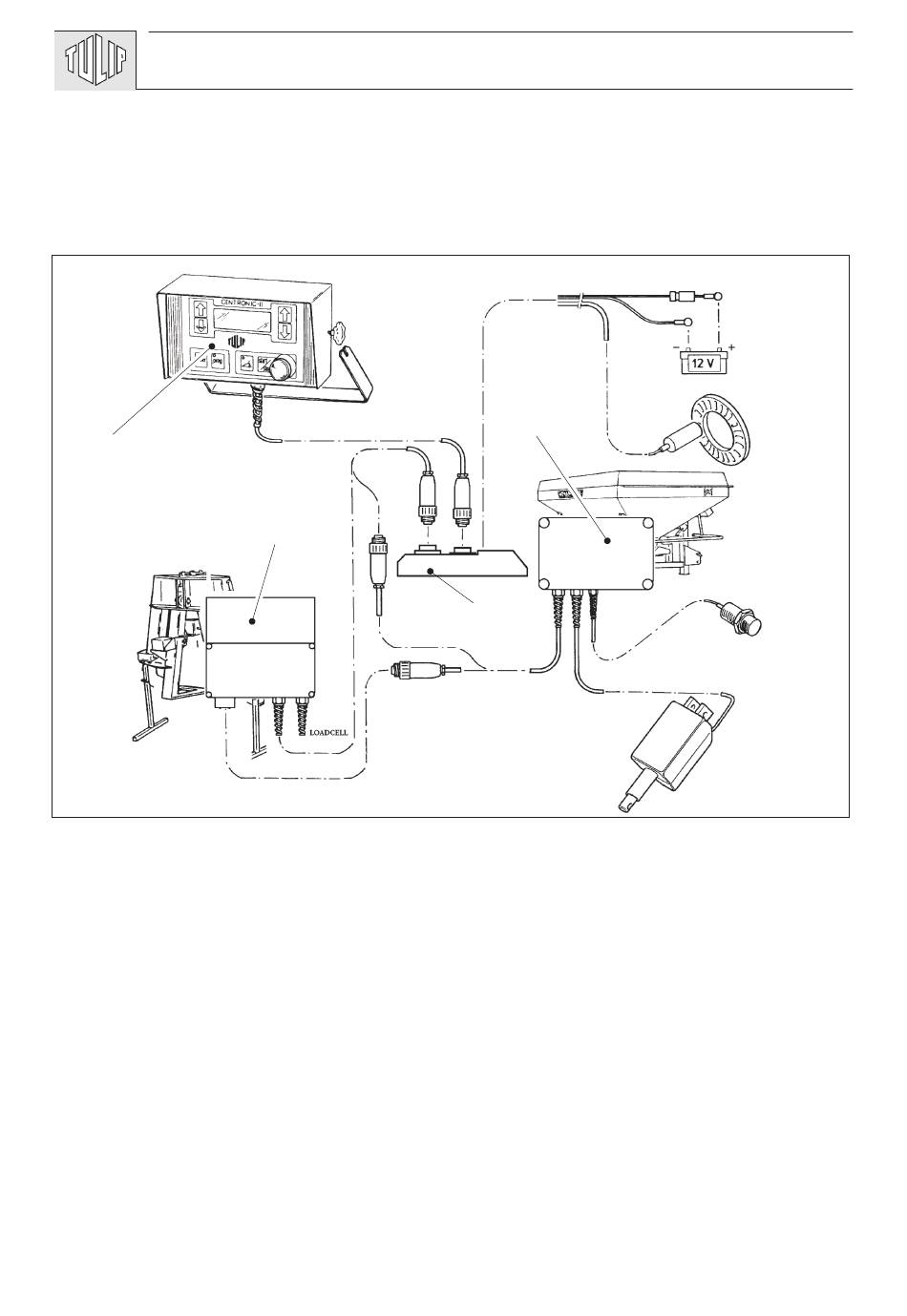

• Monter l'ordinateur de bord (A, fig. 3) CENTRONIC sur son support dans la cabine tracteur.
• Introduire la fiche de l'ordinateur de bord dans le raccord du bloc de raccord (B). Bloquer la fiche au
moyen de l'anneau de sûreté.
• Introduire la fiche du boîtier de commande du vérin électrique (C) dans le raccord ‚ du bloc de raccord ou -
si le dispositif de pesée CENTERMATIC* est utilisé - dans le raccord ƒ du boîtier de mesurage poids/angle
(D) du dispositif de pesée CENTERMATIC*. Bloquer la fiche au moyen de l'anneau de sûreté.
• Introduire (si applicable) la fiche du boîtier de mesurage poids/angle (D) dans le raccord ‚ du bloc de
raccord. Bloquer la fiche au moyen de l'anneau de sûreté.
Si une fiche est débranchée: ne pas omettre de monter les capots anti-poussière aux fiches et raccords.
*
Ne convient pas aux utilisations commerciales
BRANCHEMENT DU CENTRONIC
®
II
D
®
.
®
/CENTERMATIC
®
/CENTERMATIC
C
‚
B
ƒ
®
®
3
