Tulip MULTIDISC XL VARIO Livret De Mise En Route

Masquer les pouces
Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
MULTIDISC XL VARIO
956-044-012-001
09/2011
loading

Manuels Connexes pour Tulip MULTIDISC XL VARIO

Sommaire des Matières pour Tulip MULTIDISC XL VARIO

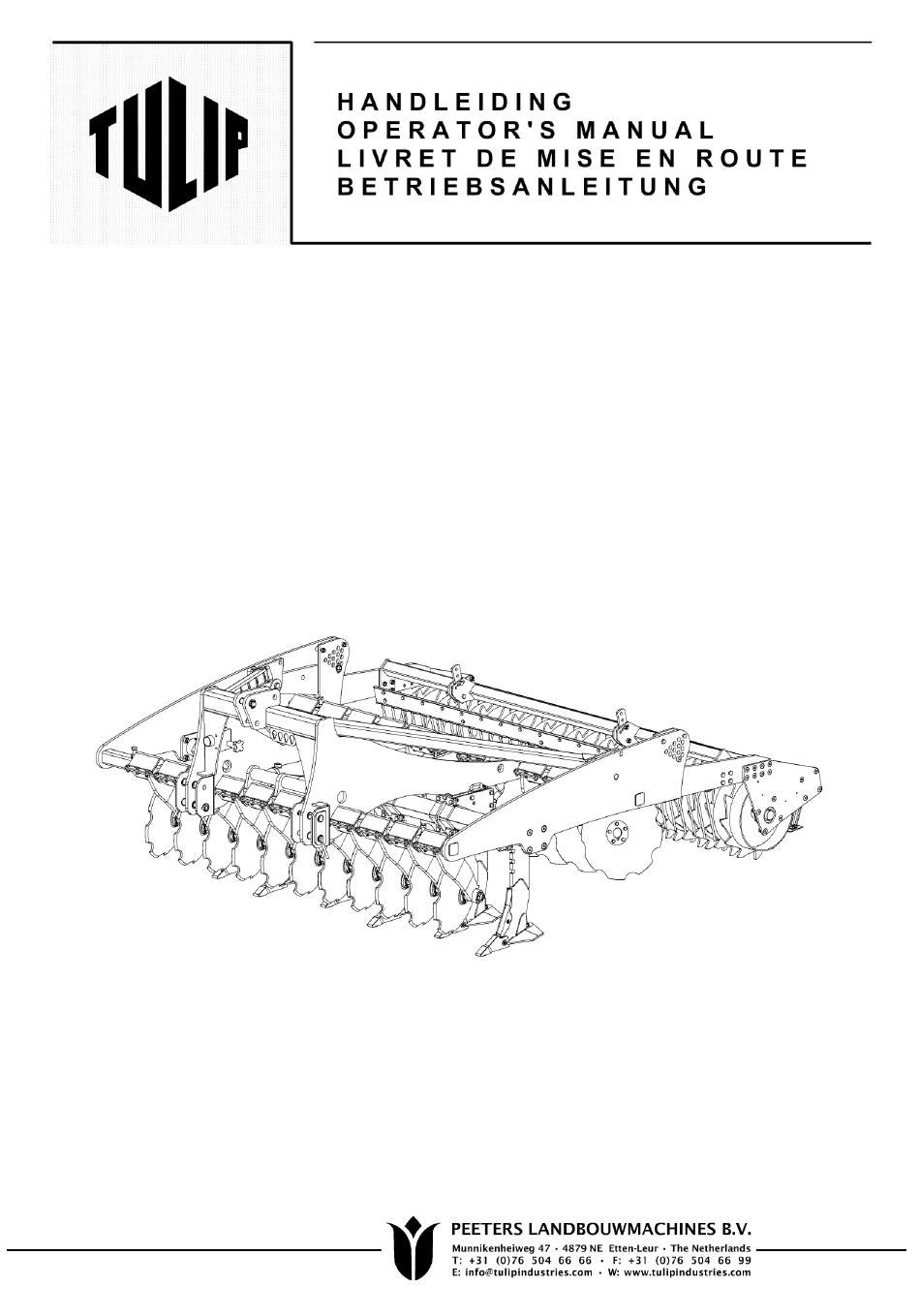

  • Page 1 MULTIDISC XL VARIO 956-044-012-001 09/2011...

  • Page 39: Livret De Mise En Route

    LIVRET DE MISE EN ROUTE MULTIDISC XL VARIO ©2011. Tous droits réservés. Toute reproduction et/ou publication intégrale ou partielle de cet ouvrage, par quelque procédé que ce soit (impression, photocopie, microfilm ou toute autre forme d’enregistrement) sont strictement interdites sans autorisation écrite préalable de PEETERS LANDBOUWMACHINES B.V.
  • Page 40 TABLE DES MATIERES TABLE DES MATIERES ........................3 INTRODUCTION ..........................4 CONDITIONS DE GARANTIE ......................4 NUMEROS DE TYPE ET DE SERIE DE VOTRE MACHINE ..............4 CONSIGNES DE SECURITE ....................5 SIGNIFICATION DES AUTOCOLLANTS DE SECURITE ............... 6 ACCOUPLER LA MACHINE ....................8 TRANSPORT ........................

  • Page 41: Introduction

    INTRODUCTION Ce livret de mise en route est destiné aux utilisateurs, ainsi qu’aux techniciens d’entretien. Lisez ce livret complètement avant de mettre la machine en service ou de faire d’entretien. Les instructions concernant votre sécurité et/ou celle de votre entourage, sont signalées dans la marge par un symbole “DANGER”.

  • Page 42: Consignes De Securite

    N'utilisez que des tracteurs équipés d'une cabine. Si nécessaire, employez des feux de signalisation et d'autres signes de sécurité. Ne montez pas sur la machine. Utilisez uniquement des pièces d'origine TULIP. Utilisez des vêtements protecteurs, gants et lunettes de sécurité si nécessaire.

  • Page 43: Signification Des Autocollants De Securite

    2. SIGNIFICATION DES AUTOCOLLANTS DE SECURITE Lisez le livret de mise en route et les consignes de sécurité avant la première mise en route et respectez toutes instructions pendant le fonctionnement de la machine. Assurez-vous que les boulons des plaques de fixation sont toujours resserrés avec le couple de serrage indiqué.
  • Page 44 Attention! Danger de pièces en rotation. Restez à une distance prudente. Soyez attentif avec les systèmes hydrauliques. En cas de défaut, jamais toucher avec les mains, mais arrêter le tracteur et enlever la pression sur les tuyaux hydrauliques de la cabine du tracteur.

  • Page 45: Accoupler La Machine

    Le poids maximum sur les pneus du tracteur. Le poids maximum de l'ensemble de tracteur et machine. Toutes les versions du MULTIDISC XL VARIO disposent d'un attelage adapté à des relevages trois-points. La catégorie de l'attelage dépend du modèle: MULTIDISC 250 XL VARIO...

  • Page 46: Transport

    Réglez la longueur de la barre supérieure ainsi que la machine ait une position horizontale pendant le travail. Parce que le MULTIDISC XL VARIO est une machine assez longue, il est très sensible au réglage de la barre supérieure. Un demi tour de la barre supérieure peut causer la différence entre bon travail ou mauvais travail.

  • Page 47: Régler La Profondeur Des Dents

    5.4. Régler la profondeur des dents La profondeur de chaque dent peut être réglée indivi- duellement. La profondeur est contrôlée par la cheville de réglage qui se trouve dans chaque porte-dent. Chacun est fixé par une goupille de sécurité. Avant d'ajuster la profondeur des dents, écartez les dents (voir chapitre 10.2), posez la machine sur une surface solide et arrêtez le moteur du tracteur.
  • Page 48 # dents / barre Pression 40 BAR 80 BAR 120 BAR Table 1: Pressions hydrauliques pour la sécurité anti-pierre Un exemple: une machine de 3 mètres dispose de deux barres à dents. Si en total 6 dents sont montées, il y a donc 3 dents par barre à dents. Commencez à travailler avec 120 BAR à...

  • Page 49: Travailler Avec La Machine

    6. TRAVAILLER AVEC LA MACHINE Vérifiez que personne ne se trouve à proximité de la machine des lors que vous mettez la machine en marche. Assurez-vous que pendant le travail personne ne s’approche de la machine dans un rayon de 20 m. En travaillant avec la machine, roulez seulement en ligne droite.

  • Page 50: Entretien Et Reparations

    8. ENTRETIEN ET REPARATIONS 8.1. Toutes les 2 heures de travail Contrôlez l'état de l'usure des dents, et remplacez les pièces usées. Ne laissez pas ces pièces user trop avant de les remplacer. Travailler avec des pointes, coutres, talons ou ailerons usés causera plus d'usure sur le bras de la dent, qui est plus cher à...

  • Page 51: Les Disques

    9. LES DISQUES 9.1. L'unité de disque Chaque disque est monté sur un moyeu qui se trouve dans une chambre dénommée "réserve à graisse". Elle contient aussi les roulements et bagues d'étanchéité. La chambre est soudée sur le bras de disque. Chaque bras est monté au châssis MULTIDISC par 4 boudins caoutchoucs. 9.2.

  • Page 52: Les Dents

    Chaque porte-dent est monté sur une barre carrée horizontale, dénommée "barre à dents". Avec l'hydraulique du tracteur, il est possible d'incliner la barre. Les MULTIDISC XL VARIO 250, 300 et 350 disposent de 2 barres à dents. La version 400 dispose de 4 barres à dents.

  • Page 53: Ajuster La Position Des Dents

    Le constructeur n'est pas responsable pour les dommages qui résultent de la modification de la position d'une dent. 10.6. Types d'ailerons Il y a 3 différentes types d'ailerons pour les dents MULTIDISC XL VARIO: Aile haut (largeur 265 mm) réf.

  • Page 54: L'hydraulique

    11. L'HYDRAULIQUE Avant de faire n'importe quel entretien ou des réparations au systèmes hydrauliques, suivez scrupuleusement la procédure ci-dessous. Négliger cette procédure peut causer des blessures sérieuses et/ou des dommages à la machine. Utilisez la frein à main du tracteur. Fermez la soupape de sécurité...

  • Page 55: Couple De Serrage Des Boulons

    12. COUPLE DE SERRAGE DES BOULONS Boulon ø Dureté Couple (Nm) 10.9 10.9 10.9 10.9 Table 3: Couple de serrage des boulons...
