Raccordement Électrique - Endress+Hauser Proline t-mass I 500 Information Technique

Raccordement électrique
28

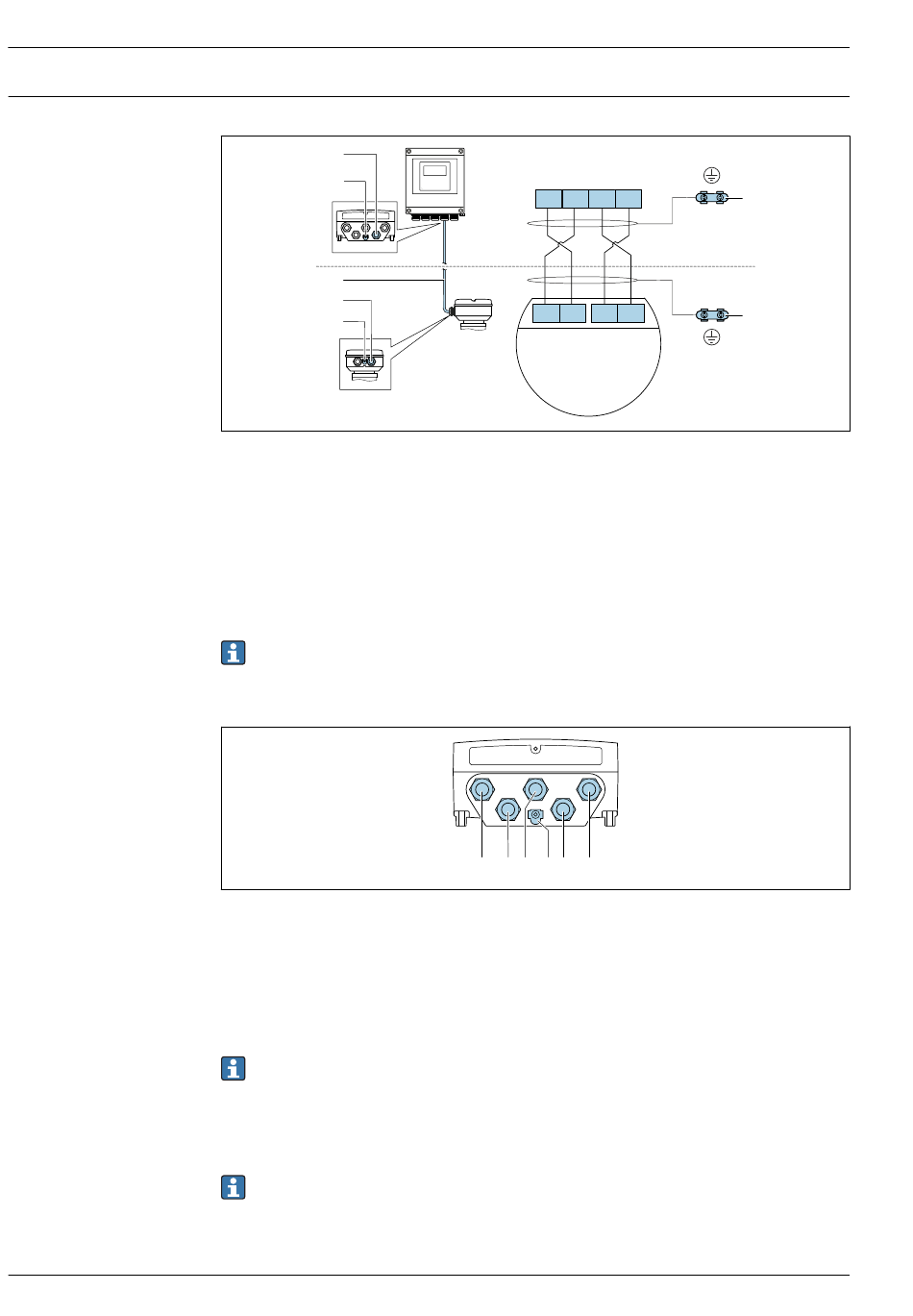

Raccordement du câble de raccordement : Proline 500 – numérique
1
2
3
5
6
1 Entrée de câble pour le câble du boîtier du transmetteur
2 Terre de protection (PE)
3 Câble de raccordement communication ISEM
4 Mise à la terre via une prise de terre ; sur les versions avec connecteur d' a ppareil, la mise à la terre se fait par
l' i ntermédiaire du connecteur
5 Entrée de câble pour le câble ou le raccordement du connecteur d' a ppareil sur le boîtier de raccordement du
capteur
6 Terre de protection (PE)
Raccordement du transmetteur
• Occupation des bornes →  26
• Occupation des broches du connecteur d' a ppareil →  27
Raccordement du transmetteur Proline 500 – numérique
1 Borne de raccordement pour la tension d' a limentation
2 Borne de raccordement pour la transmission de signal, entrée/sortie
3 Borne de raccordement pour la transmission de signal, entrée/sortie
4 Borne de raccordement pour le câble de raccordement entre le capteur et le transmetteur
5 Borne de raccordement pour la transmission de signal, entrée/sortie ; en option : borne de raccordement pour
antenne WLAN externe
6 Terre de protection (PE)
Un adaptateur pour connecteur RJ45 et M12 est disponible en option :
Caractéristique de commande "Accessoires", option NB : "Adaptateur RJ45 M12 (interface
service)"
L' a daptateur connecte l' i nterface service (CDI-RJ45) à un connecteur M12 monté dans l' e ntrée
de câble. Le raccordement à l' i nterface service peut donc être établi via un connecteur M12 sans
ouvrir l' a ppareil.
Connexion réseau (client DHCP) via interface service (CDI-RJ45) →  74
+ – B A
61 62 63 64
62 61 64 63
– + A B
1 2 3 6 4 5
Proline t-mass I 500
4
4
A0028198
A0028200
