Diminution du temps de
réponse impulsionnel
Applications standards
Séparateur CSB • pour VEGADIF 85
4 Conseils pour la conception des systèmes avec séparateurs
100 %
90 %

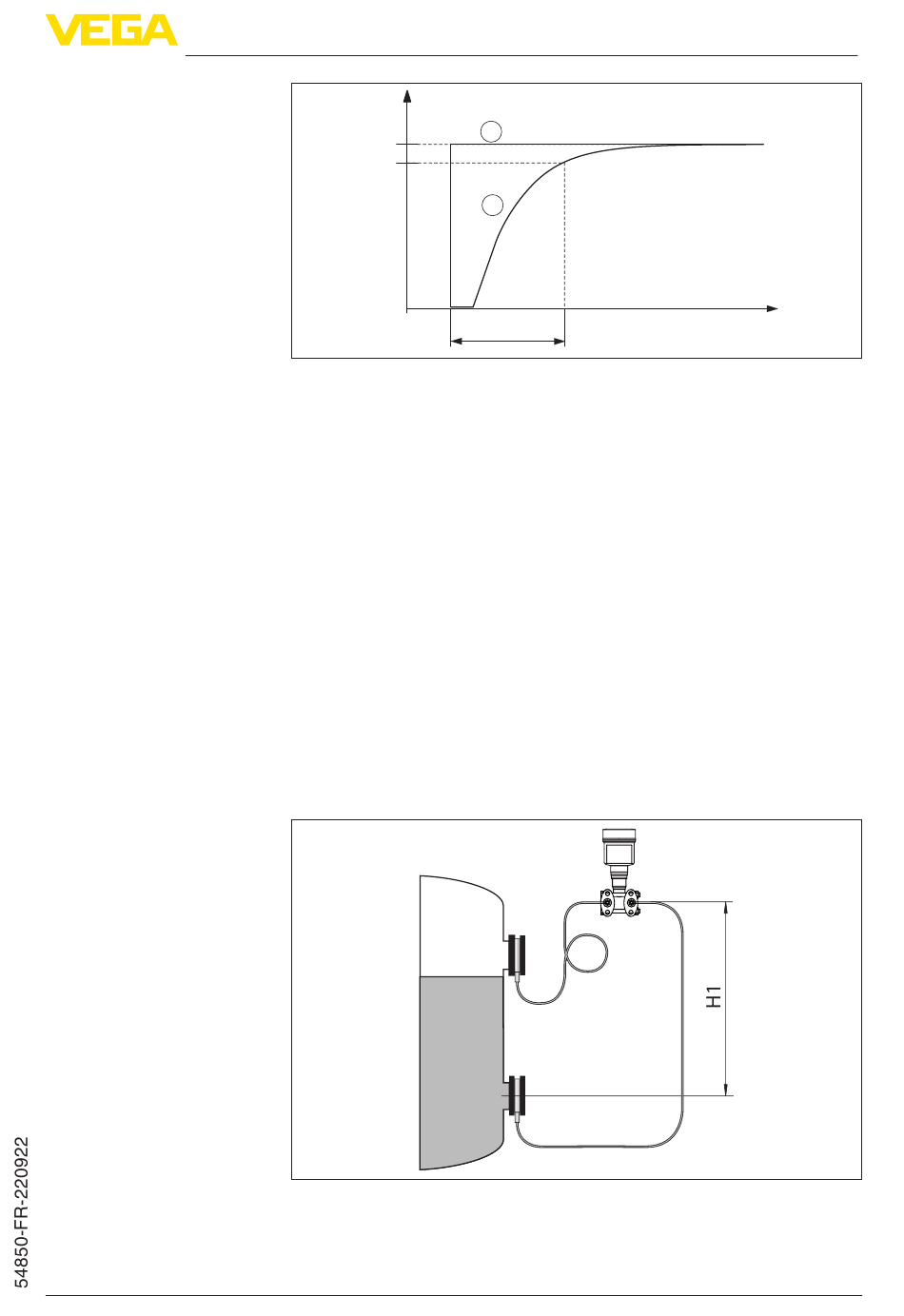

Fig. 9: Représentation du temps de réponse (T90)
1 Echelon de pression
2 Signal de sortie
Vous disposez des possibilités suivantes pour diminuer le temps de
réponse :
•
Plus grand diamètre intérieur du capillaire
•
Capillaire plus court
•
Huile de remplissage avec plus faible viscosité
4.4

Position de montage

Si le capteur de pression est installé au-dessus du séparateur infé-
rieur, la différence de hauteur maximale H1 ne doit pas être dépassée
conformément au schéma suivant. La valeur H1 est fonction de la
densité de l'huile de remplissage et de la plus petite pression qui
pourra jamais apparaître au séparateur du côté plus (réservoir vide).
Les valeurs typiques pour H1 sont 7 m pour l'huile silicone et 4 m
pour l'huile halocarbone.
Fig. 10: Hauteur maximale en cas de montage au-dessus du séparateur
inférieur
1
2
T90%
– +
–
+
t
