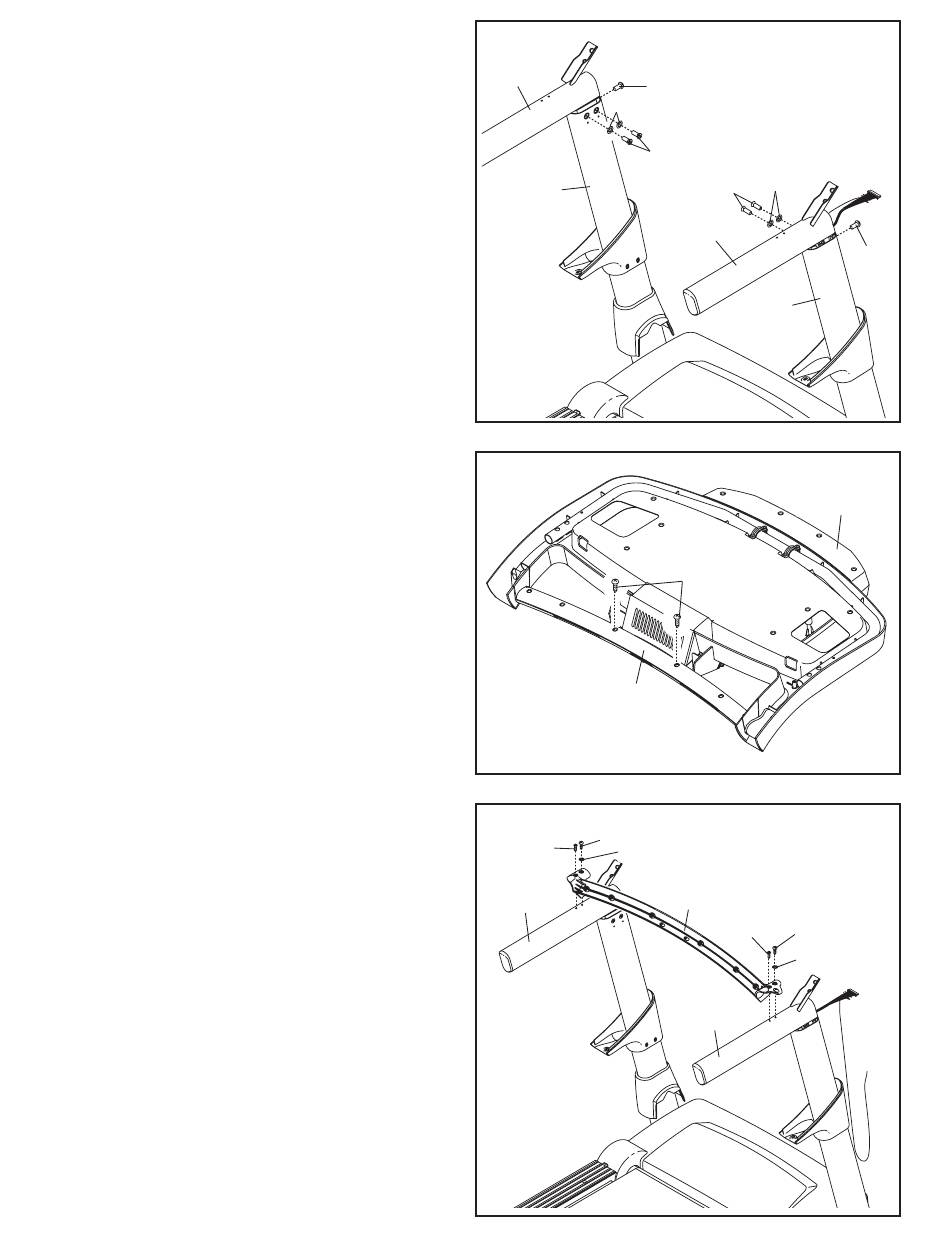

9. Attachez la Rampe Droite (85) sur le Montant
Droit (81) à l'aide de deux Vis 5/16" x 1" (5),
deux Rondelles Étoilées 5/16" (13) et un Boulon
5/16" x 1 1/4" (2). Ne serrez pas encore les
Vis et le Boulon.
Attachez la Rampe Gauche (84) de la même
manière.
10. Déposez l'assemblage de la console face contre
terre sur une surface douce pour ne pas la
rayer. Retirez les deux Vis (A). Ensuite, enlevez
la Barre Transversale (107) en la soulevant.
Jetez les deux Vis.
11. IMPORTANT : pour ne pas endommager
la Barre Transversale (107), n'utilisez pas
d'outils électriques et ne serrez pas excessi-
vement les Vis #10 x 3/4" (4) et les Vis à Tête
Plate #10 x 3/4" (109).
Orientez la Barre Transversale (107) comme sur
le schéma. Attachez la Barre Transversale sur
les Rampes (84, 85) à l'aide de deux Vis à Tête
Plate #10 x 3/4" (109), deux Vis #10 x 3/4" (4)
et deux Rondelles Étoilées #10 (12) comme sur
le schéma. Vissez les quatre Vis de quelques
tours chacune avant de toutes les serrer.
9
84
13
80
10
107
11
4
109
12
84
11
2
5
13
5
85
81
Assemblage
de la
Console
A
107
109
4
12
85
2
