5
x
Dispositif de réglage

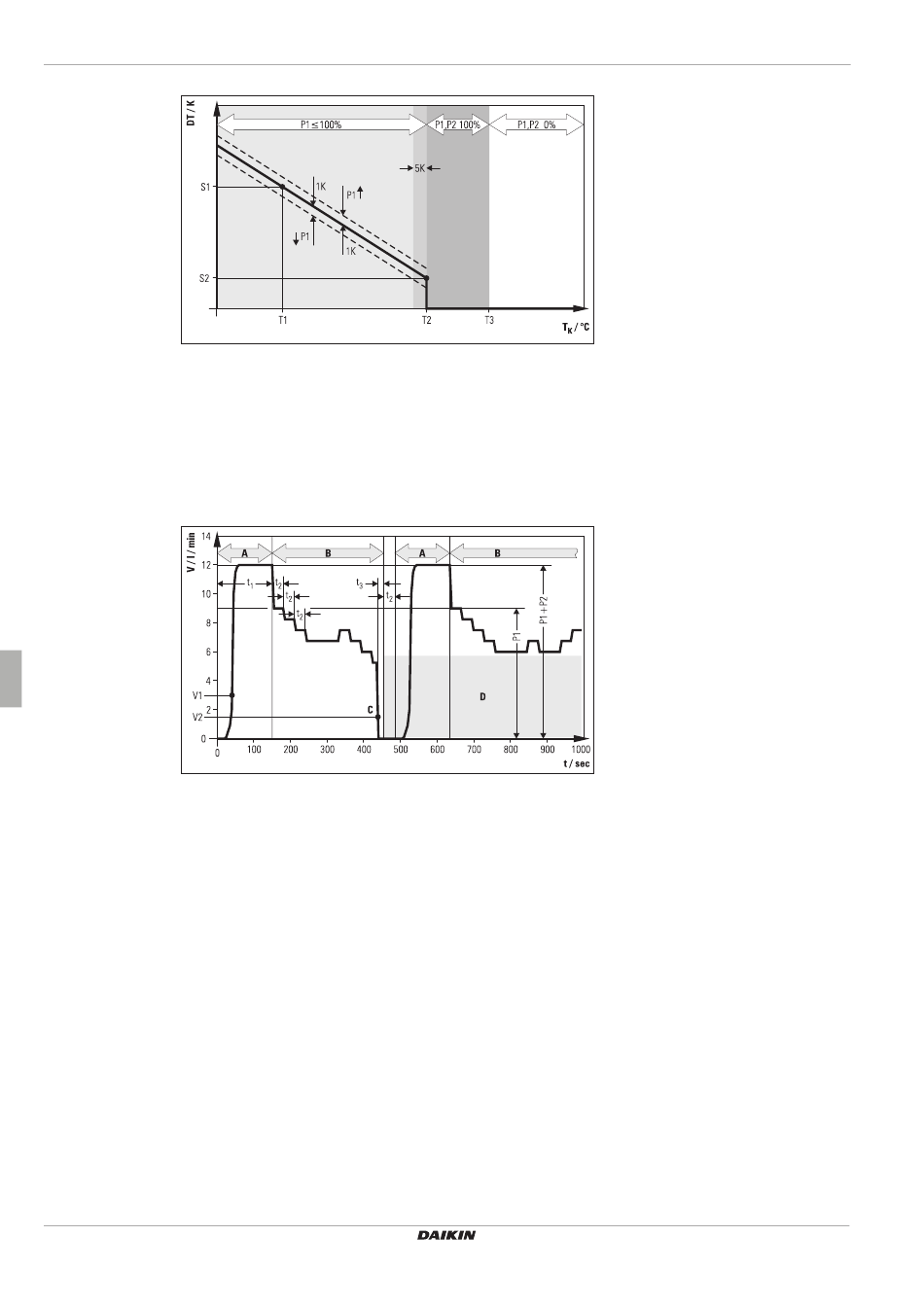

Image 5-2 Réglage de la puissance de pompage en fonction de la température différentielle
TK
Température de capteur solaire
DT
Etalement (température différentielle entre
températures d'alimentation et de reflux solaires)
S1
Etalement de consigne supérieur (étalement 1)
S2
Etalement de consigne inférieur (étalement 2)
Image 5-3 Exemple de mode de modulation avec blocage conditionné à un anéantissement de flux des puissances
t
Temps
V
Débit dans le circuit solaire
A
Phase initiale
B
Phase de service (modulation)
C
Anéantissement du flux
D
Les puissances de pompage faibles sont
automatiquement bloquées suite à un
anéantissement du flux
5.2.9 Fonction de réinitialisation totale
L'appareil réagit par un redémarrage (test automatique) à une réinitialisation totale, tous les paramètres sont remis à l'état du
paramétrage usine puis toutes les puissances de pompage bloquées sont libérées. Une réinitialisation s'effectue :
•
en appuyant à la fois sur OK et sur les touches de flèche.
Manuel d'emploi et d'installation
20
de pompage faibles
T1
Température de mise hors gel (« TR min »)
T2
Température booster (« TK max »)
T3
Température de remise en marche de sécurité
(« TK adm
)
»
—— Etalement de consigne
-- - - Limites de commutation de la modulation de
pompage
V1
Débit minimal en phase initiale (« VS min »)
V2
Débit minimal en phase de service (« S flux »)
t
Durée de démarrage maximale de la pompe de
1
montée en pression P2 (« temps P2 »)
t
Temps de stabilisation (« S-temps »)
2
t
Temps de détection de l'anéantissement (10 s)
3
Unité de pompage et de réglage pour installations solaires
EKSRPS3
4PW56023-1
