3.2.2 Montage des sondes

Sonde de débit (FlowSensor)
Le FlowSensor FLS solaire est un dispositif de mesure qui mesure à la fois le débit dans le groupe de capteurs solaires et la tempé-
rature d'alimentation. La plage de mesure se situe entre 0 et 20 l/min (débit) et 0 à 120 °C (température d'alimentation). Les
valeurs de mesure sont affichées sur le dispositif de réglage de l'EKSRPS3. Lorsque l'installation est en service, le dispositif de
réglage de l'EKSRPS3 se charge automatiquement du réglage du débit convenable par le réglage de la vitesse de la pompe de
service.
1. Posez le joint d'étanchéité (b) sur le raccord de l'alimentation solaire (a) du ballon d'eau chaude.
2. Vissez le FlowSensor (c) sur le raccord de l'alimentation solaire (a) du ballon d'eau chaude.
3. Introduisez le joint d'étanchéité (e) puis montez le raccord à collerette (f) à l'entrée du FlowSensor (c).
4. Raccourcissez la canalisation d'alimentation (g) (Ø 15 mm) à la longueur requise puis insérez-la dans le raccord à collerette (f).
5. Posez le câble du FlowSensor entre le FlowSensor (c) et le dispositif de réglage.
6. Insérez le câble du FlowSensor (c) en position FLS au FlowSensor (c) et sur le bord de la carte du dispositif de réglage
(tétrapolaire, voir Image 3-15).

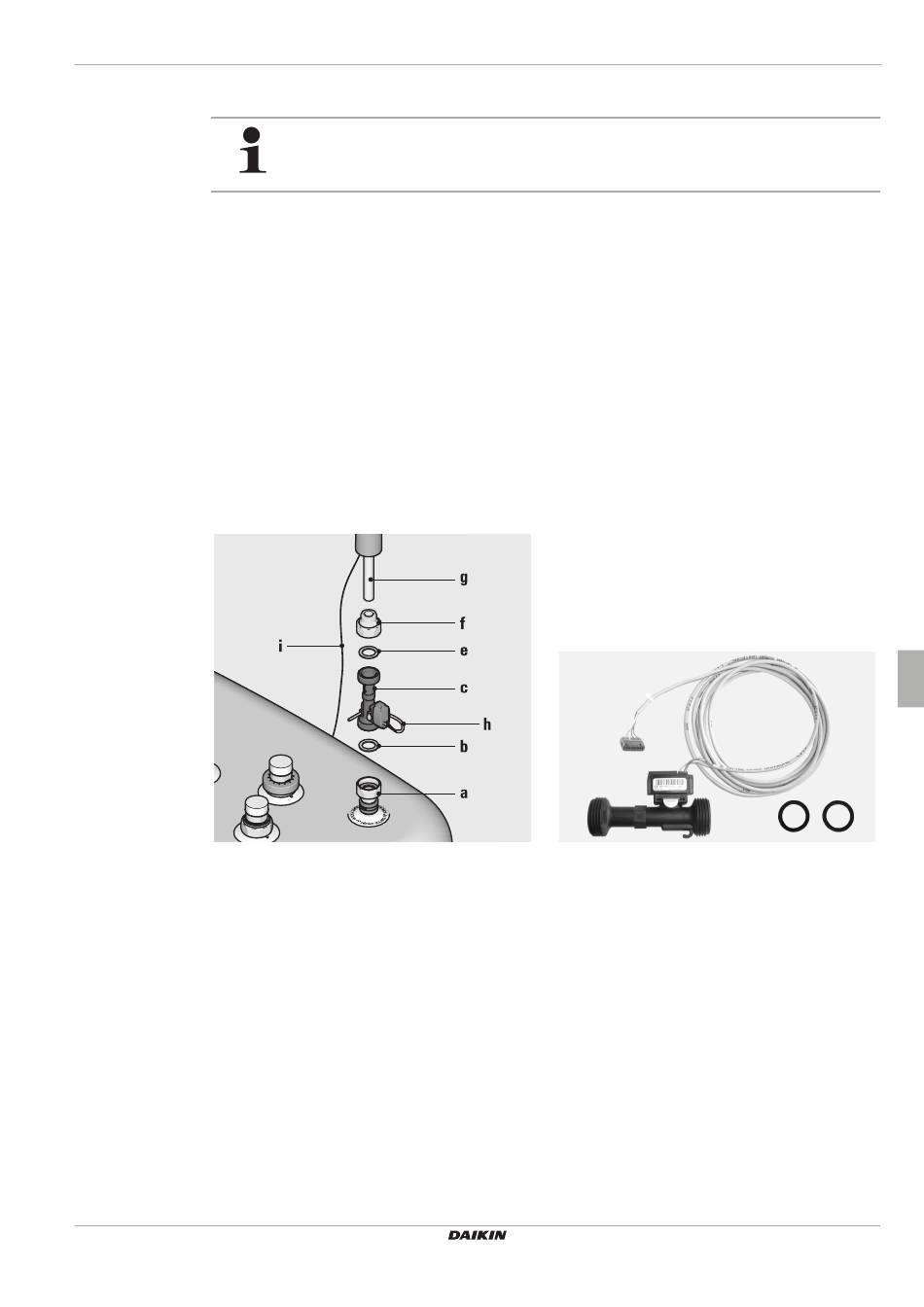

Image 3-28
EKSRPS3
Unité de pompage et de réglage pour installations solaires
4PW56023-1
Veillez au sens du débit du dispositif de mesure au montage.
Montage du FlowSensor FLS Image 3-29 FlowSensor FLS fourni avec un câble de 3 m
