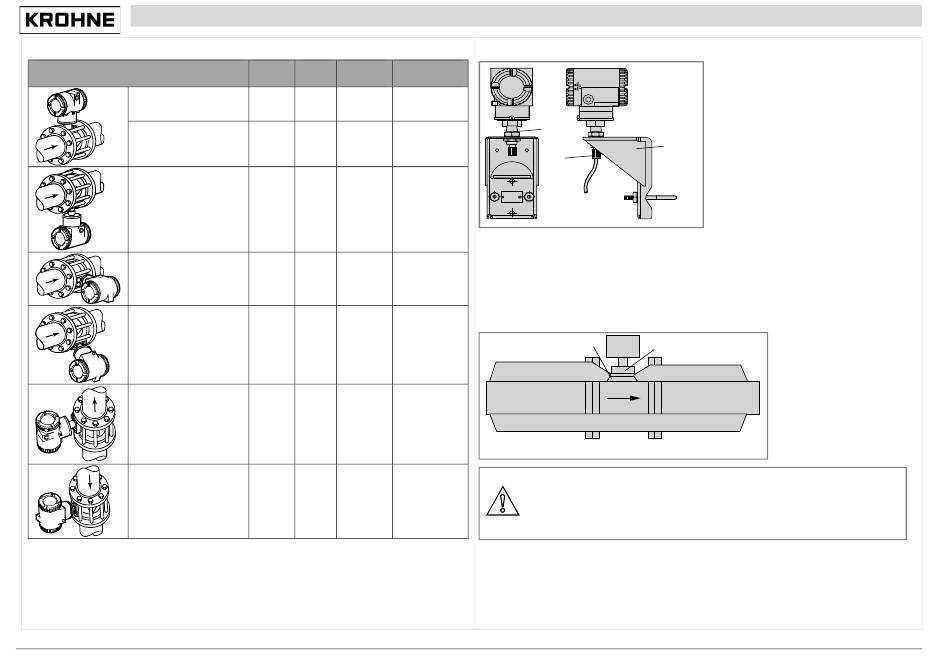

KROHNE OPTISWIRL 5080 Guide Rapide page 2

Vapeurs & gaz
Orientation du débitmètre
Boîtier au-dessus, sans
vanne d'arrêt
Boîtier au-dessus, avec
vanne d'arrêt
Boîtier sous la tuyauterie
Boîtier sur le côté de la
tuyauterie
Boîtier sur le côté et en
dessous de la tuyauterie
Tuyauterie verticale,
écoulement vers le haut
Tuyauterie verticale,
écoulement vers le bas
(1) Possibilité d'erreur temporaire à la mise en service en raison d'air emprisonné.
(2) Une isolation adaptée est nécessaire.
(3) C'est le meilleur choix quand les erreurs dues à la mise en service ne peuvent pas être tolérées.
(4) Recommandé uniquement pour les fluides propres.
(5) Non recommandé pour les liquides avec vanne d'arrêt.
(6) Préféré pour les liquides avec vanne d'arrêt.
(7) Non préféré, la tuyauterie doit toujours être pleine.
10/2019 - 4007901401 - QS OPTISWIRL 5080 R01 fr
Liquide Gaz Vapeur Vapeur
saturée surchauffée
Oui (1) Oui Non Oui (2)
Non (5) Oui Non Oui (2)
Oui (3, Oui Oui Oui (2)
4, 6) (4)
Oui Oui Non Oui (2)
Oui (6) Oui Non Oui (2)
Oui Oui Non Oui (2)
Oui (7) Oui Non Oui (2)
Montage mural du boîtier intempéries
2
1
5
Procédure:
- 1: Enlever le contre-écrou (1) qui se trouve sous le support.
- 2: Soulever le boîtier (2) jusqu'à ce qu'il soit possible de faire passer le câble dans l'évidement
du support de montage (3).
- 3: Mettre le boîtier de côté et fixer le support de montage au mur.
- 4: Inverser les étapes 2 et 1.
Isolation thermique pour T > +160°C / +320°F
Produit à mesurer
1
2
3
ATTENTION !
- Pour les applications avec températures de produit à mesurer
supérieures à +160°C / +320°F, il est recommandé d'isoler
la conduite conformément aux consignes d'isolation.
- Aucune isolation n'est autorisée sous le tampon du capot.
- Éviter des températures de l'électronique supérieures à +80°C / +176°F.
- Aucune isolation thermique ne doit être réalisée au-dessus de la fixation du
1 Contre-écrou
2 Boîtier
3 Support de montage
4 Boulon en U (pour montage sur tube
DN50 ou 2", fourniture comprise)
5 Câble vers le boîtier de raccordement
3
4
1 Tampon du capot
2 Capot
3 Isolation
2
