WLD-TEC Fuego SCS basic Mode D'emploi page 38

7a
7
3
4
5
8 - Connecteur femelle pour pédale de commande
via un câble
9 - Raccordement électrique
10 - Bouchon à vis pour raccordement de gaz R1/4"L
11 - Fixation pour supports d'anneaux d'oses
13
12
14
15 - Buse active
16 - Support de buse avec buse
pour gaz alternatif
17 - Cache de protection du canal du
bec de gaz
18 - Vis pour le cache de protection du
canal du bec de gaz

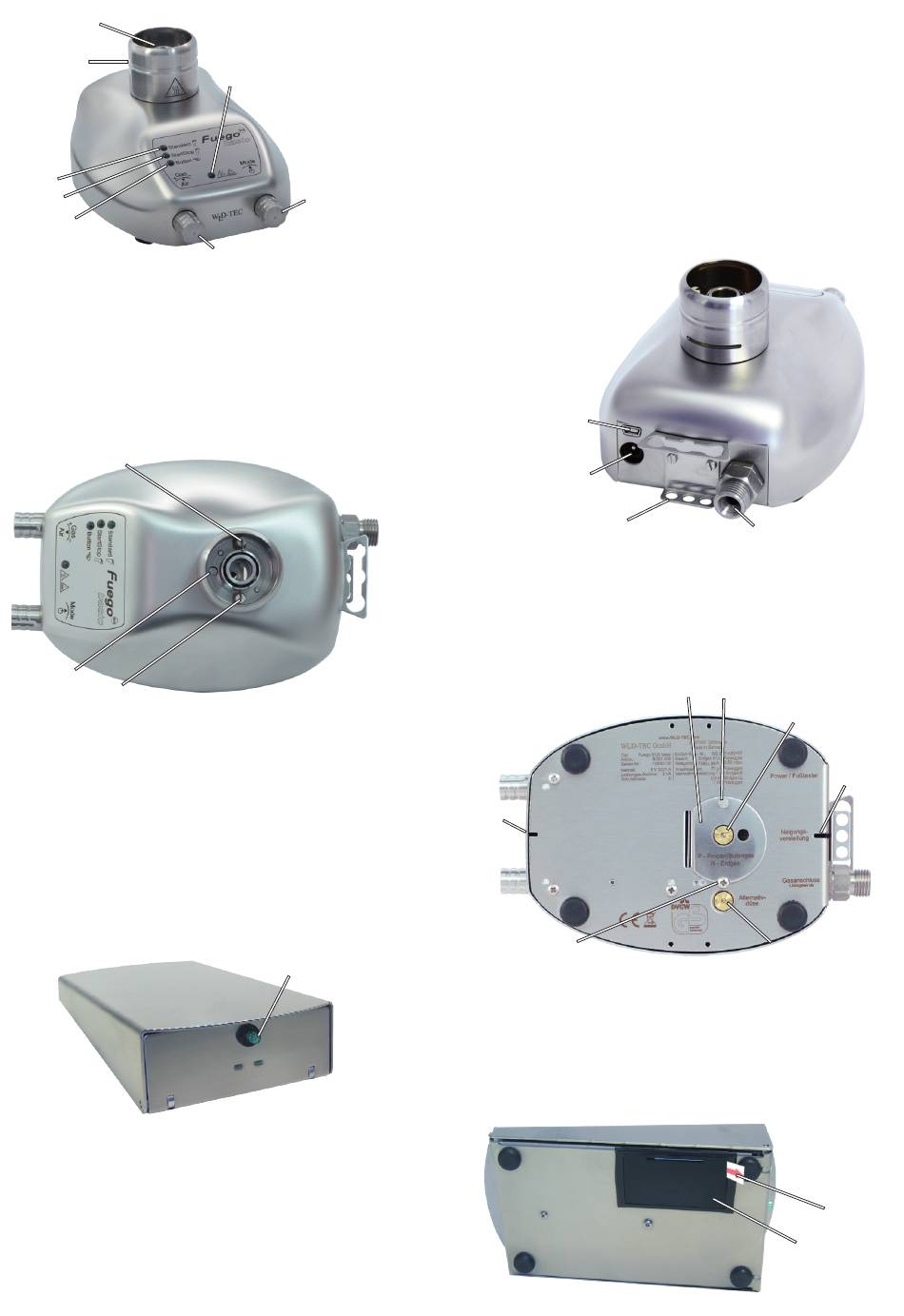

Fig. E
21 - [Fuego basic RF] Compartiment à
piles (2 x AA, piles Mignon)
21a - [Fuego basic RF] Isolation des
piles pour leur transport
38
6
1
Fig. A
2
Fig. C
20
18a - Vis de fixation
19 - Fente de guidage ajusteur d'inclinaison
20 - [Fuego basic RF] Indicateur de fonction et
1 - Commutateur principal
2 - Régulateur de gaz / d'air
3 - LED Standard
4 - LED Start-Stop
5 - LED Button
6 - LED tête du brûleur chaude / BHC
7 - Tête du brûleur
7a - Orifice de sortie de la flamme
8
9
12 - Vis de la tête du brûleur
13 - Electrode de contrôle
14 - Electrode d'amorçage
19
18a
touche de programmation
11
10
17 18
16
Fig. B
15
19
Fig. D
Fig. F
21a
21
