REX640
en charge la connexion synchronisée du générateur avec les
jeux de barres, à la fois en mode manuel et en mode
automatique. L'IHML du relais fonctionne en tant que
l'interface opérateur locale pour le contrôle de la séquence
d'autosynchronisation. Un dispositif d'injection externe
(REK 510) permet la supervision du circuit d'excitation du
générateur contre les défauts de terre. Il est possible de
CEI 61850-8-1/-9-2
Bus A
Bus B
IHML
REX640
SIM1 + AIM1 + RTD1
6TC + 6TT + 3 combi
capteurs
3I
10 RTD + 2 mA
Fonctionnalité de base
3U
APP8 Transf. Prot.
APP10 Transf. AVR
RTD
3I
GUID-4205F769-320E-42B1-8206-1F266F73D4FC V2 FR-FR

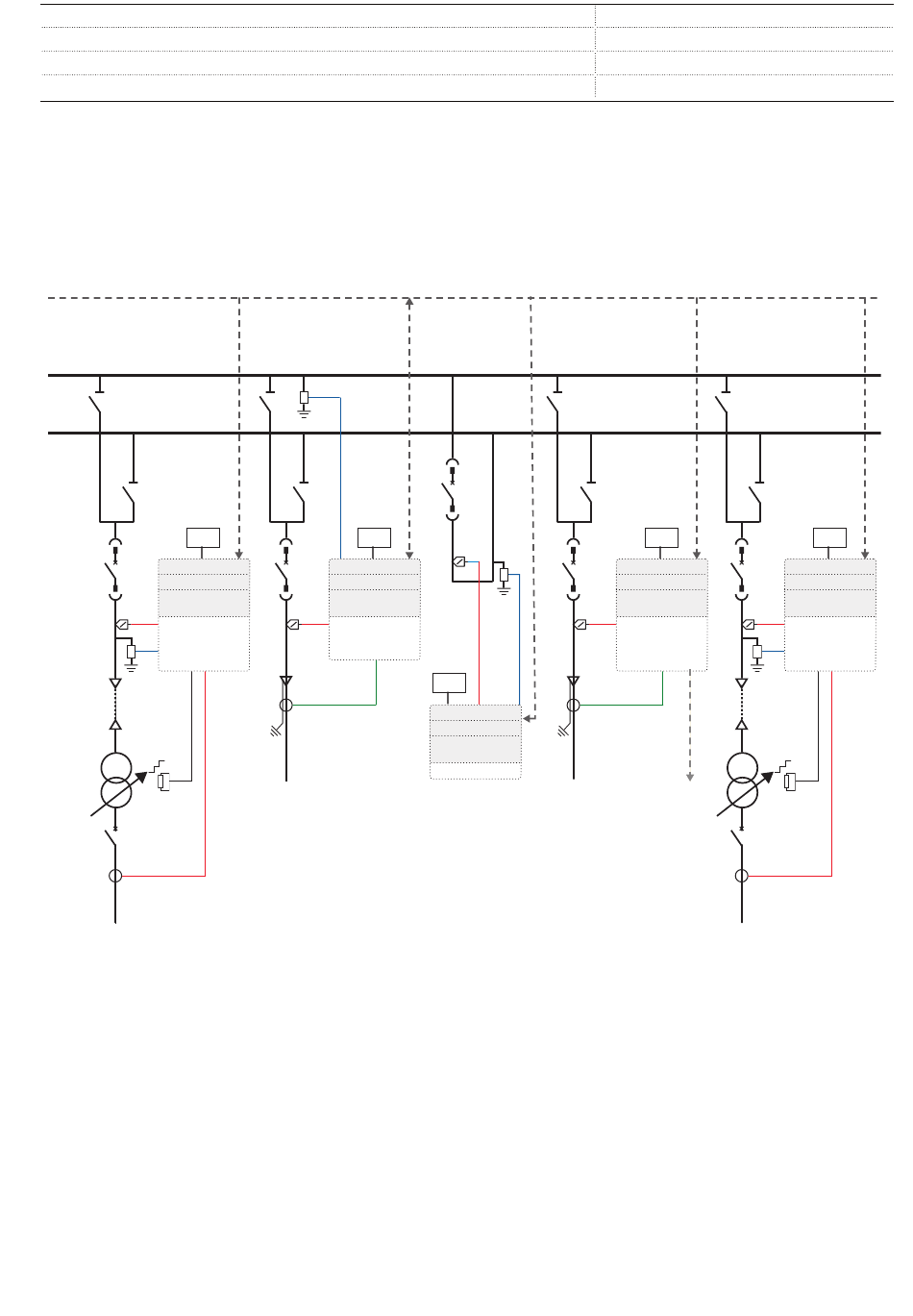

Figure 14. Application d'appareillage de commutation numérique
Le REX640 concorde parfaitement avec les besoins de
l'appareillage de commutation numérique. Les capteurs sont
utilisés pour les mesures de courant et de tension de phase
locale, à l'exception de la mesure de courant côté haute
tension utilisée pour la protection du transformateur de
puissance, qui est effectuée par les transformateurs de
courant conventionnels. Pour les départs de câbles, la
protection contre les défauts de terre utilise des
transformateurs de courant cumulé. La tension du jeu de
barres A est mesurée par le relais dans le panneau +J2, alors
que la tension du jeu de barres B est mesurée par le relais
dans le panneau +J3. Les deux relais envoient les tensions
ABB
3U
IHML
2)
1)
REX640
SIM1
1TC + 1TT + 3combi
capteurs
3I
Fonctionnalité de base
APP1 EF prot. ext.
APP2 Localisation défaut
Io
1) Réception de deux flux 9-2
2) Réception d'un flux 9-2 et envoi d'un flux
3) Canal de communication de protection point à point
garantir la meilleure correspondance pour la mesure de
courant et de tension en sélectionnant les cartes AIM1 et
AIM2 pour le relais. Cette combinaison offre 11 voies de
courant et 9 voies de tension à attribuer librement aux
fonctionnalités du relais. Les températures de bobinage du
stator du générateur sont contrôlées via les capteurs RTD.
3I
3U
3I
IHML
Io
2)
REX640
SIM1
1TC + 1TT + 3combi
capteurs
Fonctionnalité de base
mesurées des jeux de barres au bus Ethernet sous forme de
valeurs mesurées échantillonnées (SMV) selon la norme
CEI 61850-9-2 LE. En fonction du type d'alimentateur, le bus
reçoit un ou deux flux SMV. Les alimentateurs recevant
automatiquement deux flux SMV passent d'un flux à l'autre
en fonction de la position des sectionneurs du jeu de barres.
Tous les signaux d'interverrouillage entre les panneaux
utilisent la messagerie GOOSE binaire selon la norme
CEI 61850-8-1. Les arrivées de câbles du transformateur de
puissance mesurent également les tensions côté câble afin
de permettre la régulation automatique de la tension
(commande du changeur de prise) et la fonctionnalité de
2NGA000076 B
IHML
1)
REX640 REX640
SIM1 SIM1 + AIM1 + RTD1
1TC + 1TT + 3combi 6TC + 6TT + 3 combi
capteurs capteurs
3I
Fonctionnalité de base 10 RTD + 2 mA
APP1 EF prot. ext. Fonctionnalité de base
3U
APP2 Localisation défaut APP8 Transf. Prot.
APP4 Diff. ligne APP10 Transf. AVR
3)
RTD
3I
IHML
1)
