Raccords de flexibles

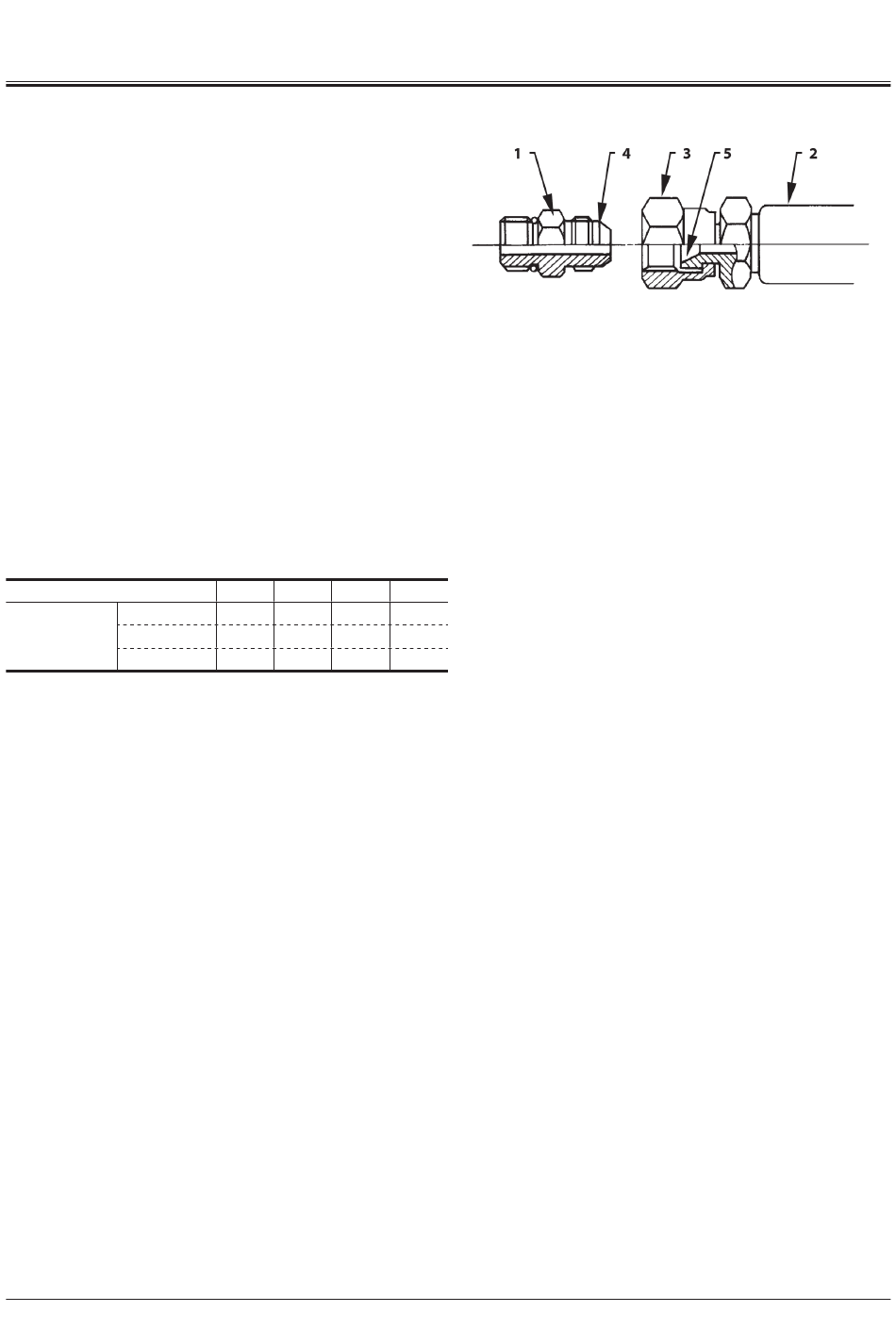

• Raccords d'étanchéité à face métallique
(distance entre méplats de l'écrou d'union : 17, 19, 22 et
27 mm)
Ces raccords sont utilisés sur les flexibles plus petits. Le
siège métallique conique (4) de l'adaptateur (1) et
l'évasement métallique (5) des extrémités du flexible (2)
assurent
l'étanchéité à l'huile sous pression.
Précautions de montage
Faites attention de ne pas endommager le siège conique
(4) et l'évasement (5) lorsque vous montez ou démontez
le raccord.
Couple de serrage
Serrez l'adaptateur (1) et l'écrou (3) aux couples indiqués
dans le tableau ci-dessous.
±10%
Largeur entre méplats (mm) 17
N·m
Couple de
(kgf·m)
serrage
(livres·pieds) (18)
ENTRETIEN
19
22
24,5
29,5
39
(2,5)
(3)
(4)
(21,5) (29)
27
64
(6,5)
(47)
7-34
