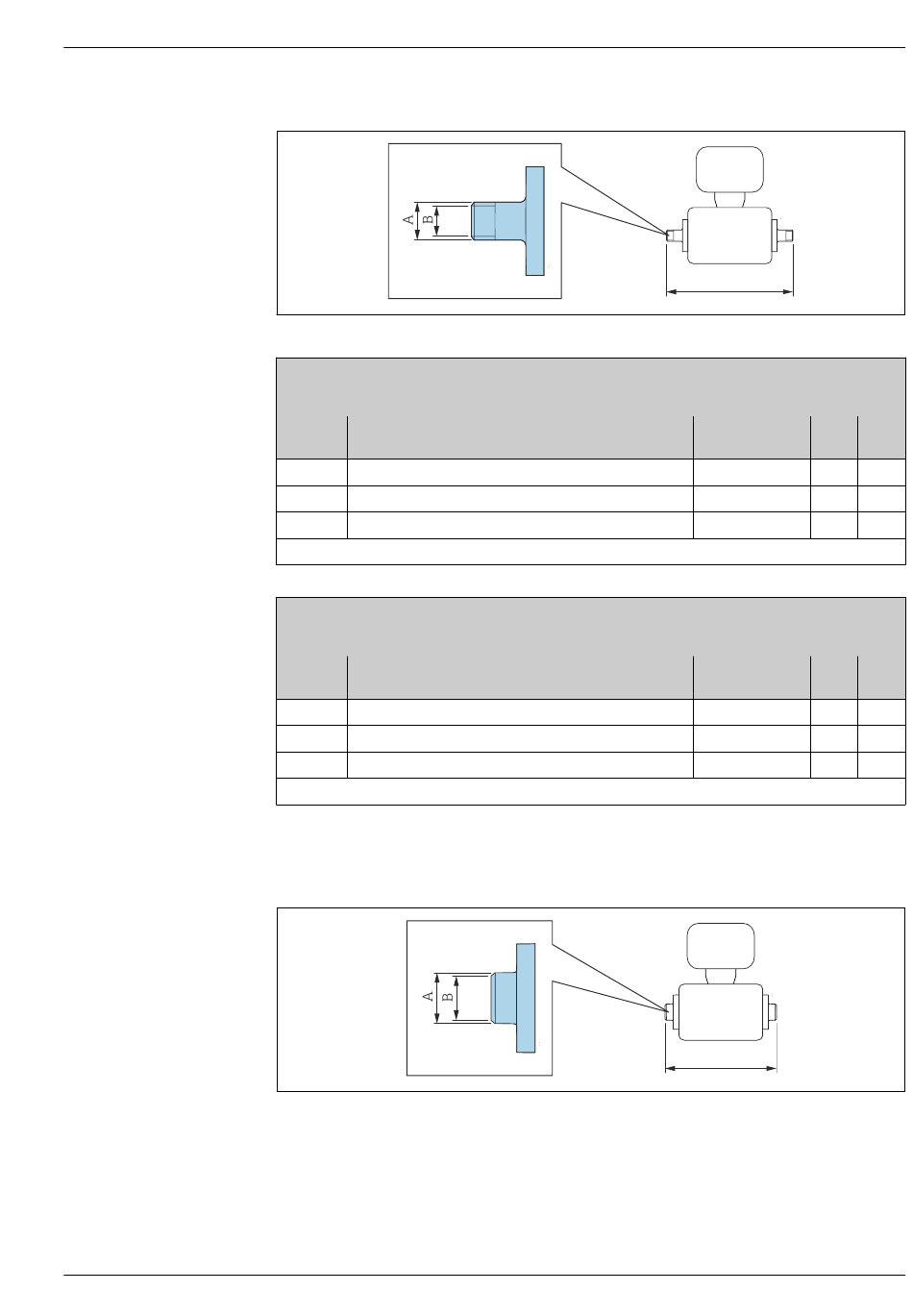

Proline Promag H 200
Endress+Hauser
Manchon fileté avec joint torique
Filetage selon ISO 228/DIN 2999
1.4404 (316L)
Variante de commande "Raccord process", option I2S
DN Adapté pour taraudage ISO 228 / DIN 2999
[in]
¹⁄₁₂ ... ³⁄₈
½
1
Rugosité de surface : R ≤ 63 µin
a
Taraudage selon ISO 228/DIN 2999
1.4404 (316L)
Variante de commande "Raccord process", option I3S
DN Adapté pour taraudage ISO 228 / DIN 2999
[in]
¹⁄₁₂ ... ³⁄₈
½
1
Rugosité de surface : R ≤ 63 µin
a
Manchons à coller
Manchons à coller avec joint torique
[in]
R 3/8
R ½
R 1
[in]
Rp 3/8
Rp ½
Rp 1
L
A0027509
A B L
[in] [in] [in]
Rd 0,40 × 3/8 0,39 6,53
Rd 0,52 × ½ 0,63 6,53
Rd 0,66 × 1 0,98 6,69
A B L
[in] [in] [in]
Rd 0,51 × 3/8 0,35 6,93
Rd 0,55 × ½ 0,63 6,93
Rd 0,67 × 1 1,07 7,41
L
A0027510
