Installation

Les éléments suivants sont nécessaires pour installer
correctement les capteurs standard et à "Hot-Tap" Signet
2540.
Matériel, capteur standard
Un embout de tuyauterie femelle (à souder ou à
évasement) de ISO 7-Rc 1½
Une mèche de 32 mm
Un mèche de 32 mm de diamètre
Liant assurant l' étanchéïté du fi letage de tuyau
Un mètre ruban
Matériel, capteur à "Hot-Tap"
Le capteur à "Hot-Tap" nécessite tous les éléments ci-dessus
plus les suivants:
Une perceuse à "Hot-Tap"
(ex: Perceuse Mueller ou équivalent)
Une vanne à bille ou à portillon femelle (embout complet
uniquement) avec des fi letages de ISO 7-Rc 1½
Un téton de tuyau mâle, de 32 x 50 mm avec fi letages de
ISO 7-R 1½
Un outil d' installation pour "Hot-Tap"
(à acheter séparément)
Installation d' embout standard
A. Dépressuriser et purger le tuyau.
B. En portant un masque de protection percer un
trou de 32 mm de diamètre dans le tuyau.
C. Introduire l' embout de tuyau sur l' extérieur de la
canalisation selon les instructions du fabricant. Faute de
suivre ces instructions, des problèmes de fonctionnement
du dispositif peuvent en résulter et s' accompagner de
blessures graves.
D. Retirer l' embout du capteur de l' assemblage du capteur.
E. Visser l' embout du capteur dans l' embout du tuyau.

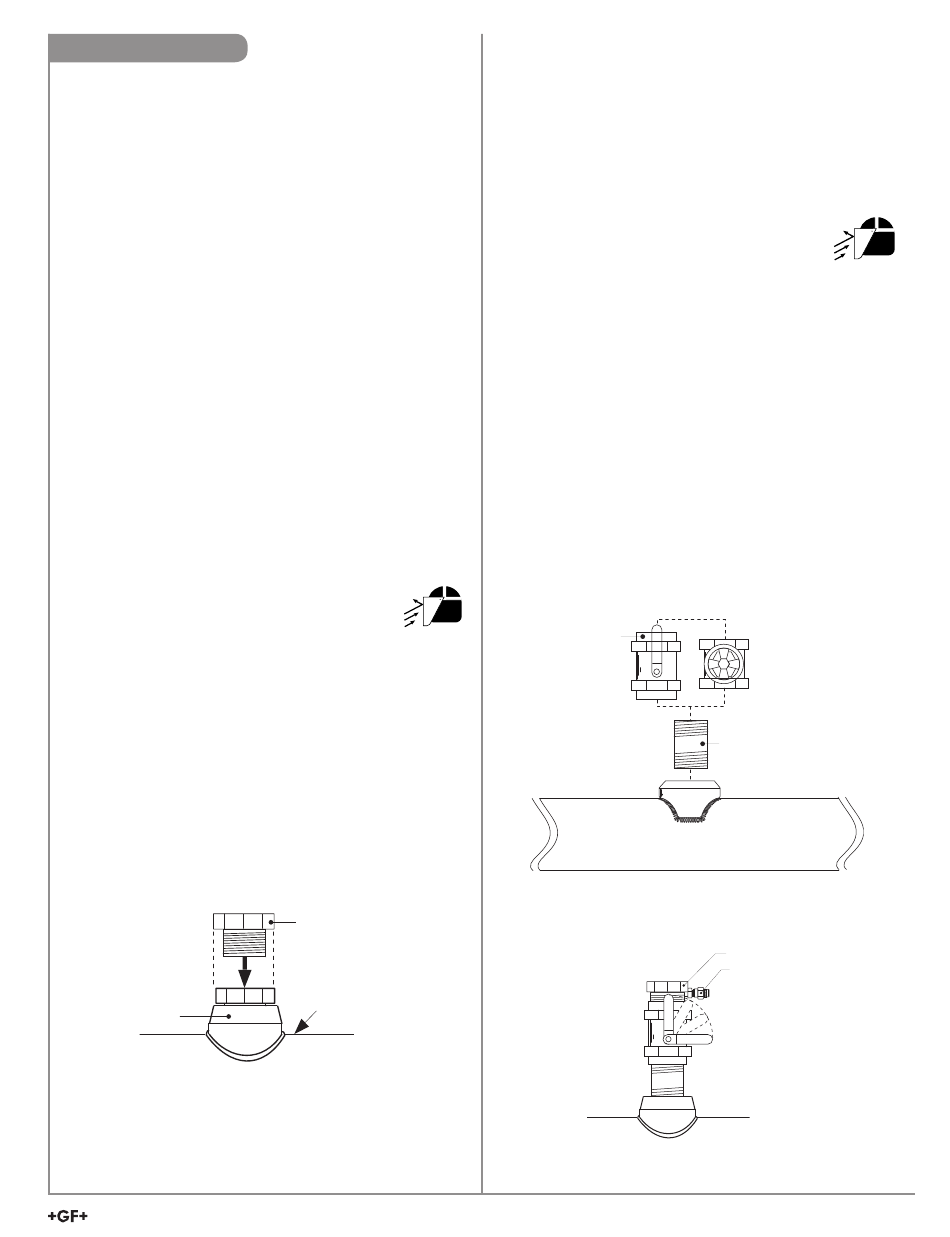

(Fig. 1)
embout
du
tuyau
Liant d'étanchéïté recommandé
Fig. 1
embout du
capteur
Canalisation
en opération
Installation du capteur Hot-Tap
A. Introduire l' embout de tuyau sur l' extérieur de la
canalisation selon les instructions du fabricant. Faute de
suivre ces instructions, des problèmes de fonctionnement
du dispositif peuvent en résulter et s' accompagner de
blessures graves.
B. Installer le raccord mâle du tuyau et la vanne
d' isolation (vanne à bille ou à portillon) sur l'
embout externe du tuyau en utilisant du liant
d' étanchéïté sur les fi letages. (Fig. 2)
C. En utilisant un masque de protection, installes une
perceuse adéquate (ex: Perceuse Mueller) avec une
mèche de 32 mm sur le dessus de la vanne d'isolation, en
s'assurant de bien l'ajuster. Utiliser la mèche de taille
recommandée pour éviter des dommages à la vanne d'
isolation.
D. Ouvrir la vanne d' isolation, insérer la mèche au travers
de la vanne et couper le trou de dégagement du capteur.
Après avoir perçé le trou, retirer la mèche de la vanne d'
isolation et fermer la vanne. Retirer la perceuse selon les
instructions du fabricant. (Fig. 3)
E. Installer l' embout du capteur et la purge dans la partie
supérieure de la vanne d' isolation. Bien s' assurer que
la purge ne bloque pas la poignée de la vanne d' isolation
durant le fonctionnement.
vanne à bille ou
à portillon fournie
par le client
Fig. 2
canalisation en opération
Fig. 3
2540 Haut Performance Capteur de Débit
mâle du tuyau fournie par
le client; 40 x 50 mm
canalisation en opération
(Vue de cote)
embout du
capteur
purge
Bien s' assurer que la
purge ne bloque pas
la poignée da la vanne
d'isolation.
5
