Specifi cations
Généralités
Plage de mesure .................. 0.1 à 6 m/s
Linèarité ................................ ±1% de la pleine eechelle
Reproductibilité ..................... ±0.5% de la pleine eechelle
Dimensions des tubes:
Version Standard .................. 38 à 610 mm
Version Hot-Tap .................... 38 à 914 mm
Option d'Embout
de Capteur ............................ 316 ac. inox. avec 1½ in. NPT
Longuer du câble .................. 7.6 m, rallonge justqu' à 300 m
Câble Type ........................... 2 - fi ls, retors paire, 22 AWG
Matériaux en contact avec le fl uide
Boîtier du sensor .................. ACI type CF-8M (316 acier trempé
Rotor ..................................... 17-4PH-1 Acier Inoxydable
Broche du rotor ..................... Tungsten Carbide GRP 1(std)
Goupilles (2) ......................... 316 acier inoxydable
Roulements du rotor (2)........ PTFE renforcé par fi bres
Electrique
Tension ................................. 5 à 24 VDC
Courrant................................ 1.5 mA max.
Type de sortie ....................... Collecteur ouvert, plongeant
Courrant de sortie ................. 10.0 mA max.
Normes et homologations
Fabriqué selon les normes ISO 9001 pour la qualité et ISO
14001 pour la gestion de l'environnement et OHSAS 18001
pour la santé et la sécurité.
Conditions du fl uide
Température et pression d' opération maximale:
Capteur avec joints standards d' embout de
capteur FKM ....................... 17 bar @ 82 °C
Capteur avec joints d' embout de
capteur EPR (en option) ..... 17 bar @ 100 °C
Remarque: Les caractéristiques de température et de
pression concernent les performances du capteur dans
l'eau. Certaines restrictions chimiques peuvent exister. La
compatibilité chimique devrait être vérifi ée avant l' installation
du capteur.
Code de date de fabrication = mm/aa
exemple : 04/08
04 – mois d'avril
08 – année 2008
pouces, OU 316 ac. inox. avec IS0
7/1-R 1½ pouces
inoxydable 316) par ASTM A351
(316 Acier Inoxyd., optionalle)
de carbone
04/08
Les caractéristiques et les restrictions générales du
système "Hot -Tap" 2540 dépendent de la norme
maximale la plus faible des composants liés à ce
système. En d' autres termes la robustesse du
système "Hot-Tap" dépend entièrement de celle de
son composant le plus faible. Par exemple: une
vanne à bille qui est un des composants de ce
système, est évaluée à un maximum de
7 bar @ 80 °C. Ceci limite la caractéristique
de pression/température à 7 bar @ 80 °C pour
l' ensemble du système. Toutes les autres
caractéristiques maximales SONT ainsi limitées par
celle du composant avec la valeur la plus faible.
Température et pression d' opération maximale:
•
17 bar @ 82 °C avec joints standards d' embout
de capteur FKM
•
17 bar @ 100 °C avec joints d' embout de capteur
EPDM (en option)
Remarque: Les caractéristiques de température
et de pression concernent les performances
du capteur dans l'eau. Certaines restrictions
chimiques peuvent exister. La compatibilité
chimique devrait être vérifi ée avant l' installation
du capteur.

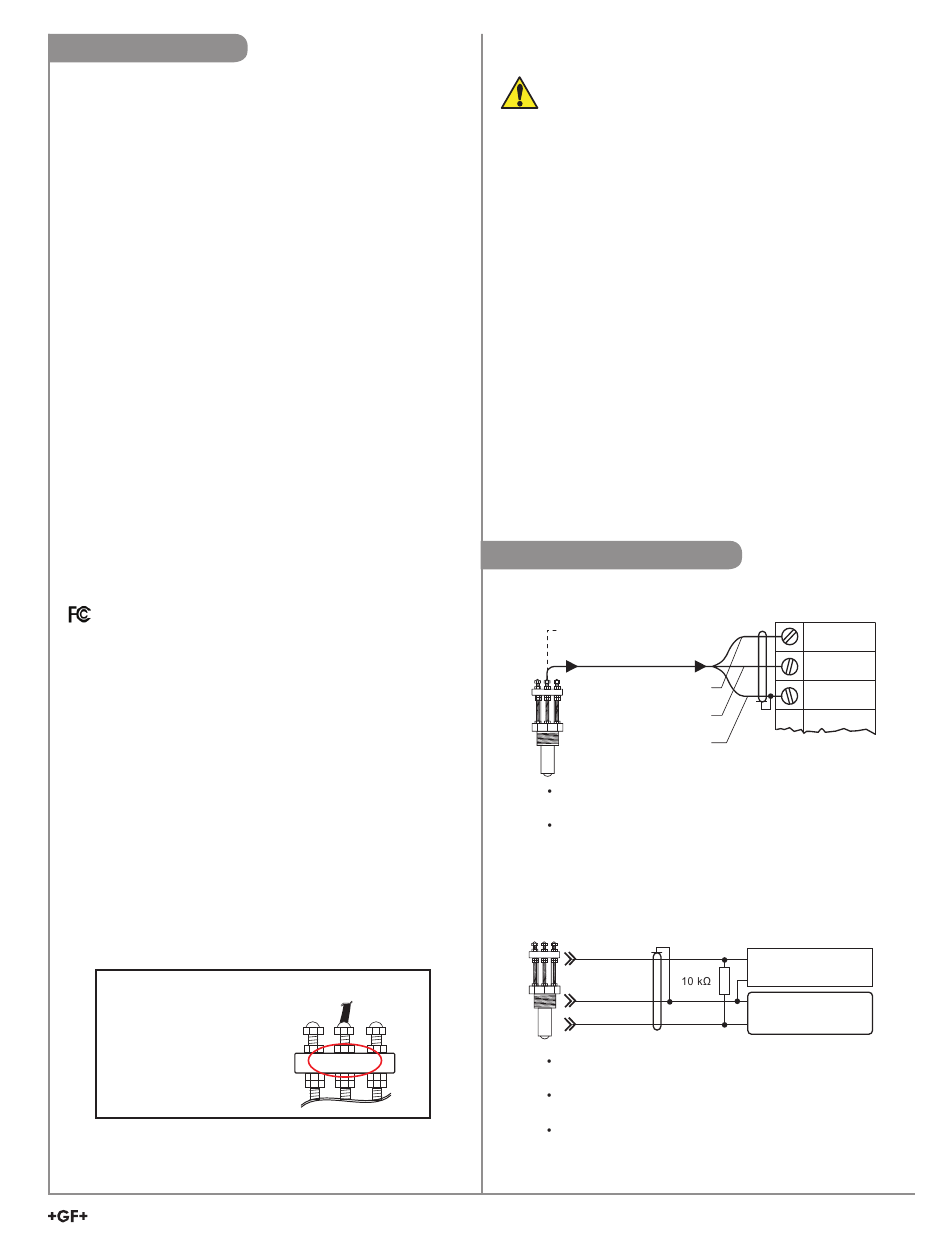

Connexion d'un capteur
Instruments Signet
1/2 in. NPT orifices de
raccordement
Noir (5 à 24 VDC)
Rouge (sign de sortie)
Argente (DC retour)
Un cable avec 2 fils plus isolation sont
nécessairespour la rallonge jusqu' à 300 m.
Le blindage doit être entretenu autour du
raccordement électrique.
Autres Appareil
Noir
Argente
Rouge
Un cable de résistance encastrable est nécessaire
(10 k
sont recommandés).
W
Un cable avec 2 fils plus isolation sont nécessaires
pour la rallonge jusqu' à 300 m.
Le blindage doit être entretenu autour du
raccordement électrique.
2540 Haut Performance Capteur de Débit
Blk, sensor
power
Red, freq.
input
Shld,
Gnd
instrument
+
5 à 24
-
VDC
Terre.
Autres
Appareil
IEntrèe
3
