Installation et démontage du module électronique
Il n'est pas nécessaire d'extraire de la conduite le corps en acier du capteur pour démonter le module électronique.
1. Desserrer le couvercle du connecteur étanche.
2. Dévisser le raccord à compression du connecteur étanche.
3. Saisir le protecteur de cordon en caoutchouc de l'unité électronique (ne pas tirer sur le câble) et tirer fermement.
Pour remettre le module électronique en place :
• Introduire le module dans le logement du capteur en vérifi ant que le module est bien emboîté. L'extrémité du module capteur
électronique doit être enfoncée à fond dans le logement du capteur.
• Replacer le connecteur étanche aux liquides.
Pour poser le câble dans le tube protecteur, retirer le connecteur étanche. Visser le conduit ½ pouce sur le haut du corps du capteur.
Couvercle du connecteur
étanche aux liquides
Filetages ½ po NPT
4 2540 Haut Performance Capteur de Débit
Connecteur étanche aux liquides
raccord de compression à fi letage ½ po) NPT
REMARQUE : Appliquer du produit d'étanchéité sur
les fi lets des raccords étanches aux liquides.
Module électronique 3-2540.260-1 (capteur standard)
Module électronique 3-2540.260-2 (capteur Hot-Tap)

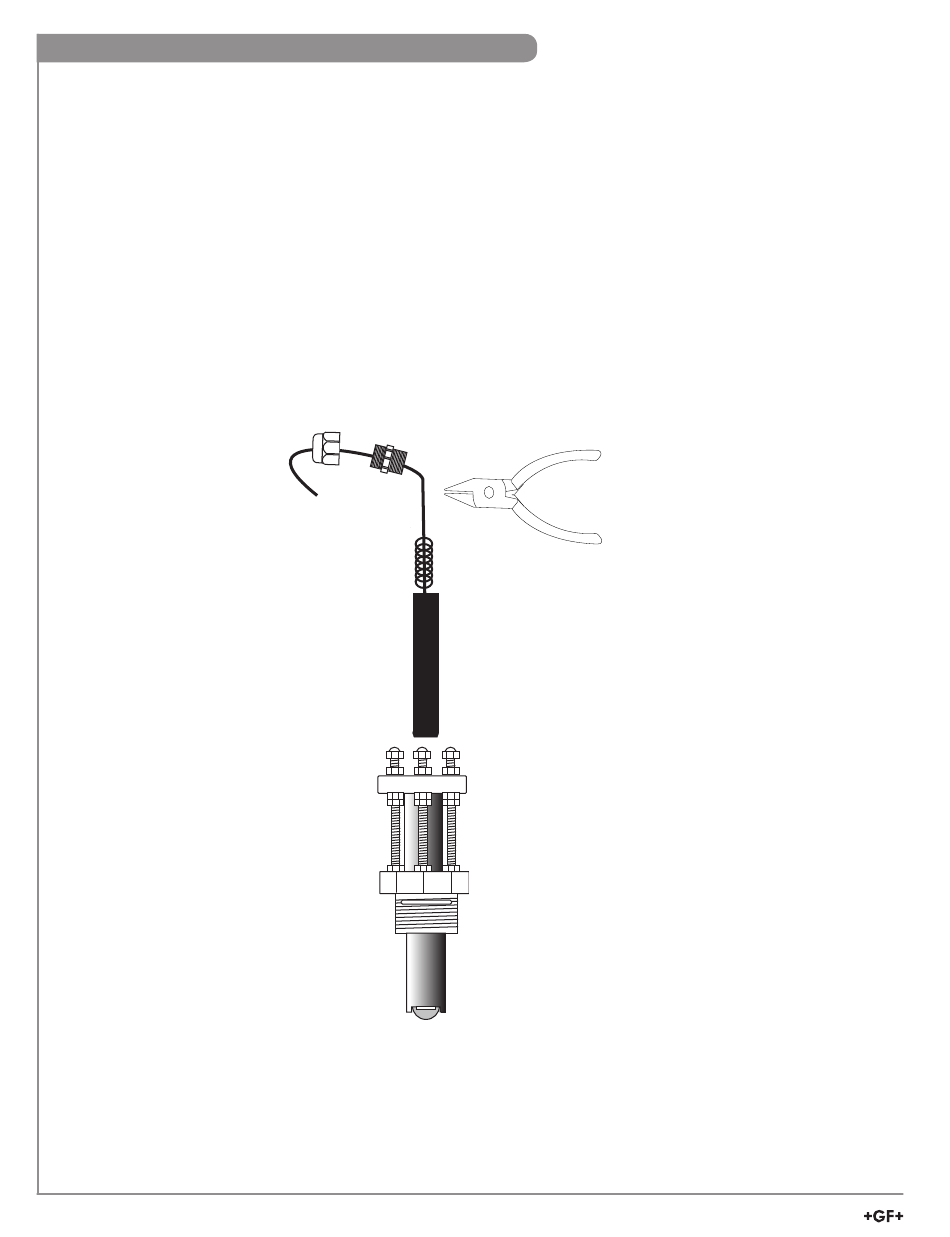

Saisir le module électronique au
niveau du protecteur de cordon en
caoutchouc.
