Proline Promag D
5.2.3
Montage du capteur
AVERTISSEMENT
L
Possibilité de formation d'une couche électriquement conductrice sur la face interne du
tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Veiller à ce que le diamètre intérieur des joints soit supérieur ou égal à celui des raccords
process et des conduites.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
‣
Ne pas utiliser de produit d' é tanchéité électriquement conducteur comme le graphite.
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Veiller à ce que le diamètre intérieur des joints soit égal ou supérieur à celui du raccord
process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1.
S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens d' é coulement du
produit.
2.
Afin d' a ssurer le respect des spécifications de l' a ppareil, monter l' a ppareil de mesure
entre les brides de conduite et centré dans la section de mesure.

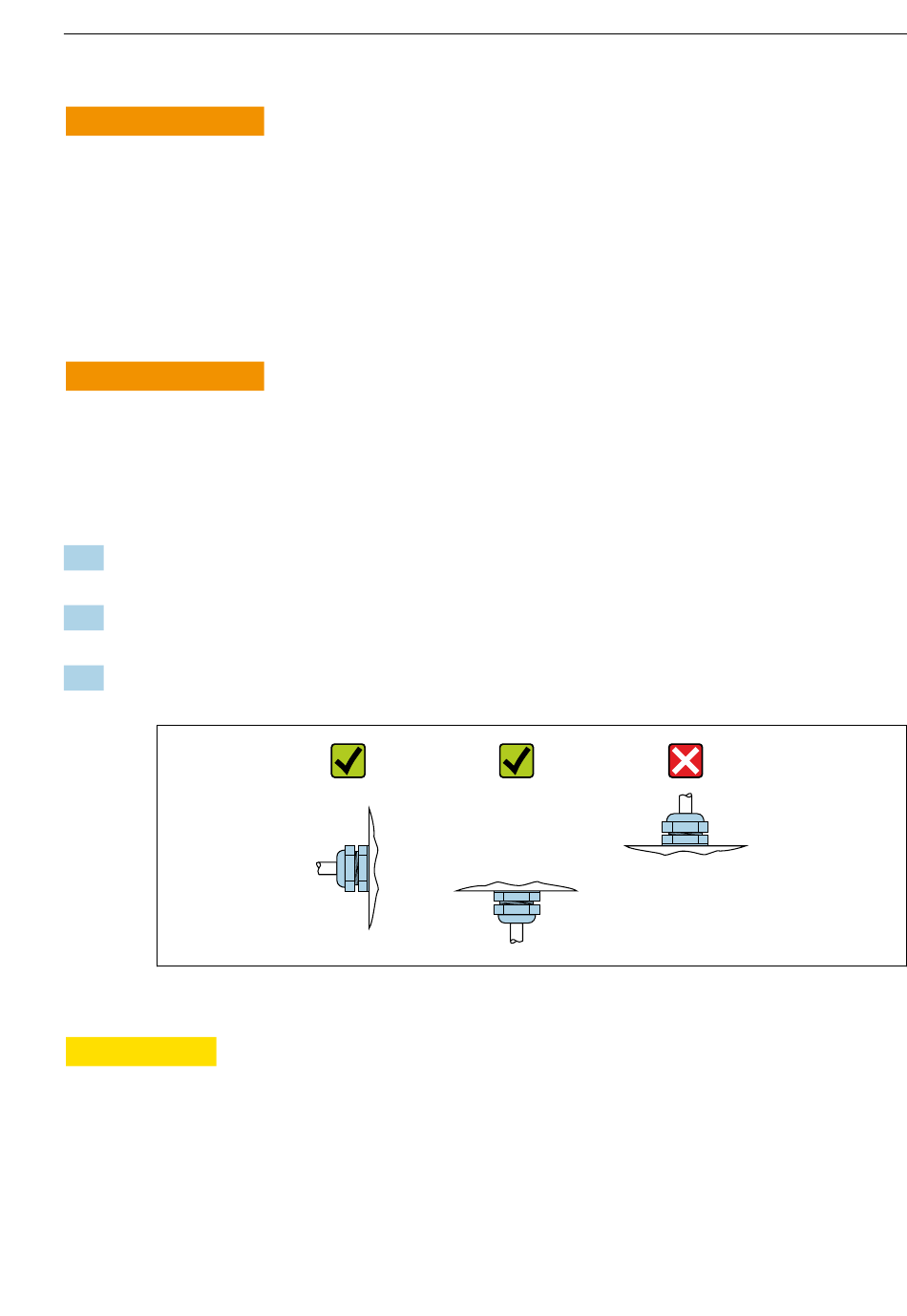

3.
Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées de
câble ne soient pas orientées vers le haut.
Montage des joints
ATTENTION
L
Possibilité de formation d'une couche électriquement conductrice sur la face interne du
tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Ne pas utiliser de masse d' é tanchéité électriquement conductrice comme le graphite.
Endress+Hauser
Montage
A0029263
21
