Montage
Lors d'une détection de niveau min., tenir également compte des charges
latérales maximales pouvant être appliquées à la tige de sonde.
Il est possible de procéder à une mise en service sans étalonnage, si les
conditions d'implantation de la Fig. 7 sont respectées. Le matériau de la pa-
roi n'a aucune importance.

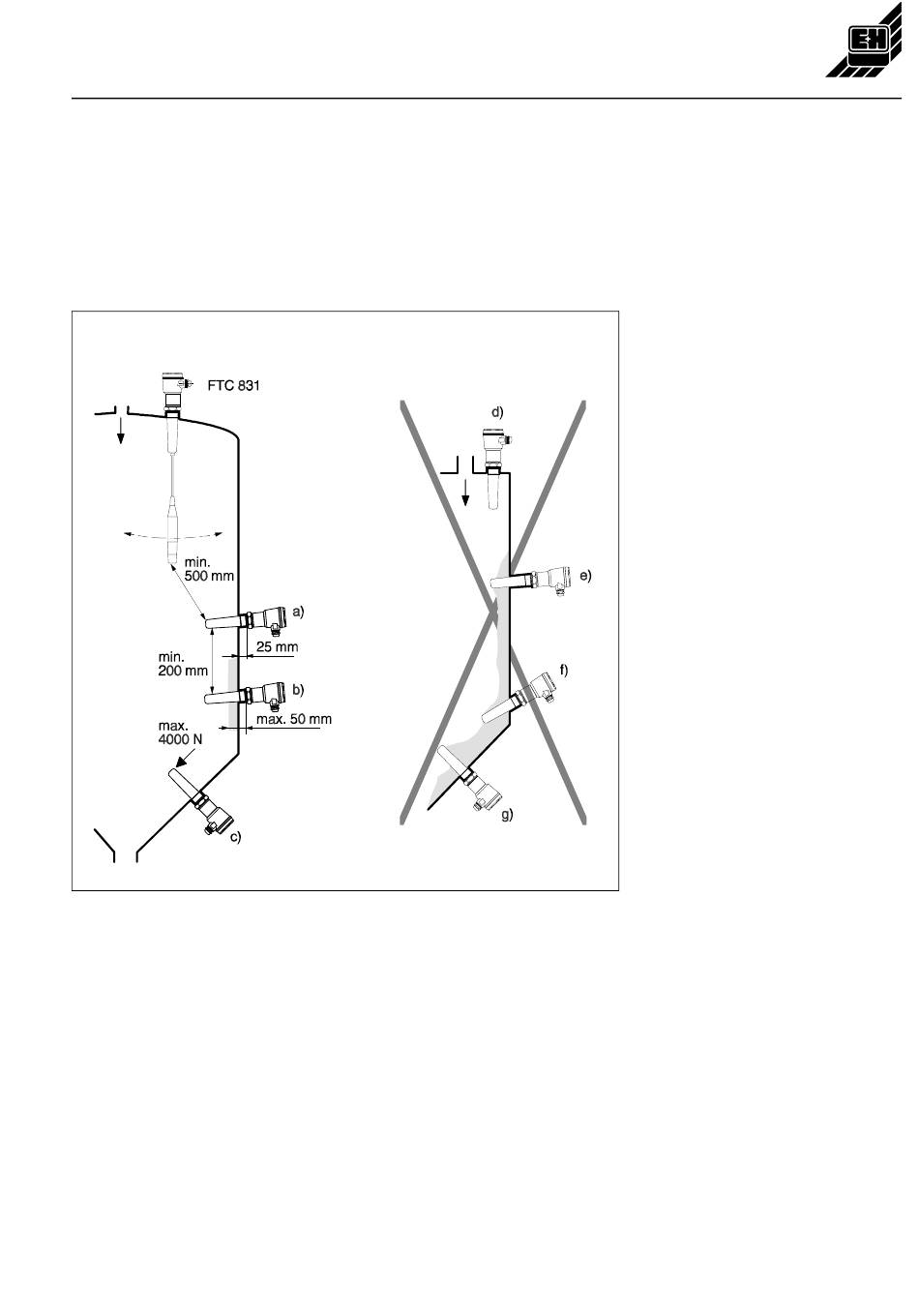

Conseils d'implantation
Montage correct
a) incliner l'extrémité de la sonde légèrement vers le bas, de manière à ce
que le produit puisse mieux s'écouler
avec manchon fileté court (demi-manchon = 25 mm)
avec un écart min. de 200 mm avec un autre Nivocompact FTC 731 ;
avec un écart > 500 mm avec un Nivocompact FTC 831.
b) manchon fileté + paroi du silo + dépôt de produit ont une épaisseur max.
de 50 mm, de ce fait la mise en service est possible sans étalonnage.
c) dans le cône d'extraction pour une détection de niveau min., uniquement
lorsque le solide en vrac s'écoule bien.
d) extrémité de sonde trop près de la paroi
(l'écart minimal de 120 mm n'est pas respecté)
e) manchon fileté trop long en cas de colmatage sur la paroi du silo. *
f) dans la zone de colmatage dans le silo. *
g) un solide qui s'écoule mal a tendance à former des voûtes. *
* Dans ces cas, il est préférable d'utiliser un Nivocompact FTC 831 avec
sonde à câble pour un montage par le dessus.
Montage incorrect
Charges admissibles
Mise en service sans étalonnage
Fig. 7
Pour éviter les erreurs de montage, tenir
compte des conseils suivants.
Montage correct
Montage incorrect
9
