Bride selon EN 1092-1
Matériau de bride 1.4404 (F316/F316L)
46
Gamme de température du produit
–40 ... +150 °C (–40 ... +302 °F)

Masse volumique

0 ... 5 000 kg/m 3 (0 ... 312 lb/cf)
Limite de débit
Le diamètre nominal approprié est déterminé par une optimisation entre la gamme de
débit nécessaire et la perte de charge admissible.
Pour un aperçu des valeur de fin d' é chelle de la gamme de mesure : → Gamme de
mesure,  12
• La valeur de fin d' é chelle minimale recommandée est d' e nv. 1/20 de la valeur de fin
d' é chelle maximale
• Pour la plupart des applications, on peut considérer que 20 ... 50 % de la valeur de fin
d' é chelle maximale est idéal
• Il faut sélectionner une valeur de fin d' é chelle basse pour les produits abrasifs (comme
les liquides chargés de matières solides) : vitesse d' é coulement < 1 m/s (< 3 ft/s).
• Dans le cas de mesures de gaz :
• La vitesse d' é coulement dans les tubes de mesure ne devrait pas dépasser la moitié
de la vitesse du son (0,5 Mach).
• Le débit massique maximal dépend de la masse volumique du gaz : formule
→ Gamme de mesure pour les gaz ,  12
Pour calculer la limite de débit, utiliser l' o util de dimensionnement Applicator
→ Accessoires spécifiques à la maintenance ,  85

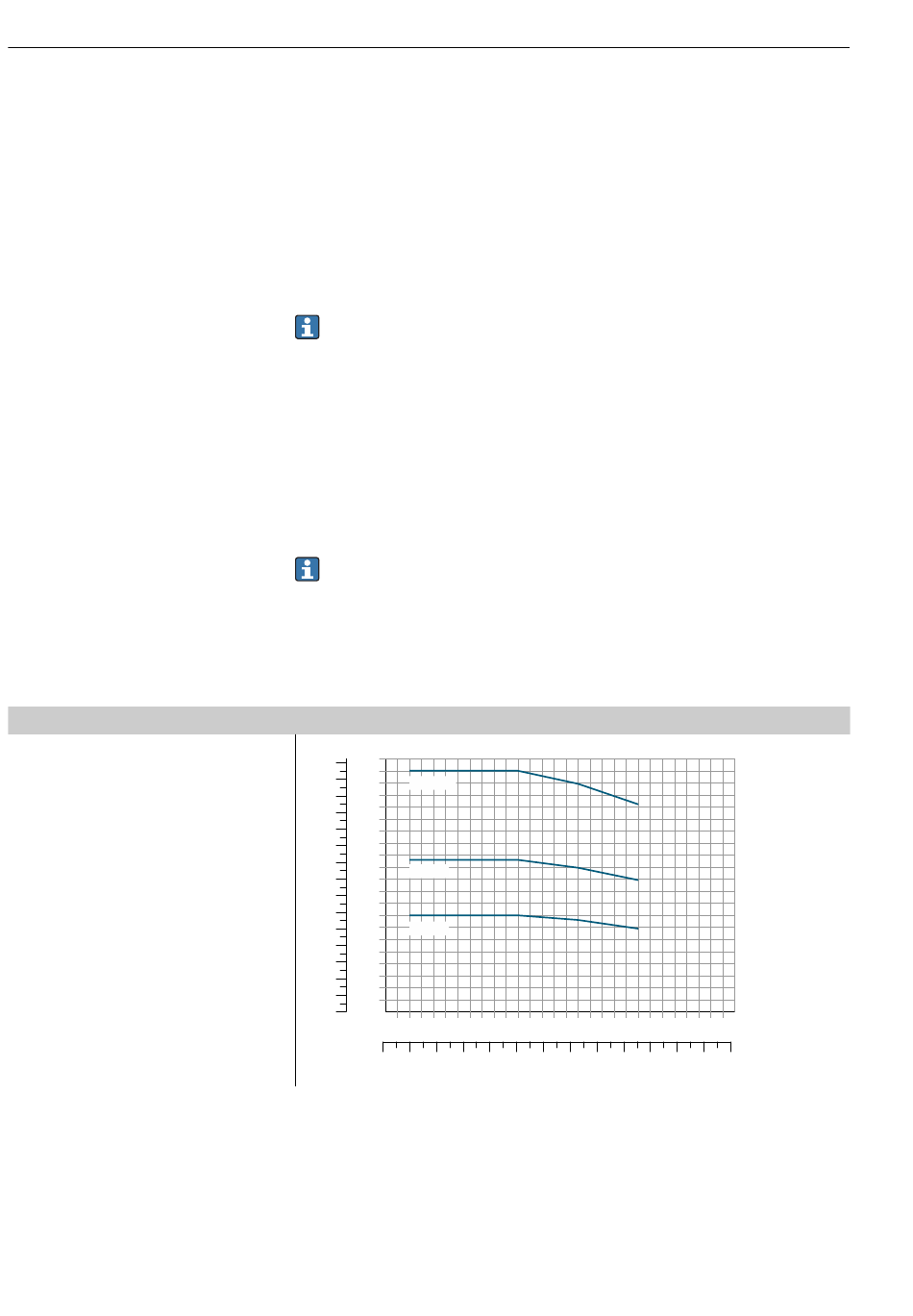

Courbe pression/température
Pression de produit maximale autorisée en fonction de la température du produit.
Les données se rapportent à toutes les pièces de l' a ppareil soumises à une pression.
[psi] [bar]
100
1400
PN 100
90
1 00 2
80
70
1 00 0
60
PN 63
800
50
600
40
PN 40
30
400
20
200
10
0 0
-50 0
-80 0
50 100 150
80 160 240 320
Proline Promass K 10
[°C]
200
[°F]
400
A0029832-FR
