Caractéristiques Techniques - Block Shaft XVAN Instructions

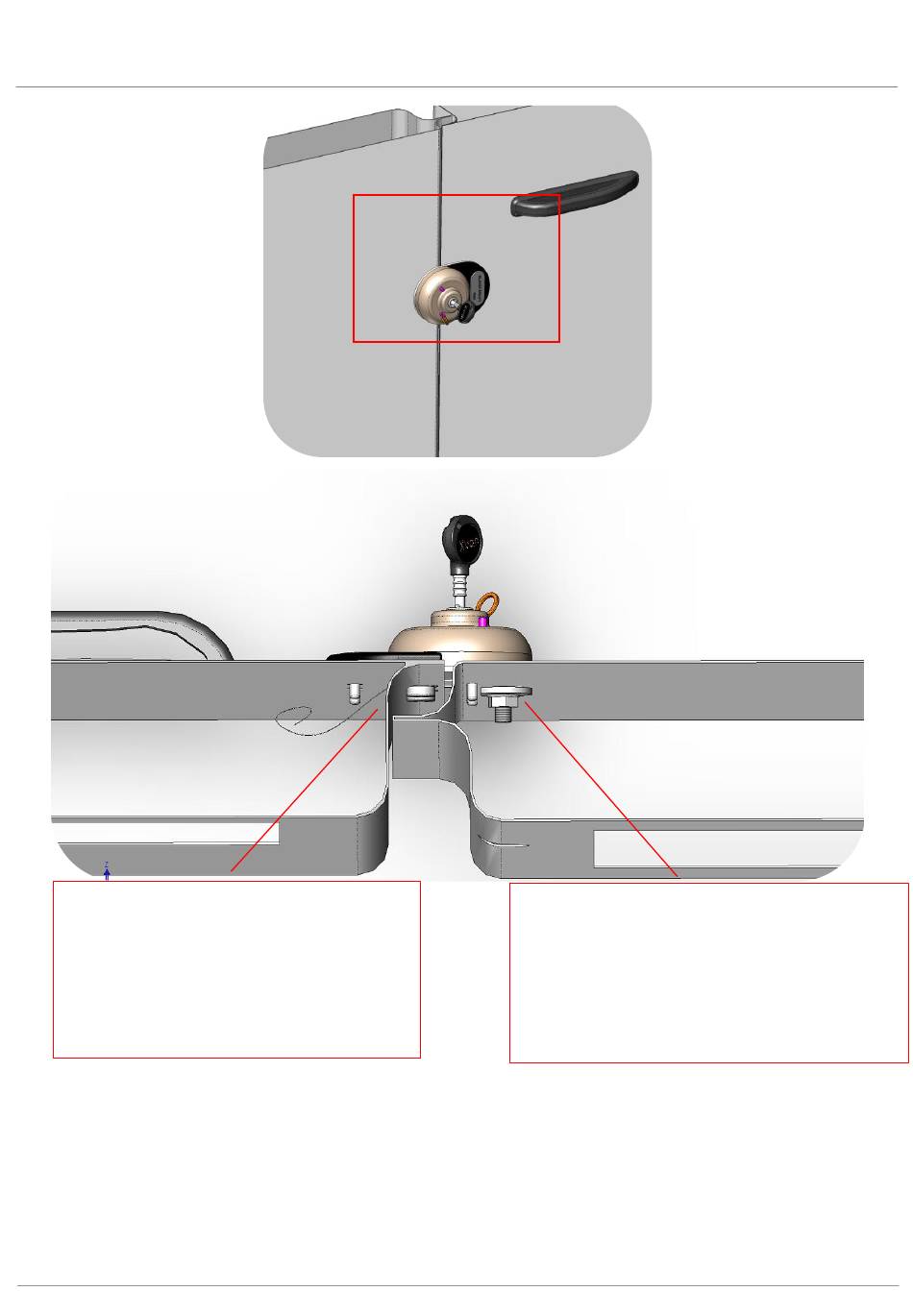

Corps | porte qui s'ouvre
Le dispositif s'applique sur la porte qui
s'ouvre et se fixe sur son chant à l'aide de 2
boulons M8 vissés directement sur le corps
du cadenas avec deux rivets D5.
CARACTÉRISTIQUES TECHNIQUES
Système de verrouillage
Le cadenas utilise, comme dispositif de verrouillage, une came élictique particulière qui croise le cône de
verrouillage appliqué sur la porte fixe lors de la fermeture. La même came est activée indirectement et présente
différents avantages.
INSTRUCTIONS GÉNÉRALES
Cône | porte fixe
La fixation du cône se fait par 1 écrou M8,
appliqué sur une plaque de renfort à l'intérieur
de la porte. Deux rivets de 5 mm alignent et
fixent le gousset extérieur.
5/22 XV201
