6 Mise en service

Fonctionnement/présen-
tation
Témoin de contrôle (1)
18
6 Mise en service
6.1 Généralité
Les chiffres entre parenthèses se rapportent aux illustrations sui-
vantes.
Vous pouvez contrôler l'état de commutation de l'électronique dans
le boîtier en plastique, le couvercle du boîtier étant fermé (témoin de
contrôle). En réglage de base, vous pouvez détecter des produits
dont la densité est > 0,7 g/cm³ (0.025 lbs/in³). En présence de pro-
duits dont la densité est plus basse, vous devez mettre le commuta-
teur sur ≥ 0,5 g/cm³ (0.018 lbs/in³).
Vous trouverez sur le préamplificateur les éléments de réglage et
d'affichage suivants :
•
Témoin de contrôle (1)
•
Commutateur DIL pour inversion de la courbe - min./max. (2)
•
Commutateur DIL pour le réglage de la sensibilité (3)
•
Touche de simulation (4)
Remarque:
Si vous voulez tester l'appareil, plongez les lames vibrantes du
détecteur OPTISWITCH 5200 C, 5250 C uniquement dans un liquide.
Ne testez pas le fonctionnement du détecteur OPTISWITCH 5200 C,
5250 C avec la main. Cela pourrait endommager l'appareil.
6.2 Éléments de réglage

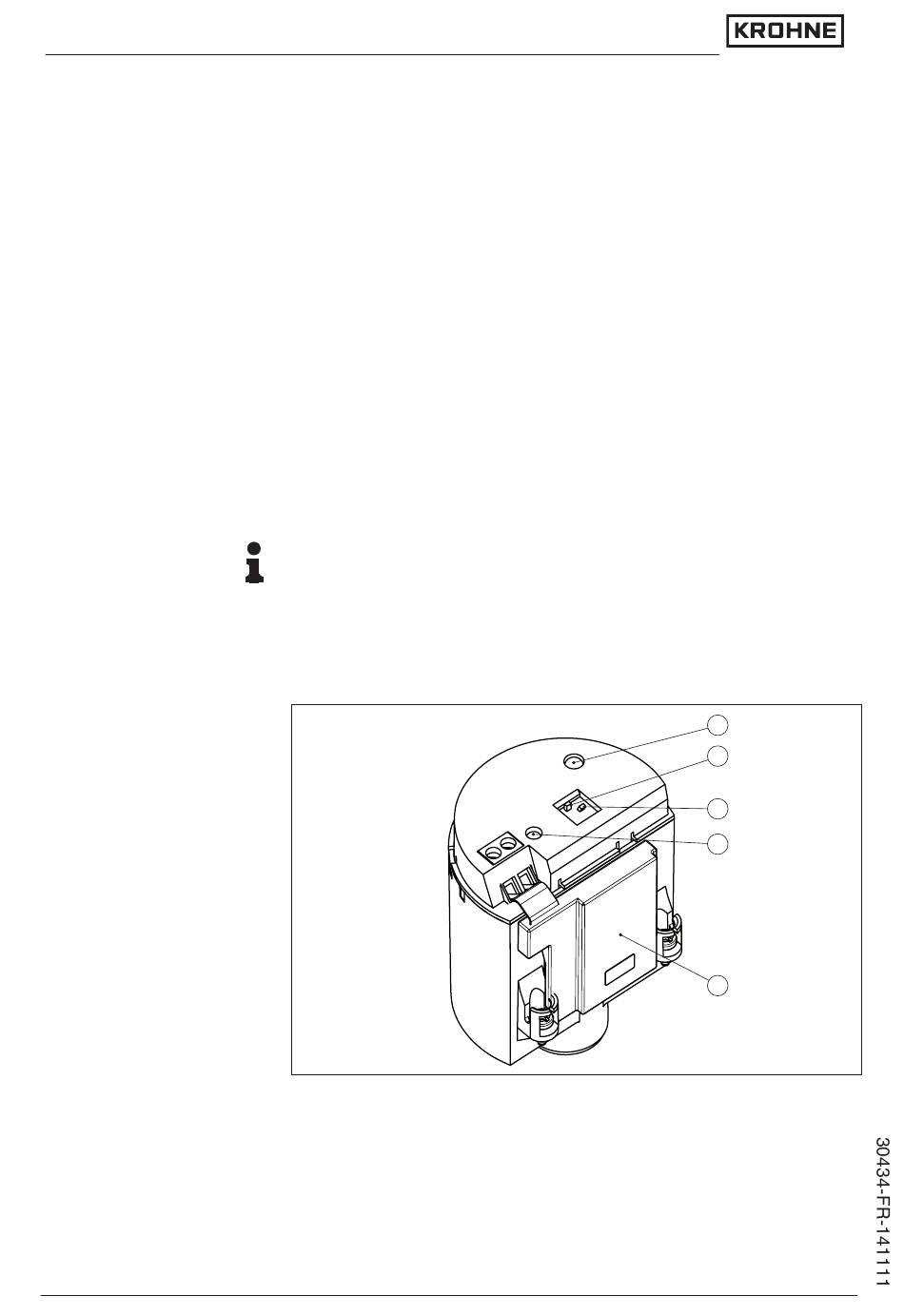

Fig. 13: Préamplificateur SWE60N - sortie NAMUR
1 Témoin de contrôle (LED)
2 Commutateur DIL pour inversion de la courbe caractéristique
3 Commutateur DIL pour le réglage de la sensibilité
4 Touche de simulation
5 Élément filtre CEM
Témoin de contrôle unicolore pour affichage de l'état de commutation
OPTISWITCH 5200 C, 5250 C • - NAMUR
1
2
3
4
5
