5 Raccordement à l'alimentation en tension
Aperçu des boîtiers
16
2. Desserrer l'écrou flottant du presse-étoupe
3. Enlever la gaine du câble sur 10 cm (4 in) env. et dénuder l'extré-
mité des conducteurs sur 1 cm (0.4 in) env.
4. Introduire le câble dans le capteur en le passant par le presse-
étoupe.
5. Ouvrir les bornes de raccordement à l'aide d'un tournevis
6. Enficher les extrémités des conducteurs dans les bornes ou-
vertes suivant le schéma de raccordement
7. Bien serrer les bornes de raccordement à l'aide d'un tournevis
8. Vérifier la bonne fixation des conducteurs dans les bornes en
tirant légèrement dessus
9. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan-
chéité doit entourer complètement le câble
10. Revisser le couvercle du boîtier
Le raccordement électrique est terminé.
5.3 Schéma de raccordement boîtier à chambre
unique
Les schémas suivants sont valables aussi bien pour la version non Ex
que pour la version Ex-d.
4
1

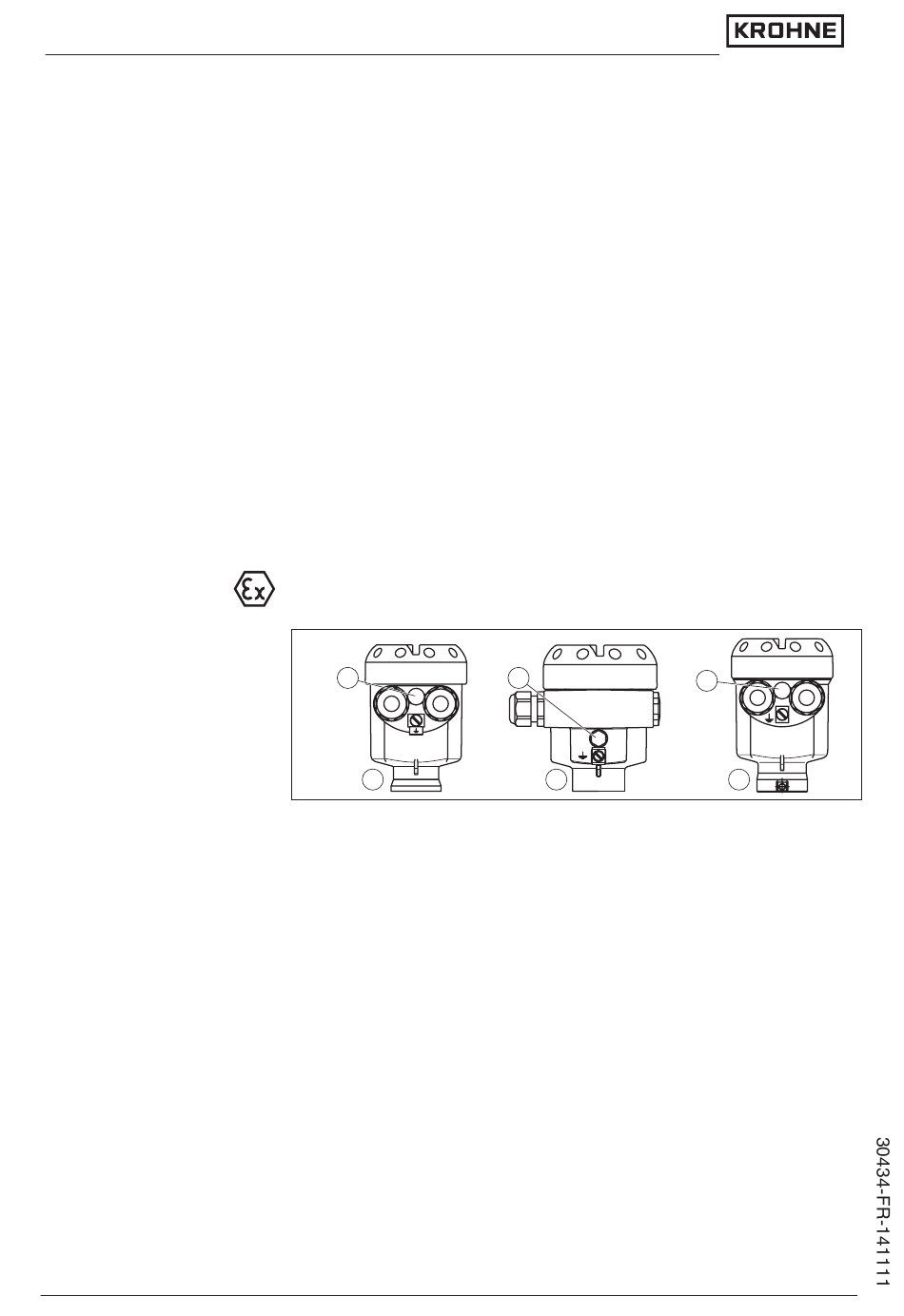

Fig. 10: Boîtier à chambre unique proposé en plusieurs matériaux
1 Plastique (pas en version EEx d)
2 Aluminium
3 Acier inox (pas en version EEx d)
4 Élément filtre pour mise à l'atmosphère (pas en version EEx d)
4
2
OPTISWITCH 5200 C, 5250 C • - NAMUR
