MONITEUR XELLIP
INSTALLATION
Fixation murale
Hauteur de pose par rapport au sol fini: 1,23m entre trait de niveau et sol fini.

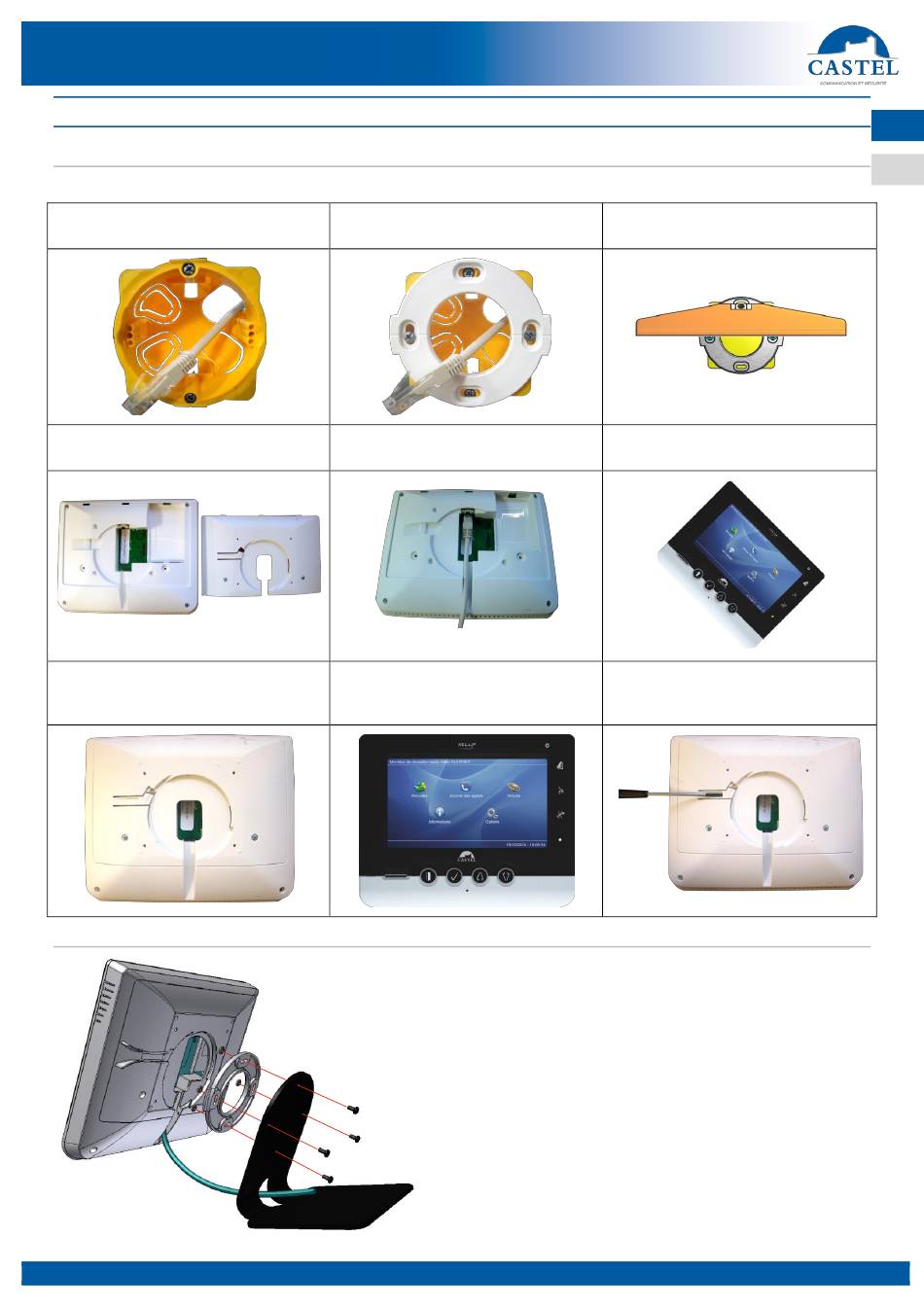

1 - Fixer le boitier d'encastrement
comme le montre la photo ci-dessous
4 - Enlever le capot
7 - Effectuer une rotation vers la
gauche jusqu'à entendre le clip de
fermeture
Fixation sur support de bureau
Fiche technique n° 604-0032G
2 - Visser l'embase sur le boitier
d'encastrement
5 - Brancher le câble RJ45
8 - Le moniteur est installé
www.castel.fr
3 - Mettre de niveau
6 - Incliner le moniteur et venir le
clipser sur les encoches de l'embase
9 - Pour retirer le moniteur, introduire
un tournevis plat et effectuer la
rotation inverse
