Comportement en cas de panne de
la tension de bus :
Comportement en cas de retour de la
tension de bus :
Entrée :
Nombre :
Câble :
Longueur de câble :
Tension de balayage :
Résistance de boucle :
Sortie :
Nombre :
Câble :
Longueur de câble :
Type de commutateur :
Tension de commutation :
Courant de commutation nominal
max. :
Courant à l'enclenchement max. :
Puissances de coupure :

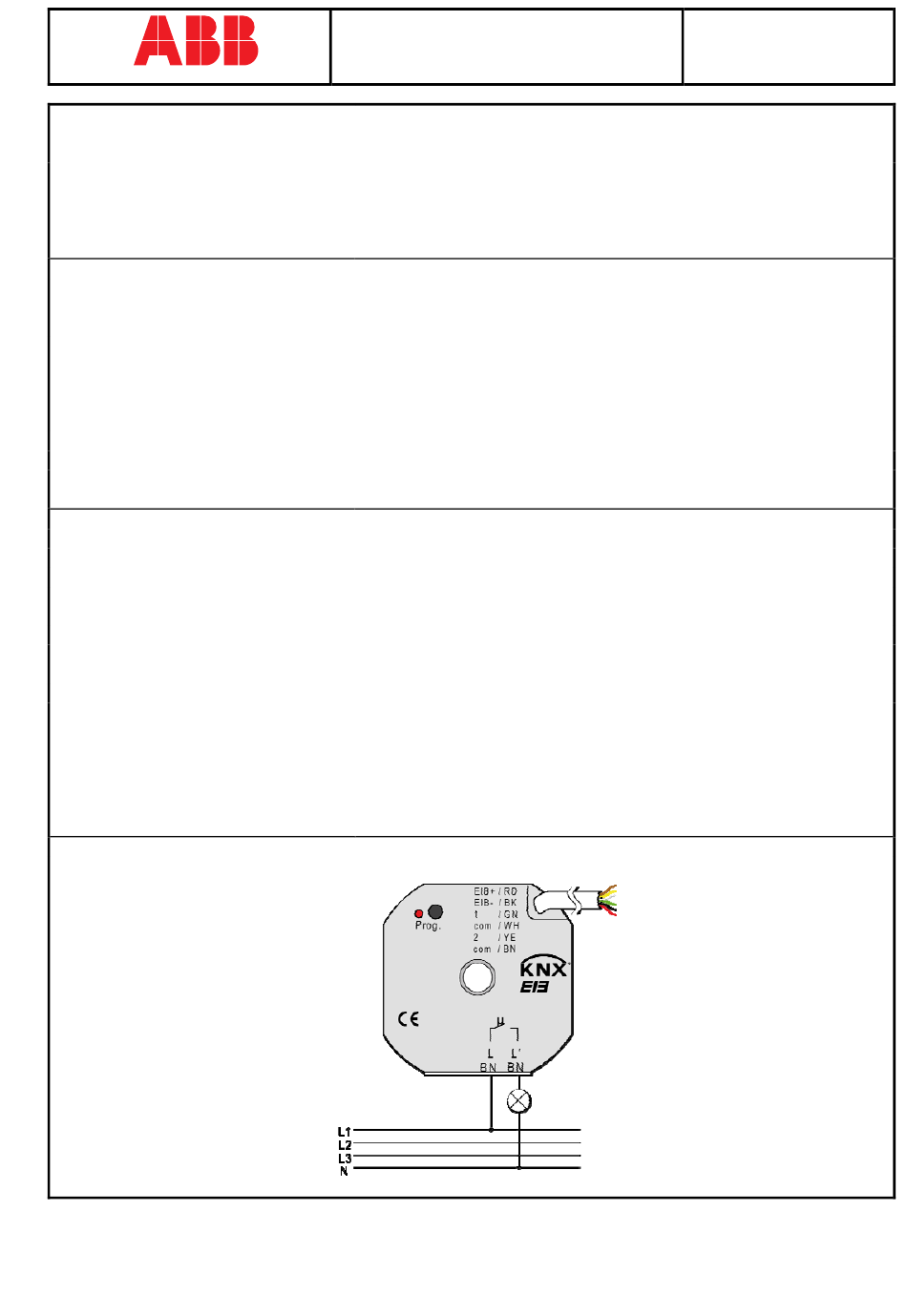

Schéma de connexion :
Connexion des charges :
Manuel du produit
®
ABB i-bus KNX
Sorties :
dépend du paramétrage
(cf. « Description des paramètres »)
Entrées : aucune réaction
Sorties :
dépend du paramétrage
(cf. « Description des paramètres »)
Entrées : dépend du paramétrage
(cf. « Description des paramètres »)
2 (en fonction du paramétrage, soit comme entrées de poste
secondaire pour la commande sur place de l'actionneur, soit comme
entrées binaires indépendantes agissant sur le bus)
YY 6 x 0,6 mm
vert :
entrée de poste secondaire 1
blanc : potentiel de référence commun (com)
jaune : entrée de poste secondaire 2
brun : potentiel de référence commun (com)
env. 33 cm préconfectionné, peut être rallongé jusqu'à 5 m max.
env. – 19 V CC contre « com » ; signal continu
max. 2 kilohms pour une détection sûre du signal « 1 » (flanc montant)
1
2 x H05 V-K 2,5 mm² avec embouts
env. 20 cm préconfectionné
contact à fermeture, contact de relais libre de potentiel (contact µ),
bistable
230 V CA ; 50/60 Hz
16 A
400 A, 20 ms
lampes à incandescence: 2500 W (pour 100 000 cycles de manœuvre)
lampes halogènes HT:
lampes halogènes BT
transformateurs bobinés: 1000 VA
transformateurs Tronic: 1000 W
charge capacitive: 230 V CA, courant nominal 10 A, max. 105 µF
Occupation des bornes :
Page : 2 sur 39
2200 W (pour 100 000 cycles de manœuvre)
Description du matériel
