Topologie en étoile
57

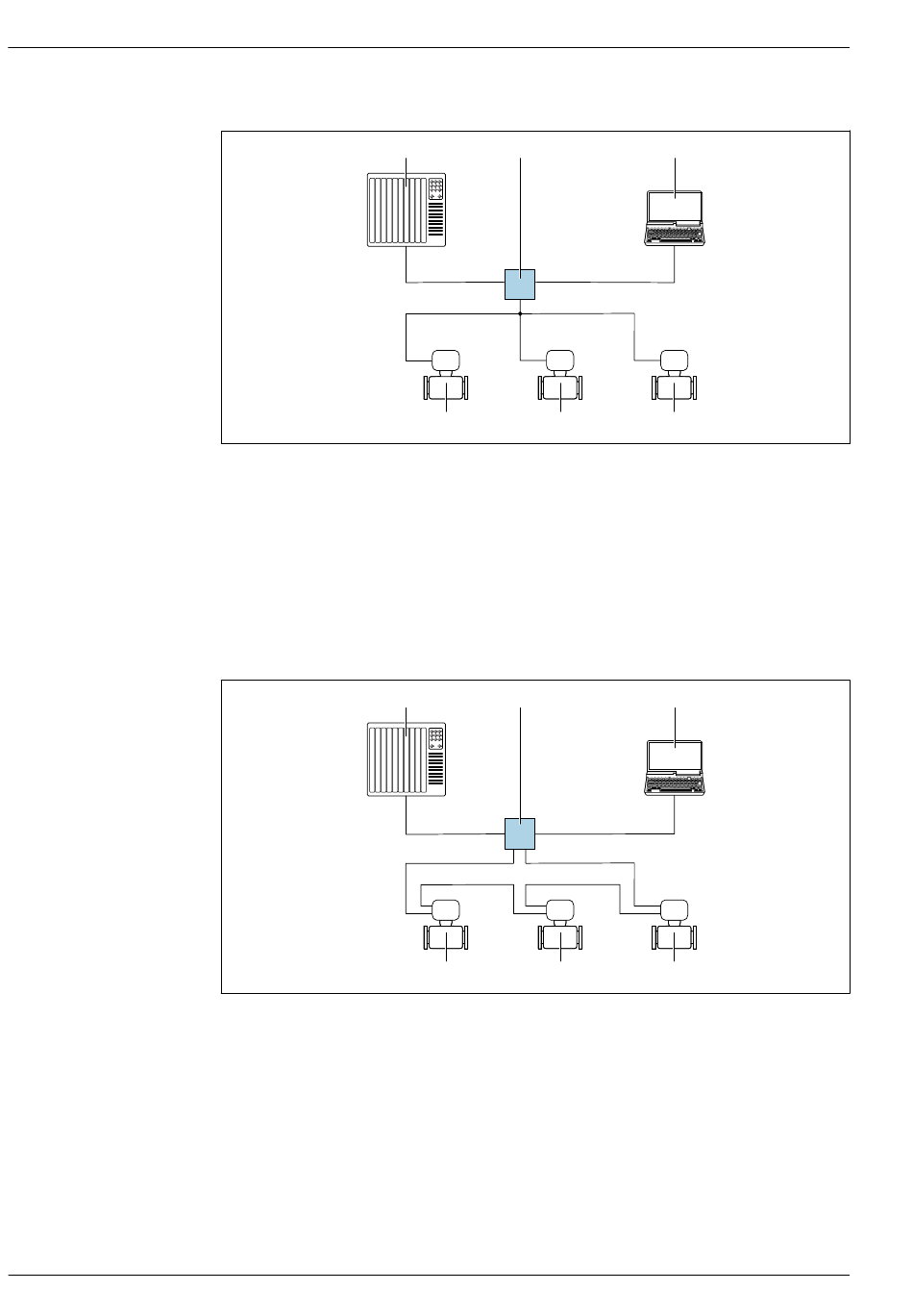

Options de configuration à distance via réseau PROFINET : topologie en étoile
1
Système/automate, p. ex. Simatic S7 (Siemens)
2
Ordinateur avec navigateur web (p. ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (p. ex. FieldCare, DeviceCare, SIMATIC PDM) avec COM DTM "CDI Communication TCP/IP"
3
Commutateur, p. ex. Scalance X204 (Siemens)
4
Appareil de mesure
Topologie en anneau
L' a ppareil est intégré via la borne de raccordement pour la transmission de signal (sortie 1) et
l' i nterface service (CDI-RJ45).
58
Options de configuration à distance via réseau PROFINET : topologie en anneau
1
Système/automate, p. ex. Simatic S7 (Siemens)
2
Ordinateur avec navigateur web (p. ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (p. ex. FieldCare, DeviceCare, SIMATIC PDM) avec COM DTM "CDI Communication TCP/IP"
3
Commutateur, p. ex. Scalance X204 (Siemens)
4
Appareil de mesure
1
3
4
4
1
3
4
4
Proline Cubemass C 500
2
4
A0026545
2
4
A0033719
