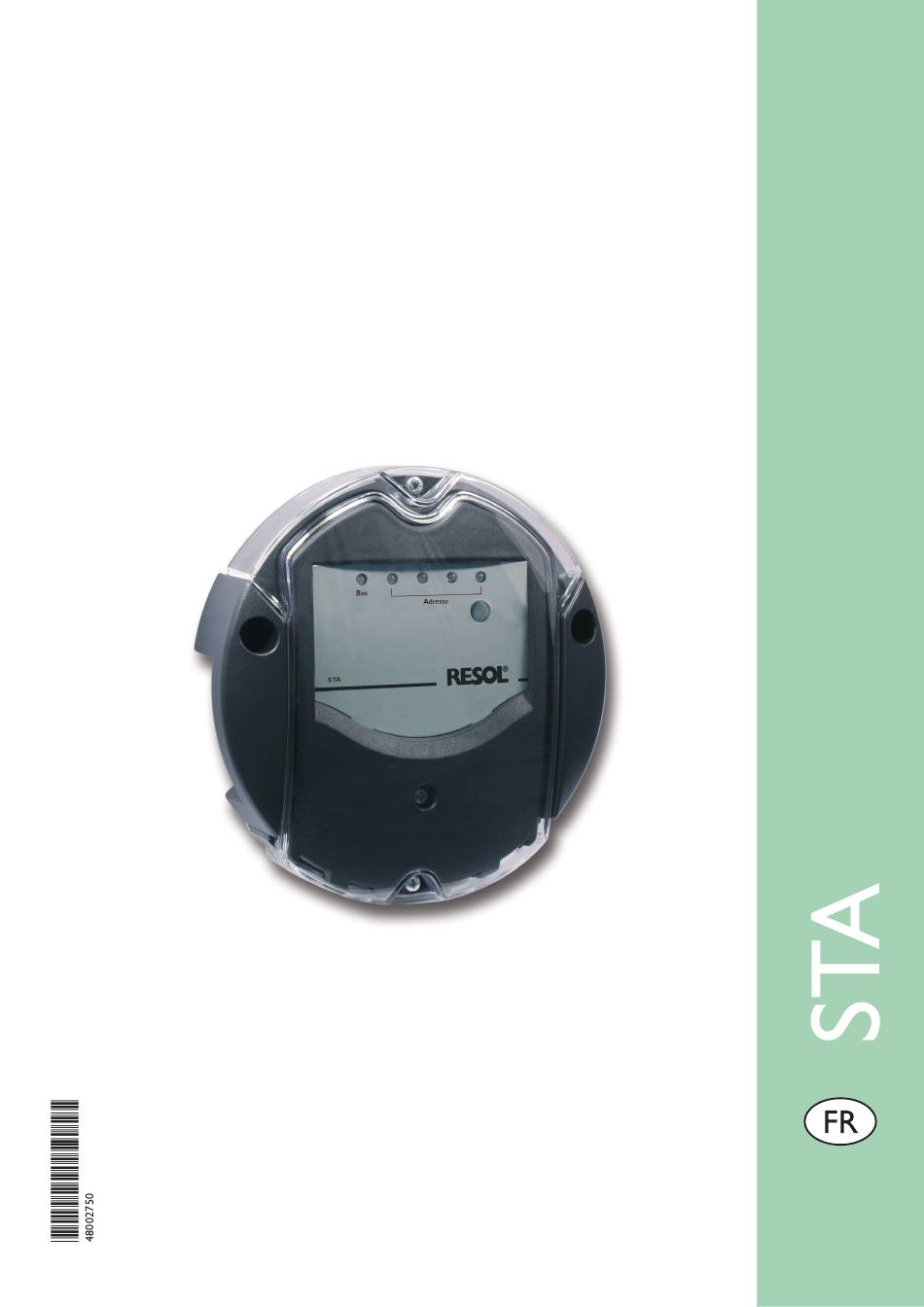

RESOL STA
Montage
Connexion
Commande
Manual
Nous vous remercions d'avoir acheté un appareil RESOL.
Veuillez lire ce manuel attentivement afin de pouvoir utiliser l'appareil de manière optimale.
www.resol.de

Publicité

Table des Matières
loading

Sommaire des Matières pour Resol STA

  • Page 1 RESOL STA Montage Connexion Commande Manual Nous vous remercions d’avoir acheté un appareil RESOL. Veuillez lire ce manuel attentivement afin de pouvoir utiliser l‘appareil de manière optimale. www.resol.de...
  • Page 2: Table Des Matières

    Déclaration de conformité présent manuel. Nous, l‘entreprise RESOL Elektronische Regelungen GmbH, D-45527 Hattingen, Toute utilisation non-conforme entraî- déclarons sous notre entière responsabilité que le produit Adaptateur STA est conforme aux nera une exclusion de garantie règles techniques suivantes: EN 55 014-1...
  • Page 3: Deltasol ® Es Et Deltasol

    Adaptateur STA L‘adaptateur sert à commander la pompe à travers un signal PWM ou 0-10 V. Les informations de vitesse sont transmises à l‘adaptateur par le régulateur via le VBus . La vitesse est convertie en signal PWM ou tension continue et est distri- ®...
  • Page 4: Montage

    DIP (voir„3. Interrupteurs DIP“). • Brancher la ligne VBus sur la borne VBus du régulateur RESOL sans tenir compte de la polarité. La ligne peut se rallonger à l‘aide du serre-fils (sachet d‘accessoires) et de deux fils torsadés. •...
  • Page 5: Connexion

    2. Connexion Raccordement VBus sur les bornes: interrupteurs DIP 1 / 2, VBus = entrée VBus, polarité négligeable Raccordement pompe sur les bornes: 3 / 4 Out1: Out1 PWM ou Out1 0-10 V Out1 PWM 0 % vitesse = 0 % PWM 100 % vitesse = 100 % PWM Out1 0-10 V 0 % vitesse = 0 V...
  • Page 6: Leds

    4. LED Les informations sur la connexion VBus sont affichées à ® travers la LED VBus (voir 4.2). ® Le relais sélectionné pour la transmission d‘informations sur la vitesse de la pompe est affiché à travers les LEDs adresses (voir 4.1). VBus -LED adresse...
  • Page 7: Cavaliers De Configuration

    5. Cavaliers de configuration Selon le positionnement des cavaliers sur les connecteurs 1 et 2 on peut déterminer si un signal PWM ou 0-10 V doit être utilisé. L‘information provenant de la position du cavalier sur le connecteur 1 est transmise aux bornes 3 / 4, celle provenant du connecteur 2 aux bornes 5 / 6.
  • Page 8: Votre Distributeur

    Toute utilisation en dehors de ces mêmes droits des textes et des dessins de ce manuel; ceux-ci n’ont qu’un d’auteur requiert l’autorisation de la société RESOL - Elek- caractère exemplaire. L’utilisation de données du manuel se tronische Regelungen GmbH. Ceci s’applique en particulier fera à...
