Section 1 : INSTALLATION MÉCANIQUE
Choix de la méthode d'installation
1.3
Le Seakeeper 35 peut être fixé sur la structure de la coque à l'aide de deux méthodes :
1) L'installation par vis ;
2) L'installation par collage (supports). Voir les figures ci-après.

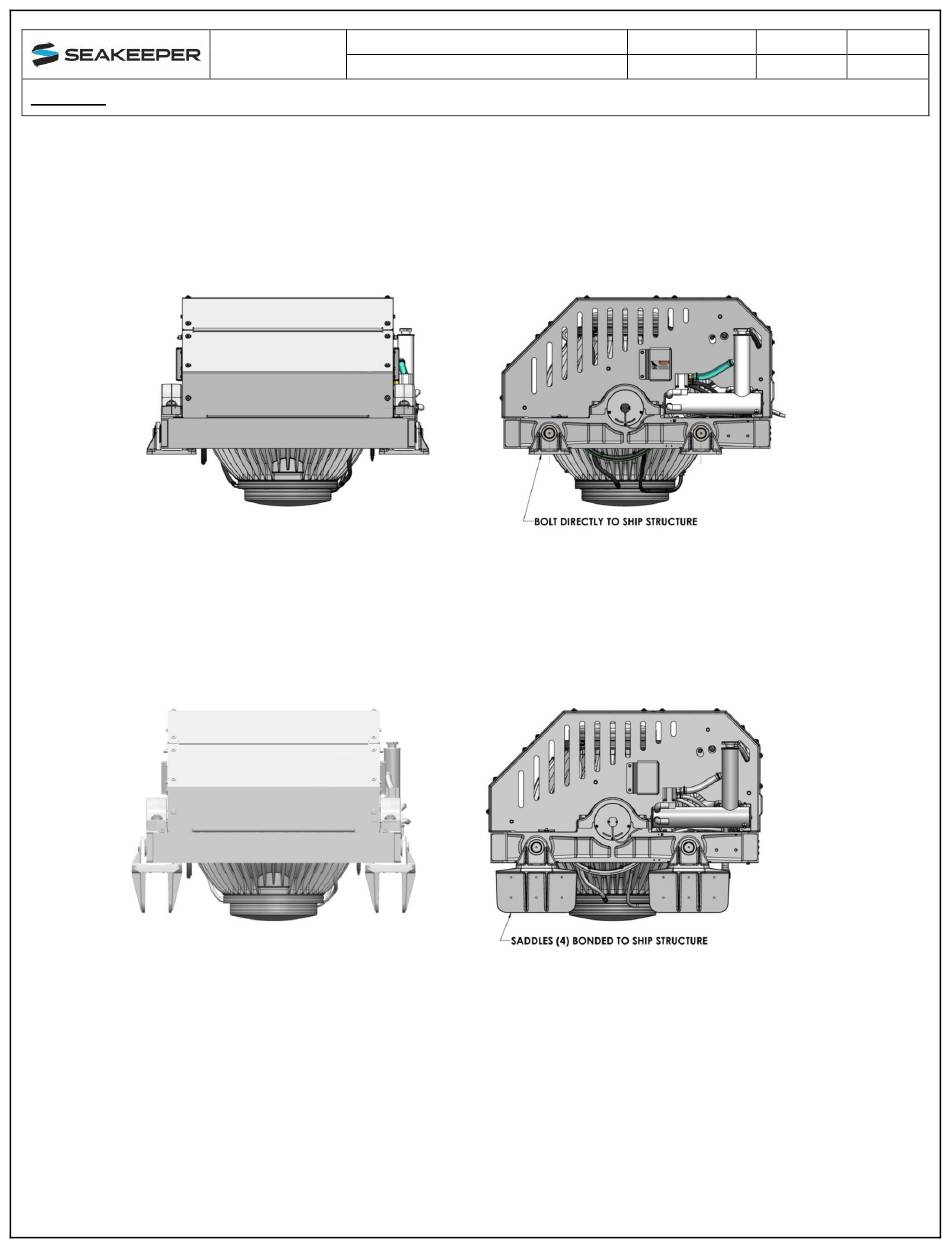

OPTION 1 - FIXATION DE LA BASE DU GYROSCOPE DIRECTEMENT SUR LA STRUCTURE DU NAVIRE
L'option 1 s'utilise lorsqu'une structure métallique ou des plaques en métal laminé sont
disponibles pour la fixation. La base du gyroscope se fixe directement sur la structure de la
coque ou sur les plaques à l'aide de joints d'isolation pour les contacts métal sur métal et de
32 vis M16 X 1,0. En fonction de la structure sur laquelle le gyroscope est fixé, il est possible
d'utiliser des trous filetés borgnes ou des boulons traversants.
L'option 2 est la solution la plus courante sur une coque en plastique renforcé de verre (PRV)
ou en fibre de verre. Pour cette option, quatre supports de 407 mm de long par 203 mm de
profondeur sont collés sur une structure correctement espacée et préparée, faisant partie
intégrante de la structure de la coque. Seakeeper recommande l'utilisation d'un adhésif
structurel avec une résistance au cisaillement d'au moins 13,8 MPa ou plus. Une attention toute
particulière doit être portée par l'installateur lors de la sélection de l'adhésif. La compatibilité
avec les supports du gyroscope en fonte d'aluminium A356-T6, la structure de la coque et la
durée du mélange sont trois facteurs clés à prendre en considération. Une préparation de la
surface avant l'installation, comme recommandé par le fabricant, est primordiale.
Produit :
MANUEL
D'INSTALLATION
SEAKEEPER 35 / 30HD
OPTION 2 - INSTALLATION PAR SUPPORTS (4 PARTIES)
Document n° :
Révision :
90268
7
Page :
5 sur 22
