Carte optionnelle IO3—3 relais à contacts secs (2 F et 1 F/O)

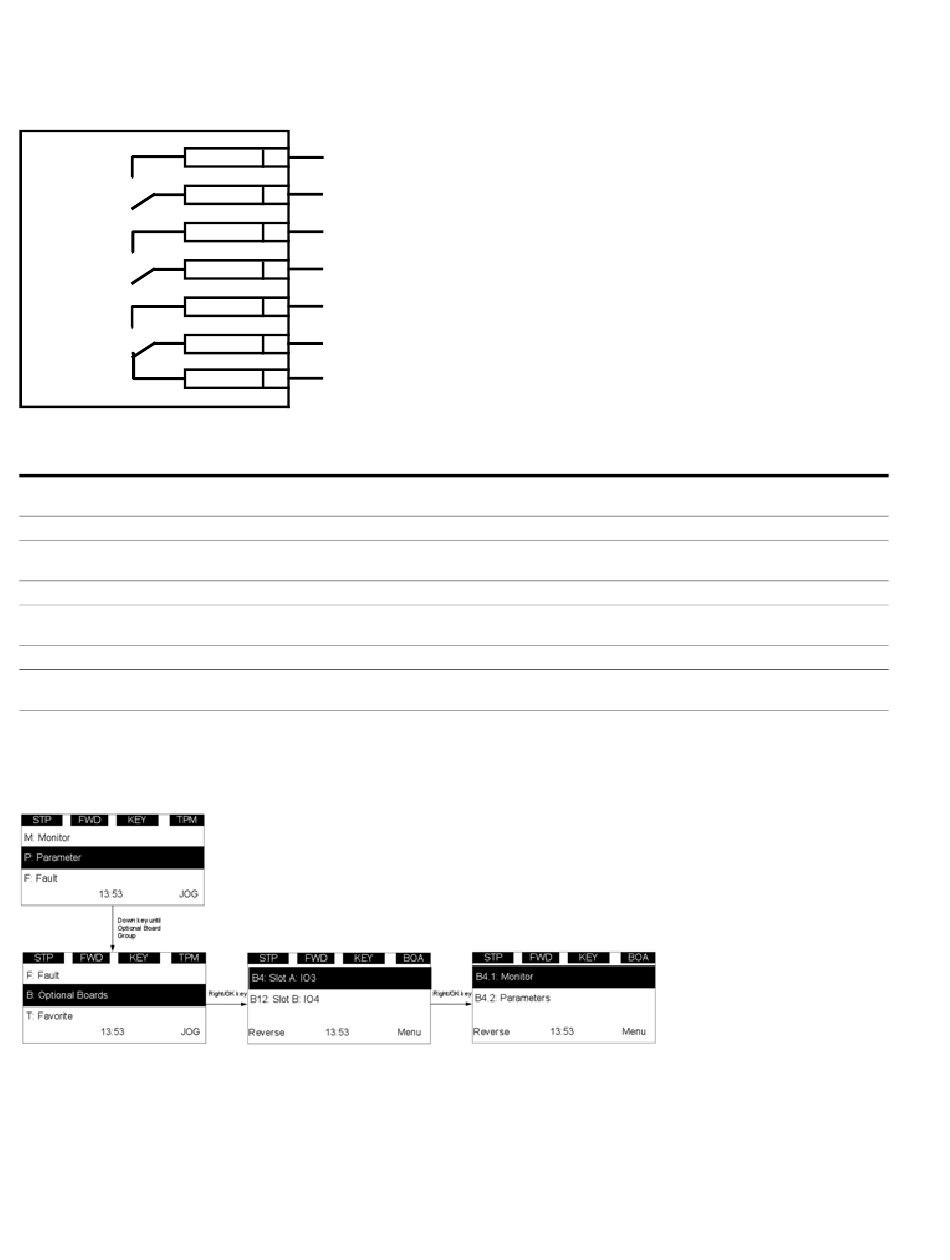

Figure 17. Câblage de la carte IO3
IO3 Board

Tableau 15. Bornes de la carte IO3

Borne Signal
1 NC3-RO3 / common
2 COM3
3 NO3-RO3 / normal close
4 COM2
5 NO2-RO2 / normal open
6 COM1
7 NO1-RO1 / à fermeture
Paramètres de la carte IO3
Figure 18. Emplacement des paramètres
22 Cartes optionnelles pour convertisseurs de fréquence PowerXL gamme DG1
NO1 7
COM1 6
NO2 5
COM2 4
NO3 3
COM3 2
NC3 1
Caractéristiques techniques
Puissance de commutation : 24 VDC / 8A; 250 VAC / 8A; 125 VDC / 0,4A
Charge de commutation min. : 5 V / 10 mA
Puissance de commutation : 24 VDC / 8A; 250 VAC / 8A; 125 VDC / 0,4A
Charge de commutation min. : 5 V / 10 mA
Puissance de commutation : 24 VDC / 8A; 250 VAC / 8A; 125 VDC / 0,4A
Charge de commutation min. : 5 V / 10 mA
Puissance de commutation : 24 VDC / 8A; 250 VAC / 8A; 125 VDC / 0,4A
Charge de commutation min. : 5 V / 10 mA
