Fonctionnement/présen-
tation
VEGACAP 98 • Relais (DPDT)
6

Mise en service

6.1
Généralités
Les chiffres entre parenthèses se rapportent aux illustrations sui-
vantes.
Vous trouverez sur le préamplificateur les éléments de réglage et
d'affichage suivants :
Potentiomètre d'adaptation du point de commutation
Commutateur DIL pour inversion du mode de fonctionnement -
A/B
Témoin de contrôle
Remarque:
Réglez toujours le mode de fonctionnement à l'aide du commuta-
teur d'inversion du mode de fonctionnement (5) avant de mettre le
VEGACAP 98 en service. Si vous modifiez plus tard la position de
ce commutateur (5), il y aura un changement de la sortie de com-
mutation. Cela signifie que les appareils connectés en aval seront
éventuellement actionnés.
6.2
Éléments de réglage
1

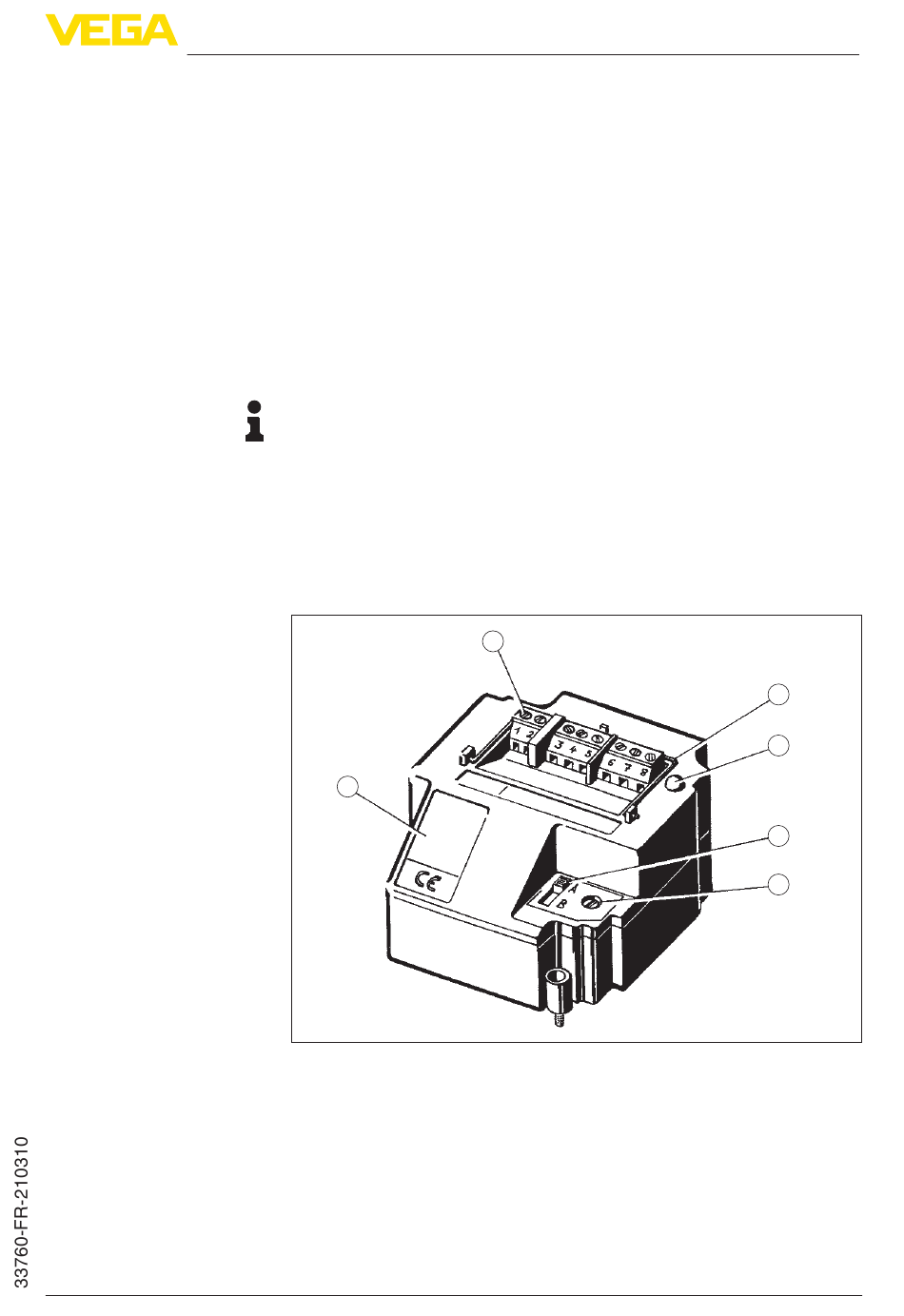

Fig. 6: Préamplificateur avec sortie relais
1
Plaque signalétique
2
Bornes de raccordement
3
Étrier de traction
4
Témoin de contrôle
5
Commutateur DIL pour inversion du mode de fonctionnement
6
Potentiomètre d'adaptation du point de commutation
2
6 Mise en service
3
4
5
6
15
