Filtre à l'aspiration et au refoulement
4.1
Description
Ce filtre n'est pas conçu pour résister à des pressions positives. Vérifiez que toutes les vannes système sont
programmées correctement pour éviter de pomper vers une conduite d'échappement fermée. Consultez la
section Installation du mode d'emploi de la pompe nXDS.
Le filtre à l'aspiration et au refoulement remplit plusieurs fonctions. Il est possible de le raccorder en ligne entre
l'échappement de la pompe nXDS et le système d'extraction de l'échappement
particulièrement utile dans les applications de procédé comme la recirculation des gaz. Il est également possible de
le connecter en ligne entre l'admission de la pompe nXDS et le raccord au refoulement de la chambre
élément 3b) afin d'empêcher la pénétration de particules dans le système (rétrodiffusion) ou dans la pompe. Le filtre
est fourni prêt à l'utilisation avec un élément 5 microns. Il est possible d'acheter séparément un élément 1 micron
pour remplacer l'élément 5 microns, en cas de besoin.
4.2
Caractéristiques techniques
Tableau 4 - Caractéristiques techniques du filtre à l'aspiration et au refoulement
Dimensions des orifices d'admission/de
refoulement
Étanchéité

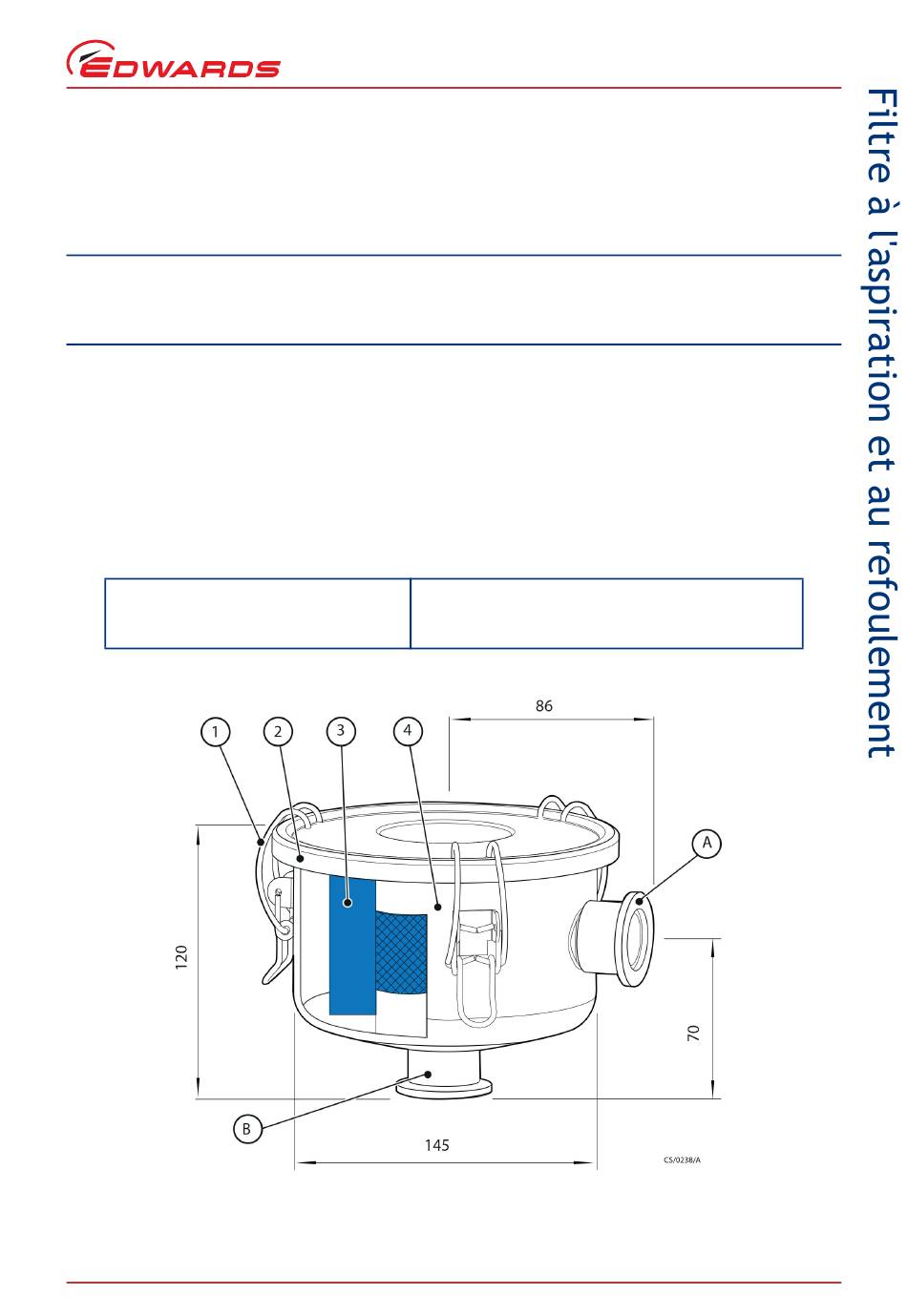

Figure 4 - Composants et dimensions du filtre à poussière à l'aspiration/au refoulement
A. Aspiration
1. Collier de serrage du couvercle
2. Couvercle du filtre
