Changement d'huile

1. Reportez-vous à l'Illustration
l'huile, puis arrêtez la pompe (cela diminue la viscosité de l'huile et permet de la vidanger plus facilement).
2. Isolez la pompe de l'alimentation électrique et débranchez-la du système de vide.
3. Retirez l'un des bouchons de remplissage d'huile (6).
4. Placez une cale adéquate sous le moteur de pompe pour incliner la pompe et placez un récipient approprié
sous le bouchon de vidange (9). Retirez le bouchon de vidange et laissez l'huile s'écouler dans le récipient.
5. Si l'huile vidangée est contaminée, versez de l'huile propre dans l'orifice de remplissage et laissez-la s'écouler
hors de la pompe. Répétez cette étape jusqu'à ce que le réservoir d'huile de la pompe soit complètement
nettoyé.
6. Replacez le bouchon de vidange, retirez la cale et rebranchez la pompe au système de vide.
7. Remplissez un récipient approprié avec de l'huile propre et versez l'huile dans l'orifice de remplissage
jusqu'à ce que le niveau d'huile atteigne le repère de niveau MAX sur le hublot du regard (8).
8. Patientez quelques minutes pour permettre à l'huile de s'écouler dans la pompe. Au besoin, rajoutez plus
d'huile. Replacez le bouchon de remplissage.
5.5 Inspection et nettoyage du filtre à l'aspiration
1. Reportez-vous à l'Illustration
déposez l'ensemble anneau de centrage et filtre (1) et le joint torique (2). Inspectez l'anneau de centrage et le
joint torique. S'ils sont propres, passez à l'étape 5. S'ils ne sont pas propres, passez à l'étape 2.
2. Retirez le joint torique (2) de l'ensemble anneau de centrage et filtre (1). Evitez de mettre le joint torique en
contact avec le produit de nettoyage.
3. Nettoyez l'ensemble anneau de centrage et filtre avec un produit adapté et laissez sécher.
4. Si nécessaire, essuyez le joint torique avec un chiffon propre, sec et non-pelucheux.
5. Remontez l'ensemble anneau de centrage et filtre, avec le joint torique, sur l'orifice d'aspiration. Rebranchez
le système de vide sur l'orifice d'aspiration de la pompe.
1. Ensemble anneau de centrage et filtre
2. Joint torique
3. Orifice d'aspiration
© Edwards Limited 2013. Tous droits réservés.
Edwards et le logo Edwards sont des marques déposées d'Edwards Limited.
1. Faites fonctionner la pompe pendant environ dix minutes pour réchauffer
7. Débranchez le système de vide de l'orifice d'aspiration (3) de la pompe, puis

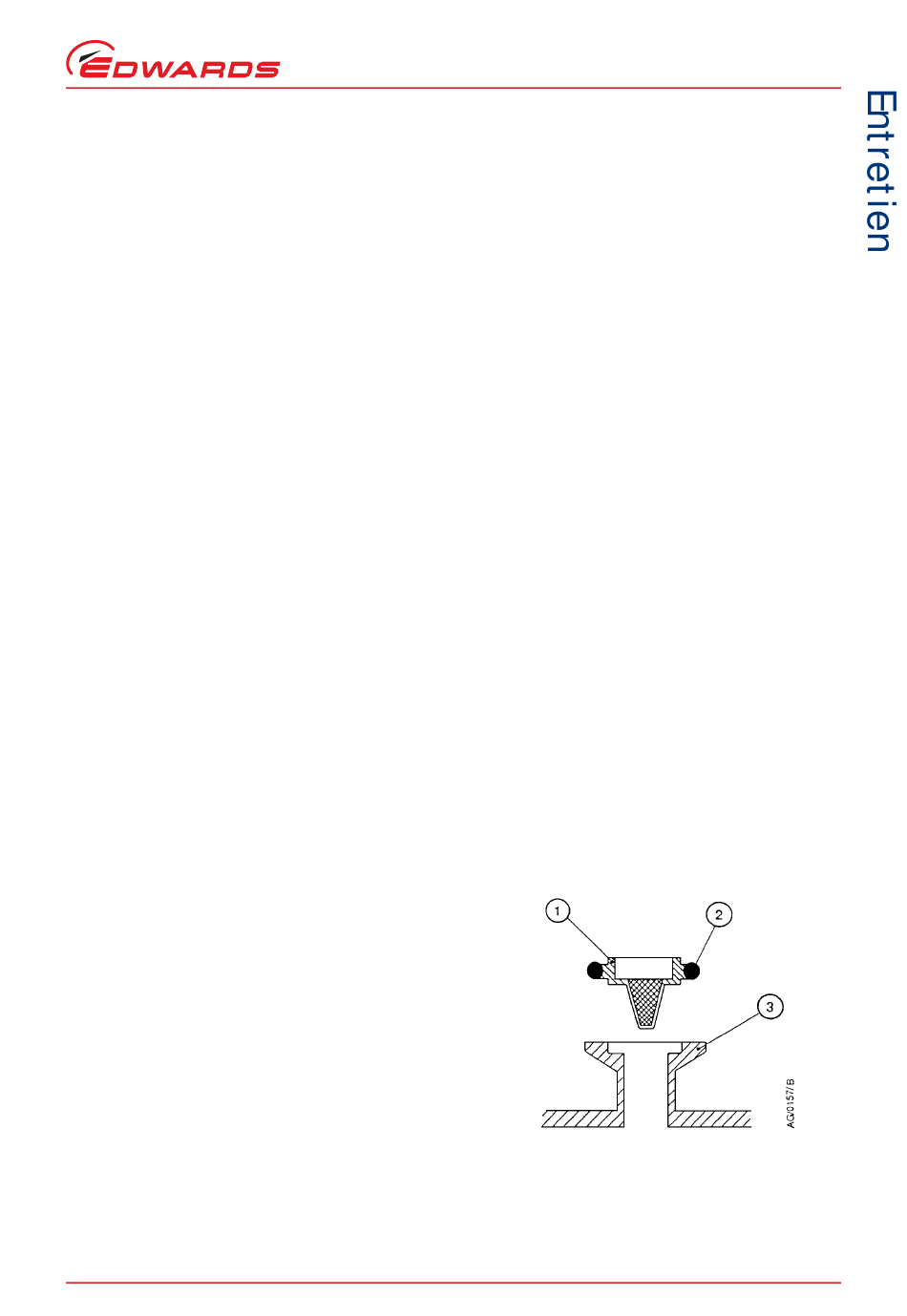

Illustration 7 - Ensemble de filtre à l'aspiration
