Avec les 24 cases à cocher (a), vous devez définir les positions des voies du pont tournant.
La numérotation des voies doit correspondre à celle programmée dans le décodeur.
Cette définition est indispensable pour un affichage correct de la position du pont sur le panneau de
commande et doit correspondre exactement avec la programmation du décodeur, à défaut l'affichage sera
dénué de sens.
14.3.
Programmation du pont tournant.
Les cinq boutons b) à f) correspondent aux touches qui sont utilisées pour la programmation d'un décodeur à
partir d'un keyboard Marklin. Se reporter aussi un manuel de votre pont tournant digital.
La programmation du décodeur de pont tournant 7686 ne peut démarrer qu'en pressant la touche « INPUT »
pendant les 5 premières secondes qui suivent la mise sous tension du déco eur de pont tournant.
• Si votre pont tournant est alimenté directement par la sortie voie principale de l'ECoS ( selon la figure 63),
presser le bouton STOP, puis presser ensuite le bouton GO. Vous disposez alors de 5 secondes pour presser le
bouton « INPUT » pour mettre le décodeur en mode programmation.
• Si votre pont tournant est alimenté par un transformateur séparé (selon la figure 64), vous pouvez
interrompre l'alimentation du pont tournant en ouvrant l'interrupteur inséréen série dans la ligne
d'alimentation L. Refermer ensuite l'interrupteur pour rétablir l'alimentation, vous disposez alors de 5
secondes pour presser le bouton « INPUT », pour mettre le décodeur en mode programmation.
• En mode programmation, vous pouvez redéfinir la mémorisation des voies. Après avoir pressé le bouton «
INPUT », le pont tournant s'oriente automatiquement vers la position de la voie 1, préalablement enregistrée
et émet un signal sonore. Si une autre voie doit maintenant être utilisée comme voie 1, vous devez amener le
pont tournant à cette position en le déplaçant pas à pas à l'aide des boutons « < » et « > ». Avec le bouton
«CLR», l'ancienne position sera effacée, et la nouvelle position de la voie 1, sera mémorisée.
• On devra ensuite définir successivement, les positions des autres voies. Pour cela amener une des extrémités
du pont en direction de la voie suivante à l'aide des boutons « < » et « > », puis mémoriser la position avec le
bouton « INPUT » avant de passer à la voie suivante.
• Lorsque toutes les voies du pont sont définies presser le bouton « END », pour terminer la programmation.
L'ensemble de la configuration du pont est mémorisée et les voies sont numérotées à partir de 1, dans le sens
des aiguilles d'une montre. Si des modifications ou des corrections doivent être faites, reprendre l'ensemble de
la procédure de programmation. La configuration rest mémorisée lorsque le réseau est mis hors tension.
14.4. Modification d'un pont tournant.
La fenêtre de configuration d'un pont tournant préalablement décrit, peut être réouverte, avec le bouton «
Modifier un accessoire », le pont tournant figure dans la liste des accessoires.
14.5. Effacer un pont tournant.
Un pont tournant peut être effacé comme un accessoire ordinaire (voir manuel au paragraphe 13.5).
16.6. Manoeuvrer le pont tournant.

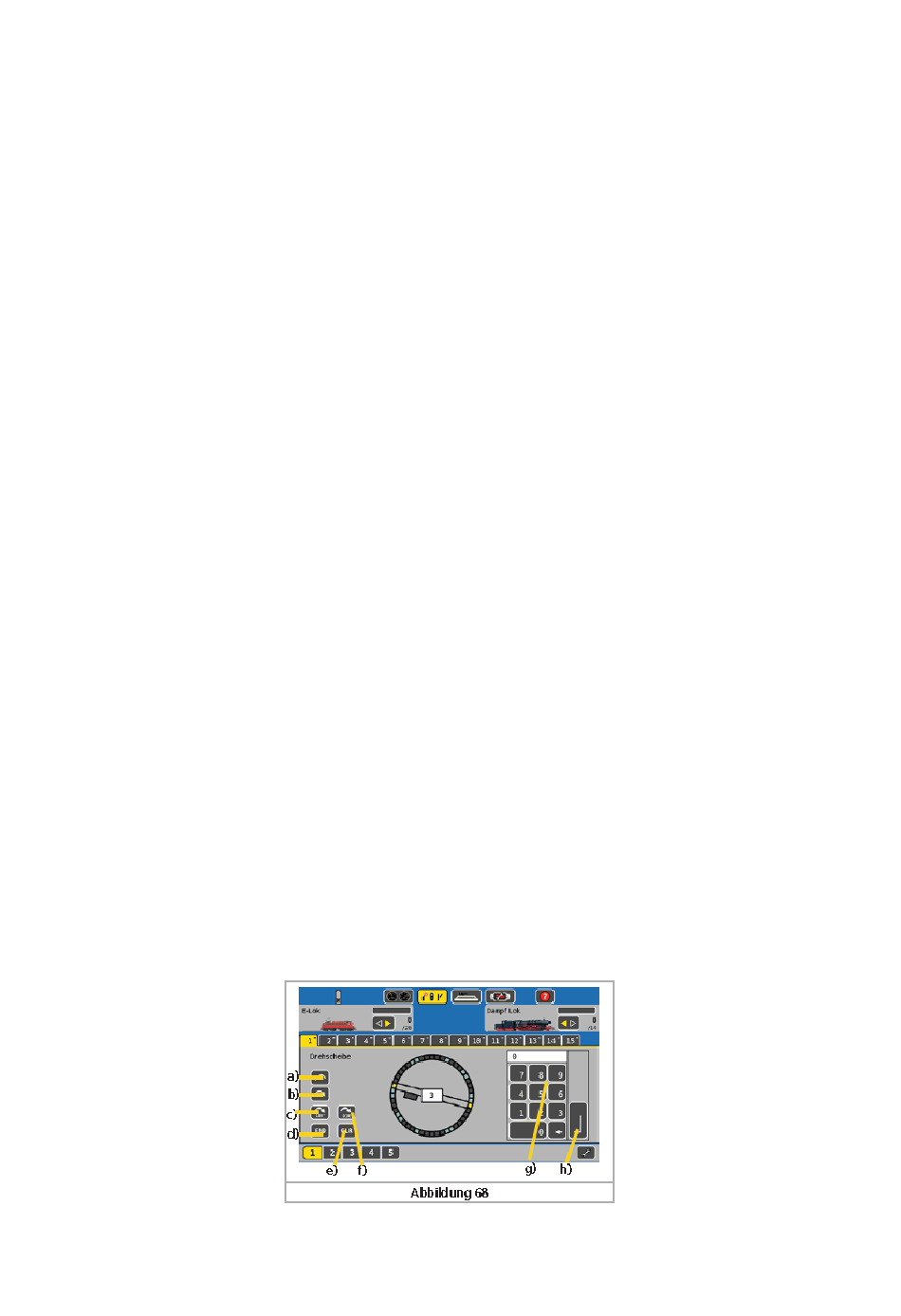

Les voies programmées sont repérées sur le dessin du pont par des points. Au centre du pont le numéro de la
voie vers laquelle le pont est aligné, est indiqué ( voir figure 68).
a) déplacer le pont vers la prochaine voie à droite
b) déplacer le pont vers la prochaine voie à gauche
©Train Service Danckaert
ESU ECoS 50200
40
