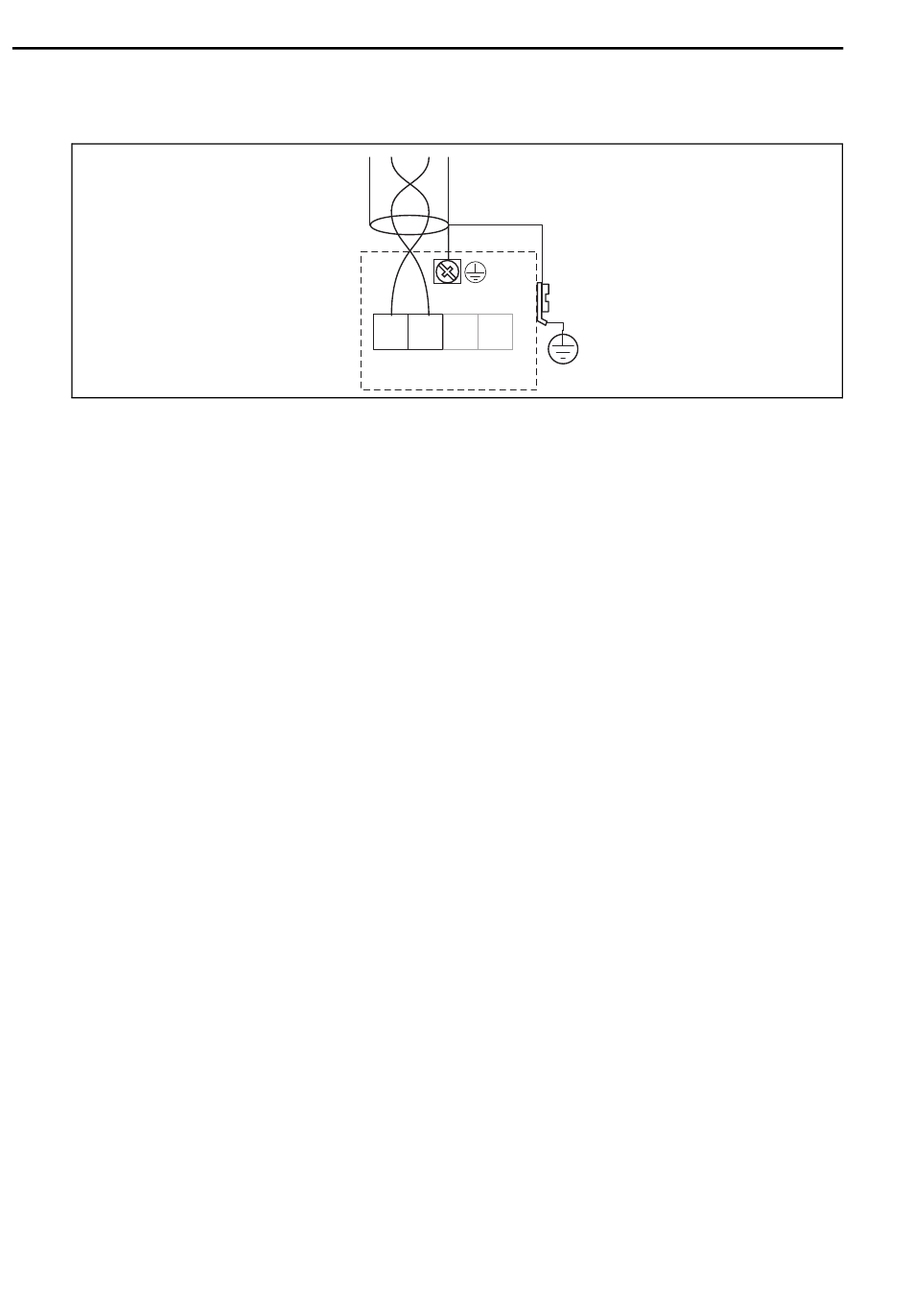

Occupation des bornes

3.5 Spécifications de câble PROFIBUS
Il convient d'utiliser un câble 2 fils torsadés, blindés. Les câbles suivants peuvent être utilisés :
• Siemens 6XV1 830-5BH10
• Kerpen CEL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL
• Belden 3076F
3.6 Raccordement de l'unité de mesure
Mise à la terre
Une mise à la terre correcte sur la borne de terre (à l'extérieur du boîtier) est nécessaire pour
obtenir la sécurité CEM.
Bornes
Pour sections : 0,5...2,5 mm
Entrée de câble
• Presse-étoupe : M20x1,5
• Entrée de câble : G½ ou ½NPT
• Connecteur M12 PROFIBUS PA
16
1 2 3 4
PA- PA+
2
Levelflex M FMP41C PROFIBUS PA
PAL
L00-FMP4xxxx-04-00-00-de-007
