ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
Dépose et repose des caches et
carénages
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu'il faut déposer ou reposer un cache ou
un carénage.
6

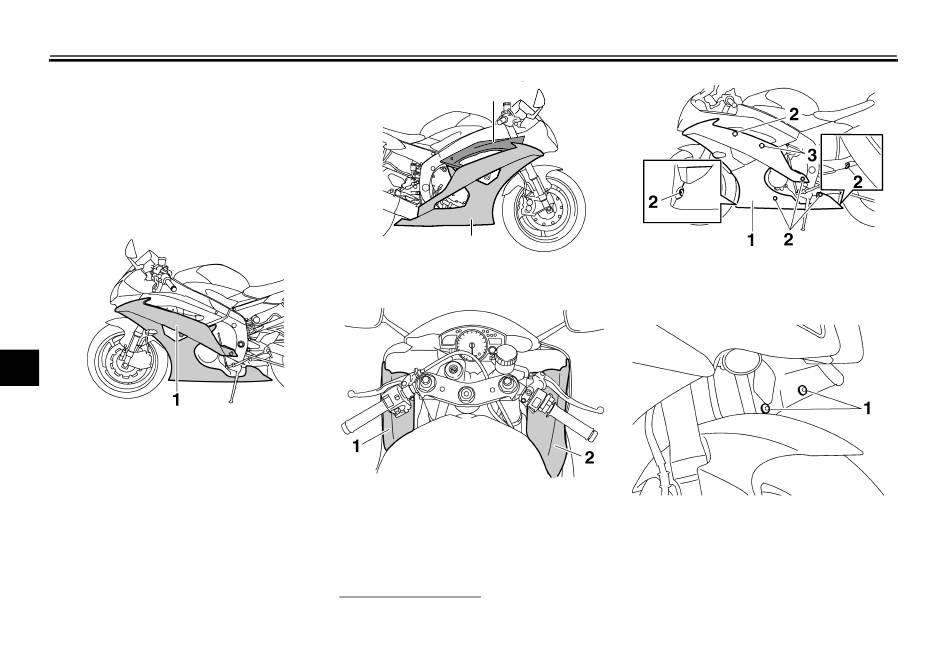

1. Carénage A
FAU18712
1. Carénage B
2. Carénage C
1. Cache A
2. Cache B
Carénages A et B
Dépose d'un carénage
1. Retirer les vis, les rivets démontables
et la vis à serrage rapide.
2
1
1. Carénage A
2. Vis
3. Rivet démontable
1. Rivet démontable
FAU44931
