Thermostat d'ambiance (chauffer/refroidir) 24 V
Raccorder et monter l'appareil
￭
Raccorder le servomoteur électrothermique (10) au mécanisme (1) conformé-
ment au schéma de raccordement (voir figure 2). Respecter la section de
conducteur (voir figure 3).
￭
Raccorder en option l'entrée mode ÉCO Ø sur un contact de commutation de
l'horloge centrale (8).
S'il y a une tension de 24 V sur l'entrée, la température de consigne réglée est
réduite de 4 °C, exclusivement en mode chauffage.
￭
Raccorder en option l'entrée refroidissement C sur un contact de commutation
de l'installation de chauffage (9).
Si la tension est de 24 V sur l'entrée C, le mode refroidissement est actif. Si la
tension de 24 V est éteinte, l'appareil bascule automatiquement en mode re-
froidissement. Après chaque commutation, le LED brille pendant 10 secondes
dans la couleur du mode de service actuel.
￭
Monter l'appareil dans le boîtier d'appareillage, les bornes de raccordement
doivent être en bas.
82405003
J0082405003

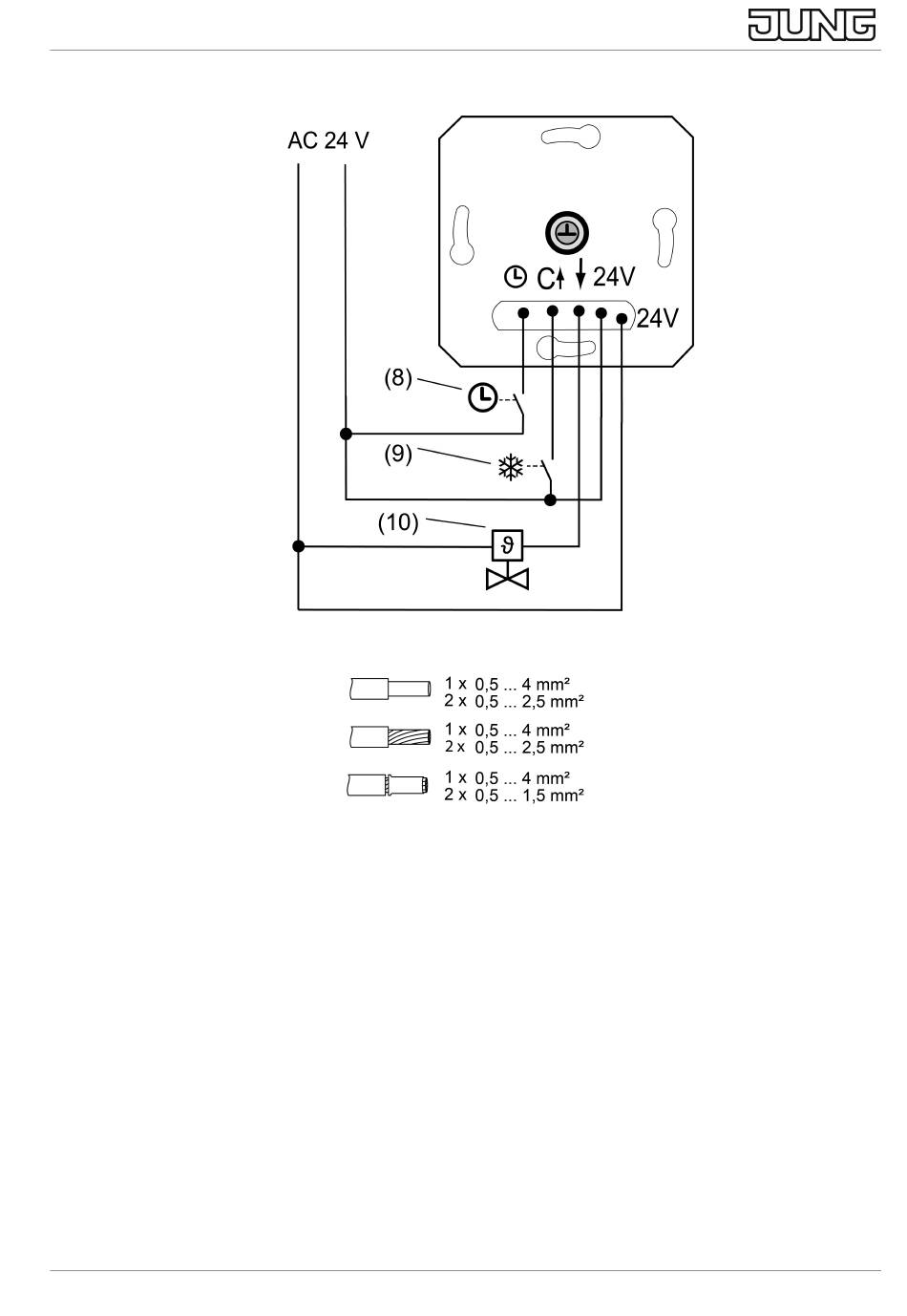

Image 2: Exemple de raccordement du mécanisme
Image 3: Section de conducteur serrable
