3.2 Esempio di collegamento

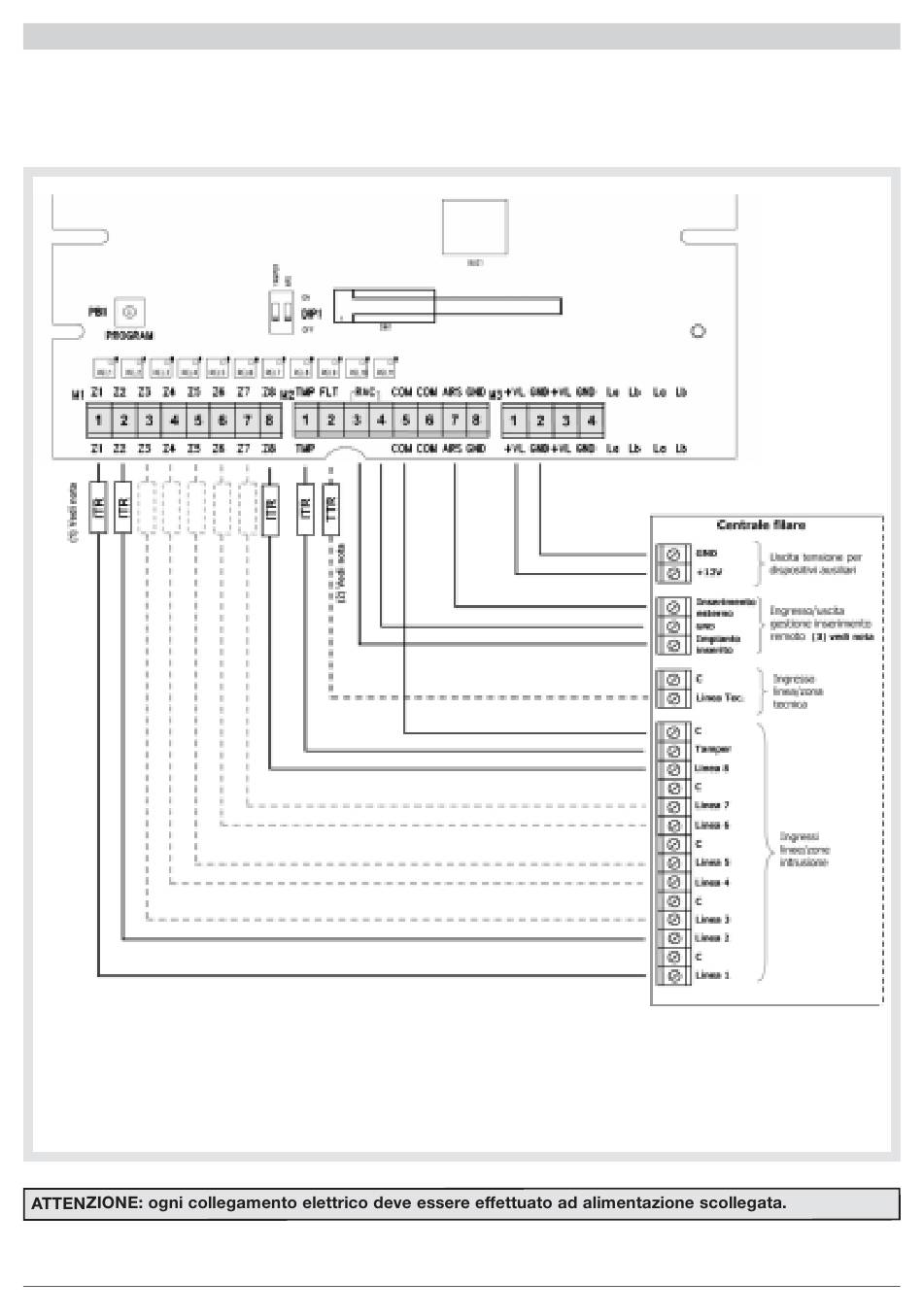

Nella figura seguente è raffigurato, a titolo di esempio, uno schema di collegamento tra il ricevitore interfaccia
ed una centrale antintrusione filare con 8 zone intrusione ed una linea tecnologica.
In questo esempio la linea tecnologica è collegata all'uscita "anomalia" del ricevitore interfaccia, in modo che
il sistema filare possa gestire le segnalazioni di guasto/anomalia.
(1) ITR = Resistenza Terminazione zone Intrusione (se richiesta dalla centrale filare).
(2) TTR = Resistenza Terminazione zona Tecnica (se richiesta dalla centrale filare); nell'esempio la zona tecnica è
utilizzata per gestire l'anomalia delle periferiche radio del sistema.
(3) Il segnale "impianto inserito" è l'uscita della centrale filare che si attiva quando essa è attivata; il segnale "Inserimento
esterno" è l'ingresso della centrale filare utilizzabile per attivare/disattivare la centrale filare con organi di comando via
radio.
