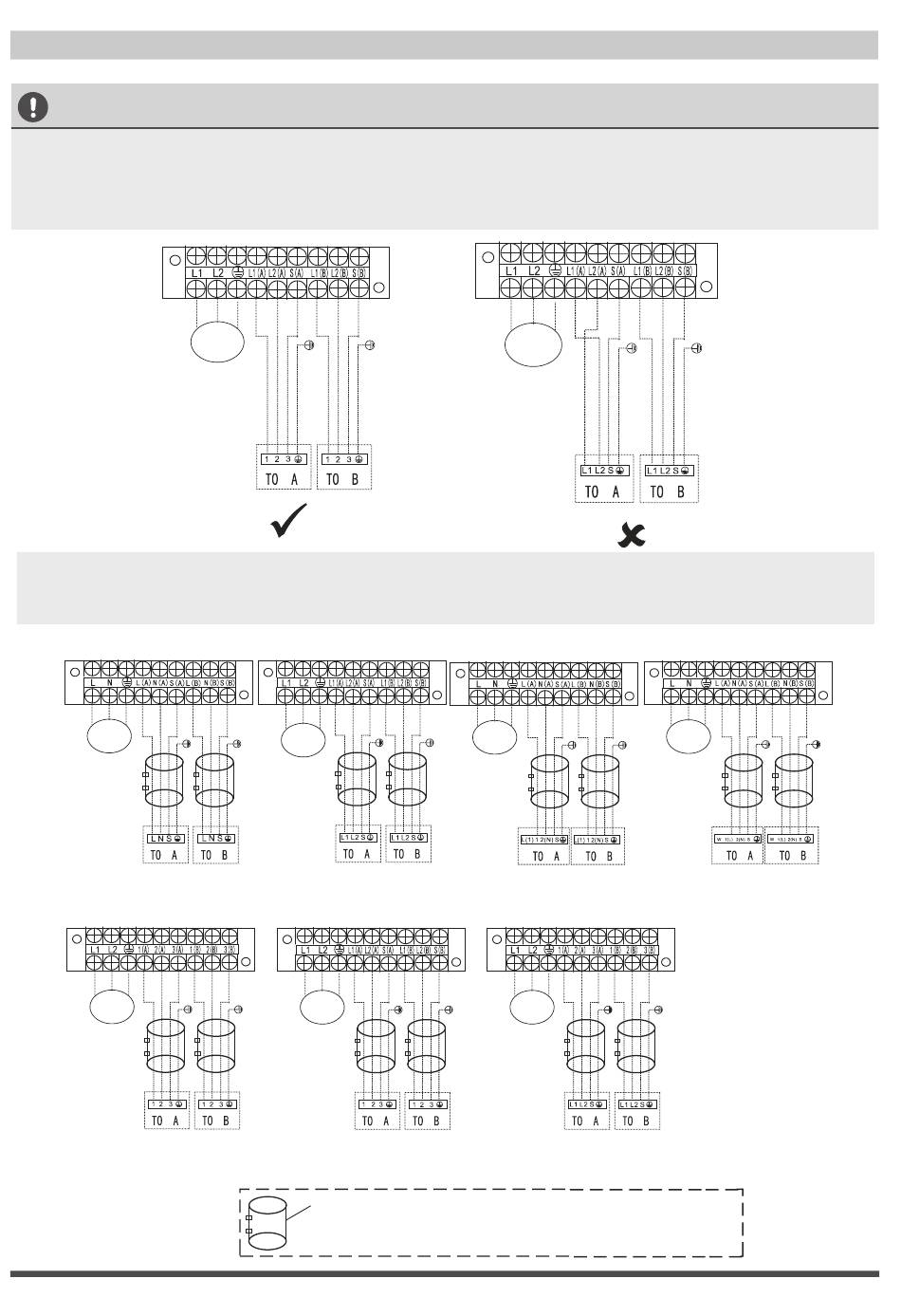

Figure du câblage
MISE EN GARDE
Branchez les câbles de connexion aux bornes, tel qu'identifiées, en faisant concorder leurs
numéros au niveau du bornier des unités intérieures et extérieures. Par exemple, pour les
modèles américains illustrés dans le diagramme ci-après, la Borne L1 (A) de l'unité extérieure
devra être branchée à la borne L1 de l'unité intérieure.
REMARQUE : Veuillez vous référer aux figures suivantes si les utilisateurs finaux souhaitent
effectuer leurs propres branchements. Faites passer le cordon d'alimentation principal à travers
la sortie de la conduite inférieure du serre-fils.
Modèles de type « un-deux » :
TENSION
Modèle A
TENSION
Modèle E
TENSION
TENSION
Modèle B
TENSION
Modèle F
Anneau magnétique (non fourni, en option) (Utilisé
pour atteler le câble de connexion de l'unité
intérieure et de l'unité extérieure après l'installation)
TENSION
TENSION
Modèle C
TENSION
Modèle G
85
TENSION
Modèle D
