Emelson IST3 Manuel D'installation page 110

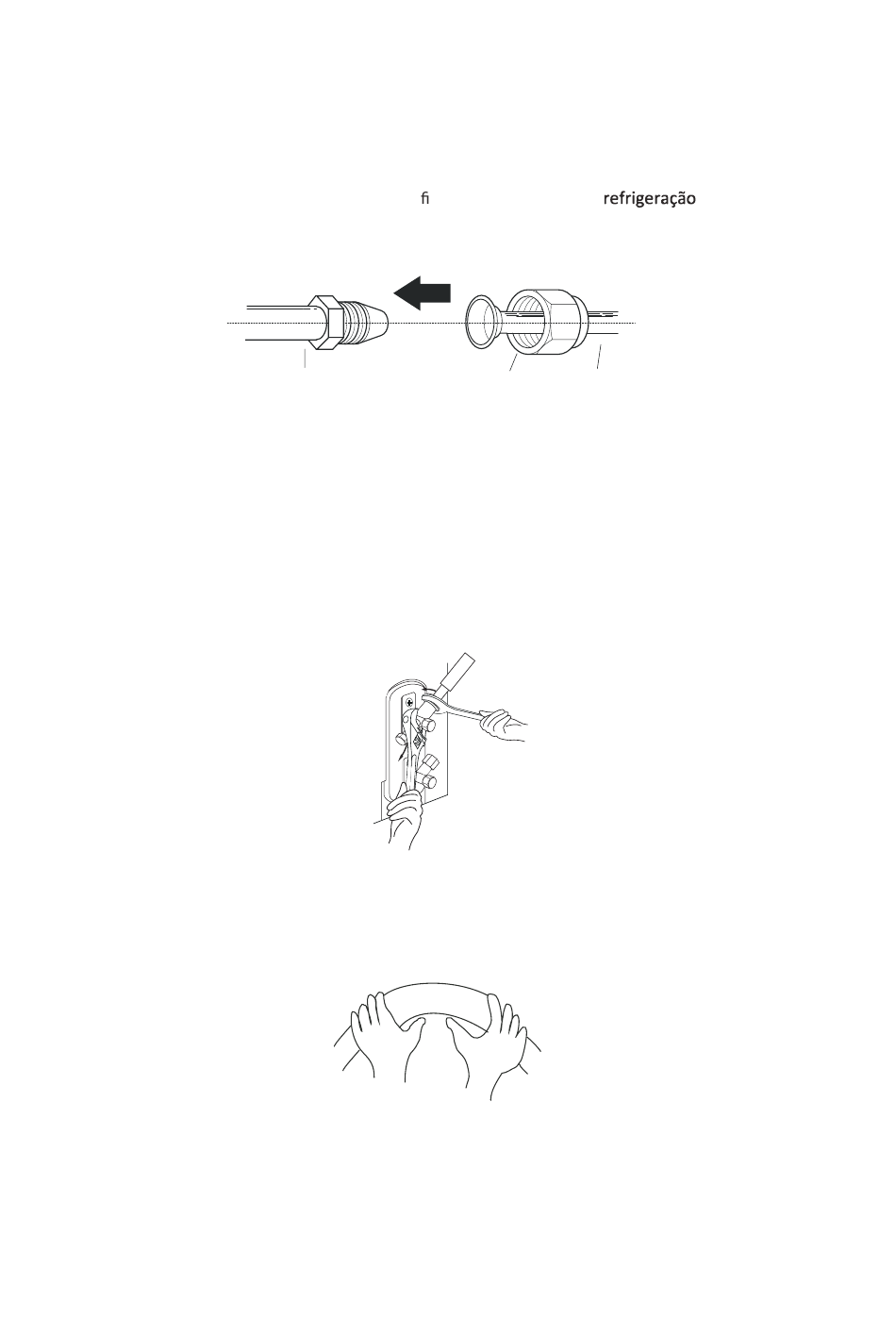

PASSO 4: Apertar OS tubos
Ligue primeiro os tubos na unidade interior e s6 depois na unidade Exterior. Deve ligar
primeiro o tubo de baixa pressao e s6 depois o da alta pressao.
1.
Ao conectar as porcas, aplique uma na camada de 61eo de
extremidades dos tubas.
Alinhe o centro dos tubas que vai ligar
2.
Tubulação da unidade interior
3
．
Aperte a porca bic6nica com as maos tanto quanta possfvel.
4
Usando uma chave inglesa aperte a porca bic6nica.
．
5
Aperte firmemente a porca bic6nica usando uma chave dinamometrica de acordo com
os valores indicado na tabela abaixo. Salte ligeiramente a porca e depois volte ate ficar
．
bem apertada. Ver tabela 7.1.
NOTA
Utilize uma chave inglesa e uma chave dinamometrica para apertar e desapertar os tubas na
unidade.
RAIO DE CURVATURA MINIMO
Se for necessaria enralar a tuba a raia minima de curvatura deve ser de 10cm. Ver Fig. 5.6
6.
Depois de ligar os tubas na unidade interior envolva o cabo de alimentai;:ao e
comunicai;:ao e os tubas de cobre com fita isoladora.
7.
Passe as cabos e os tubas atraves do oriffcio na parede e ligue na unidade exterior.
Fig. 7.6
Fig. 7.7
Dobre o tubo com o polegar
min-raio 10cm (3.9")
Fig. 7.8
108
Tubo
Porca flare
nas
