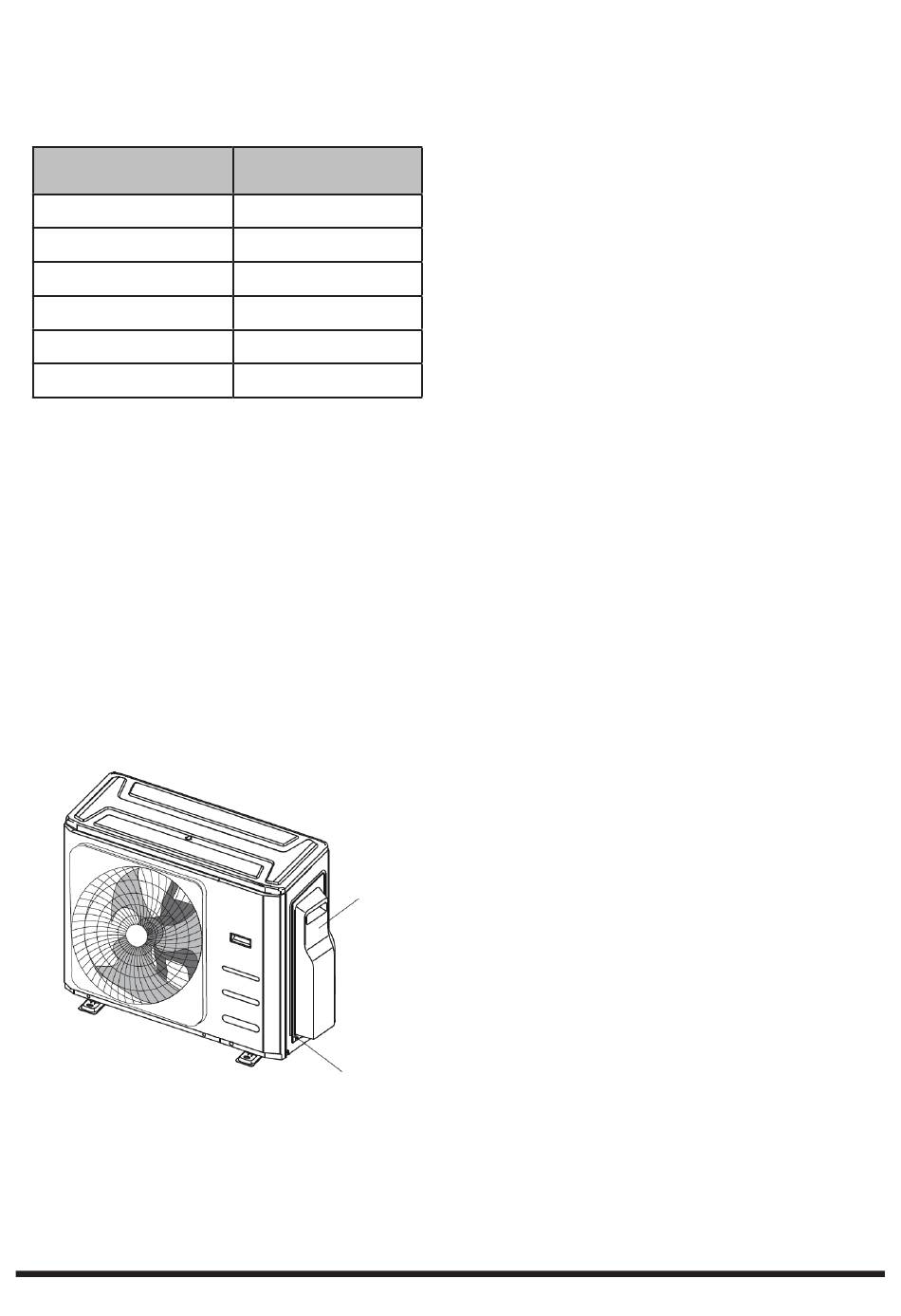

Tabla 7.2: Otras regiones
Corriente nominal del
producto (A)
≤ 6
6 - 10
10 - 16
16 - 25
25 - 32
32 - 45
b. Con un pelacables, retire el recubrimiento de goma
de ambos extremos del cable de señal para dejar
expuestos unos 15 cm (5,9") del blindaje interior.
c. Pele el aislamiento de los extremos de los cables.
d. Con una herramienta de crimpado, crimpe los
conectores en U en los extremos de los cables.
NOTA: Al conectar los cables, siga estrictamente el diagrama
de cableado (que se encuentra dentro de la cubierta de la
caja eléctrica).
2. Retire la cubierta de la caja eléctrica de la unidad
exterior. Si no hay ninguna cubierta en la unidad exterior,
desmonte los pernos de la placa de mantenimiento y
retire la placa de protección. (Consulte la Img. 7.1).
3. Conecte los conectores en U a los terminales. Haga
coincidir los colores/etiquetas de los cables con las
etiquetas en el bloque de terminales, y atornille
firmemente el conector en U de cada cable a su terminal
correspondiente.
Área transversal
nominal (mm
0,75
1
1,5
2,5
4
6
Cubierta
Tornillo
Img. 7.1
4. Sujete el cable con la abrazadera de cable específica.
5. Aísle los cables no utilizados con cinta aislante.
Manténgalos alejados de cualquier parte eléctrica o
)
2
metálica.
6. Vuelva a colocar la cubierta de la caja de control
eléctrico.
Declaración armónica
«El equipo EML4M36IST3WR32-EXT cumple con la
norma IEC 61000-3-12 siempre que la potencia de
cortocircuito Ssc sea mayor o igual a 4787737,5 en el
punto de conexión entre el suministro del usuario y el
sistema público. Es responsabilidad del instalador o
del usuario del equipo garantizar, mediante la
consulta con el funcionamiento de la red de
distribución si fuera necesario, que el equipo está
conectado solo a un suministro con una potencia de
cortocircuito Ssc mayor o igual a 4787737,5».
«El equipo EML5M42IST3WR32-EXT cumple con la
norma IEC 61000-3-12 siempre que la potencia de
cortocircuito Ssc sea mayor o igual a 3190042,5 en el
punto de conexión entre el suministro del usuario y el
sistema público. Es responsabilidad del instalador o
del usuario del equipo garantizar, mediante la consulta
con el operario de la red de distribución si fuera necesario,
que el equipo está conectado solo a un suministro con una
potencia de cortocircuito Ssc mayor o igual a 3190042,5».
