7
UTILISATION DES SERRE-CÂBLES
Les serre-câbles doivent être réajustés deux fois dans l'année jusqu'à ce que le tassement s'arrête.
En 2016 Geobrugg a échangé les serre-câbles EN 13411-5 type 1 pour des FF-C-450 type 1 clase 1. Il
est important de bien respecter les détails des consignes d'installation.

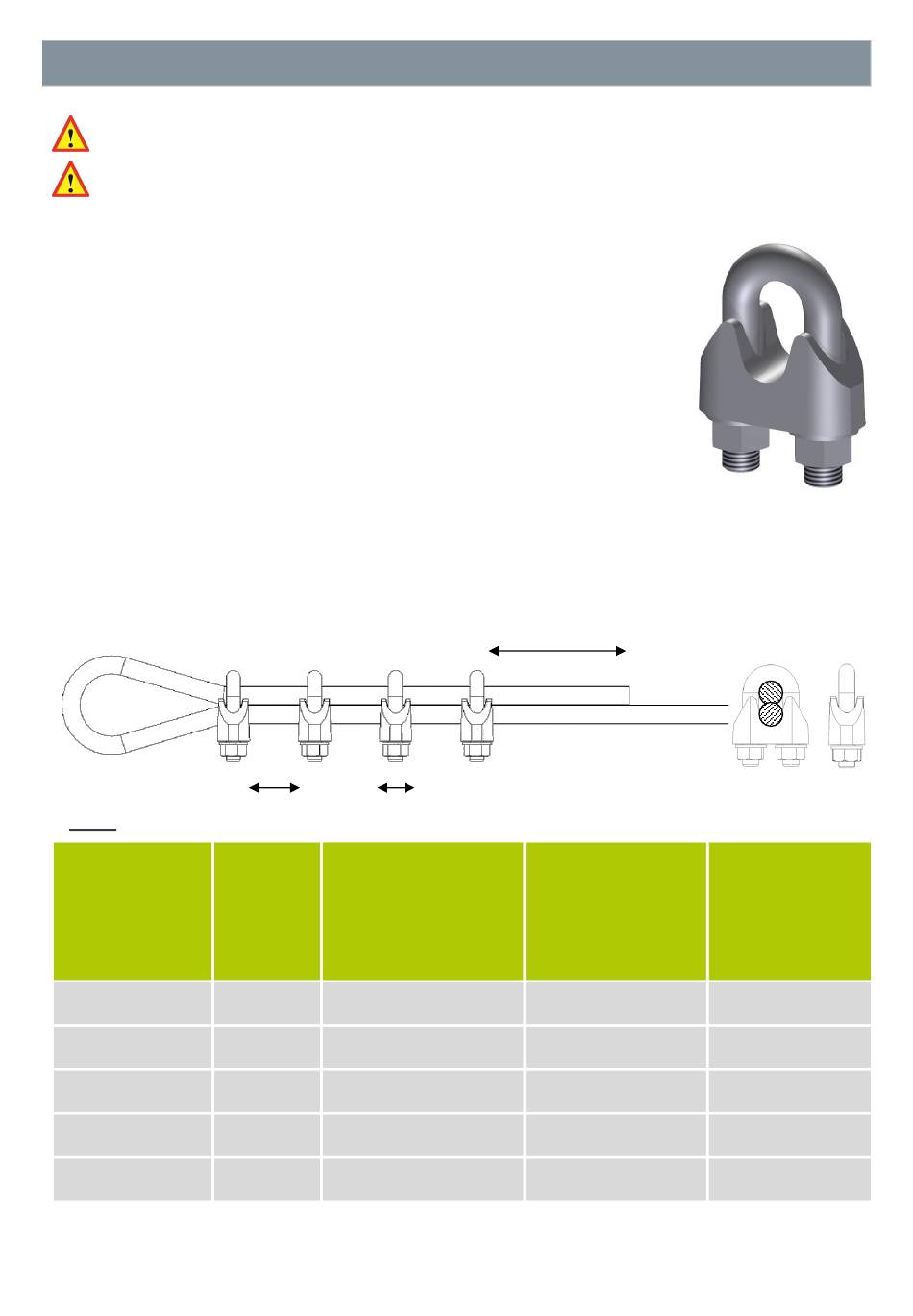

7.1
Type EN 13411-5 type 1 (ancien type)
La distance e entre les serre-câbles doit être d'au moins 1.5 x t mais pas supérieur à 3
x t, où t est la largeur des mâchoires de serrage.
Dans le cas de l'utilisation d'une cosse dans la structure de la boucle, le premier serre-
câble doit être attaché directement à la cosse.
Les étriers de serrage (en « U ») doivent toujours être montés sur l'extrémité non ten-
due du câble, les mâchoires de serrage (« selle ») doivent toujours être montés sur la
partie tendue du câble (« ne jamais seller un cheval mort).
Tab. 1
*)
Taille nominale
[mm]
13
16
19
22
22 GEOBINEX
© Geobrugg Gruppe, CH-8590 Romanshorn, Switzerland
t
e
Distance
Couple de serrage re-
"e"
quis
[mm]
50 - 80
50 - 90
50 - 90
50 - 90
50 – 90
Recommendation Geobrugg
min. 3 x e
Nombre de serre-
**)
câbles requis
[Nm]
35
55
75
120
120
**) S'applique seulement à des serre-câbles graissés
EN 13411-5 type 1
Ouverture de la
4
4
4
5
10
*) Taille nominale décrit diamètre max du câble
Manuel d'entretien GBE, RXE, ROCCO, ATT / 12
clé
[mm]
19
22
22
24
24
Page 16/34
