3. Débranchez le câble PWM de la borne AA5-X2:7-8.
Isolez correctement les fils.
4. Assurez-vous que le ventilateur (GQ2) et la pompe
de circulation (GP2) fonctionnent.
5. Si nécessaire, réglez la vitesse du ventilateur grâce
au potentiomètre (SF3).
6. Démarrez la pompe à chaleur.
Démarrage avec ventilation uniquement
Dans les cas où NIBE FLM doit fonctionner avec un sys-
tème de ventilation uniquement, par exemple avant que
le côté saumure ne soit prêt à être branché. Dans ce
mode, la pompe de circulation doit être désactivée.
1. Suivez les points 1-6 indiqués dans « Démarrage avec
une autre pompe à chaleur », mais laissez le commu-
tateur de la pompe de circulation (SF2) en mode "0".
2. Lorsque le côté eau glycolée est branché, le commu-
tateur de la pompe de circulation (SF2) est réglé en
mode "1".
Démarrer avec une autre pompe à chaleur
Démarrez la pompe à eau glycolée de la pompe à chaleur
(référez-vous au manuel de votre pompe à chaleur).
Le débit d'eau glycolée dans NIBE FLM est régulé par la
vanne d'équilibrage (RN1), de sorte que la différence de
température entre l'eau glycolée entrant et sortant de
NIBE FLM soit de 2–4 degrés. La température est mesurée
à l'aide d'un équipement de test externe.
Les ajustements sont réalisés pendant le fonctionnement
de la pompe à chaleur. La différence de température
s'applique pour une température ambiante de 20 C et
d'eau glycolée de 0 C.
Le débit d'eau glycolée dans NIBE FLM se situe entre
0,1 l/s (360 l/h) et 0,15 l/s (540 l/h) avec la différence de
température déterminée ci-dessus, en fonction du débit
de ventilation.
Quand la pompe à chaleur est à l'arrêt, la pompe de cir-
culation interne de NIBE FLM délivre entre 0,085 l/s
(306 l/h) et 0,125 l/s (450 l/h) en débit de charge retour
au collecteur. Ceci s'applique à une pompe à chaleur
d'une puissance nominale de 4 kW environ. Pour une
pompe à chaleur de 15 kW, le débit correspondant est
compris entre 0,09 l/s (324 l/h) et 0,14 l/s (504 l/h).
NIBE FLM
Régler la ventilation
La ventilation doit être réglée conformément aux normes
en vigueur. Si le module NIBE FLM est raccordé à une
pompe à chaleur compatible, le réglage s'effectue dans
le menu 5.1.5. Dans le cas contraire, la puissance de la
ventilation est réglée via un potentiomètre (AA5-SF3).
Dans le cas où la ventilation est réglée vaguement au
moment de l'installation, il est important de demander
et d'autoriser un ajustement de la ventilation.
REMARQUE!
Demandez un ajustement de la ventilation pour
achever le réglage.

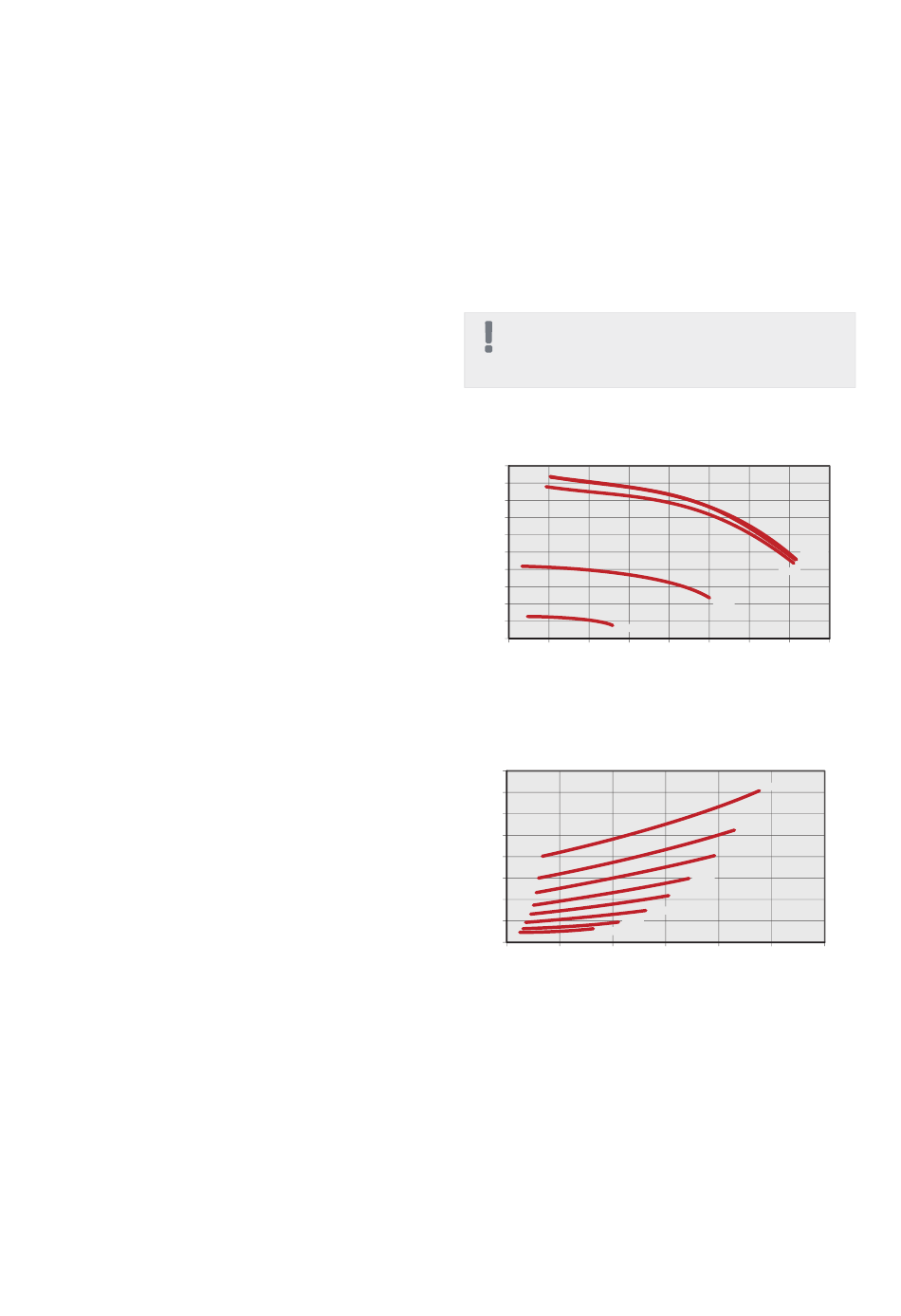

Capacité de ventilation
Pression disponible
Tillgängligt tryck
(Pa)
500
450
400
350
300
250
200
150
100
50
20%
0
0 50 100 150
25
Puissance ventilateur courant continu
Effekt
Puissance
(w)
160
140
120
100
80
60
40
20
40%
30%
0
0 20 40
Chapitre 6 |
80-
100%
60%
40%
200 250 300 350 (l/s)
50 75 (m 3 /h)
Débit d'air Luftflöde
100%
90%
80%
70%
60%
50%
60 80 100 120
Débit d'air
Luftflöde
(l/s)
Mise en service et réglage 23
