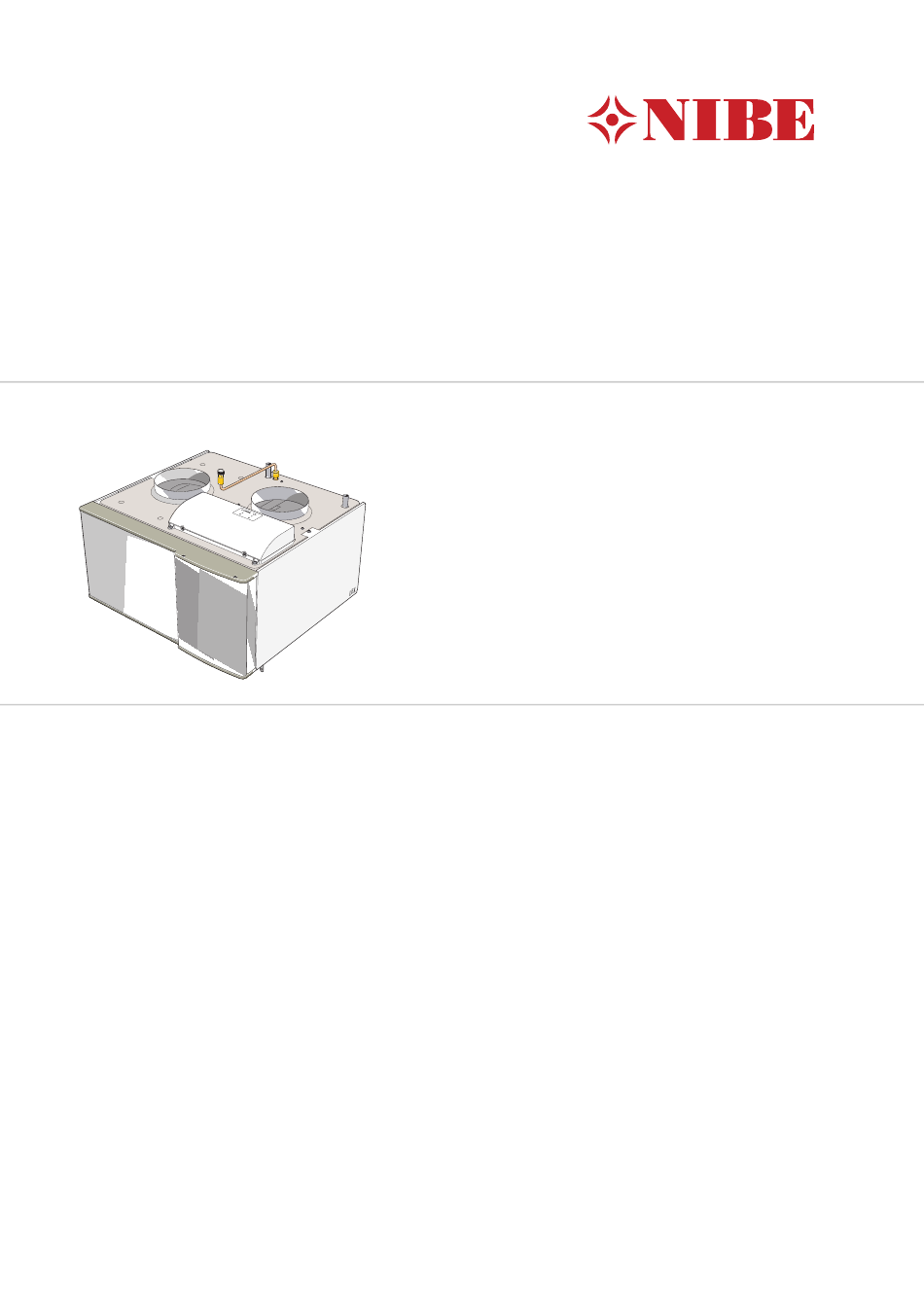

Manuel d'installation
NIBE FLM
Module d'extraction d'air
IHB FR 1549-3
331705

Publicité

Table des Matières
loading

Manuels Connexes pour Nibe FLM

Sommaire des Matières pour Nibe FLM

  • Page 1 Manuel d'installation NIBE FLM Module d'extraction d'air IHB FR 1549-3 331705...

  • Page 3: Table Des Matières

    Flexible d'eau de condensation 11 Données techniques Raccordement ventilation générale Débit de ventilation Dimensions et coordonnées d'implantation Ajuster la ventilation Caractéristiques techniques Étiquetage énergétique Installation alternative Schéma du circuit électrique 5 Connexions électriques Index Généralités Branchements NIBE FLM Table des matières |...

  • Page 4: Informations Importantes

    Marquage NIBE FLM est marquée CE et répond IP21. Le marquage CE signifie que NIBE garantit que ce pro- duit est conforme à toutes les règlementations corres- pondantes, d'après les directives européennes concer- nées. Le marquage CE est obligatoire pour la plupart des produits vendus dans l'UE, quel que soit leur lieu de fabrication.

  • Page 5: Contrôle De L'installation

    Soupape de sécurité Vannes d'arrêt Réglage de la pompe de circulation Vérification du joint hydraulique de conde- nsat Vanne de régulation Électricité (page 16) Branchements Tension de phase Alimentation reliée 230 V Fusibles du circuit NIBE FLM Chapitre 1 | Informations importantes...
  • Page 6 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Pour les pays non mentionnés dans cette liste, veuillez contacter Nibe Suède ou vous rendre sur www.nibe.eu pour plus d'informations. Chapitre 1 |...

  • Page 7: Livraison Et Manipulation

    Le module d'extraction d'air doit être transporté et stocké au sec. Montage NIBE FLM est installé au dessus de la pompe à chaleur géothermique ou indépendamment sur des équerres. Le bruit provenant de la pompe de circulation ou du Vanne de régulation Ø...

  • Page 8: La Conception Du Module D'extraction D'air

    3 La conception du module d'extraction d'air BT21 XL32 QM21 XL31 BT20 HQ10 AA100 AA5-S2 BT20 XL31 QM21 XL32 BT26 BT27 HQ10 AA100 BT21 EP16 XL40 BT27 BT26 Chapitre 3 | La conception du module d'extraction d'air NIBE FLM...
  • Page 9 Module d'extraction d'air Composants électriques Carte auxiliaire NIBE FLM AA5-S2 Commutateur DIP AA100 Carte de jonction Branchements des tuyaux Commutateur, position 0 - 1, commutateur Raccordement, eau glycolée entrante, anneau principal de compression Ø 15 mm Commutateur, position 0 - 1, pompe de circu- Raccordement, eau glycolée sortante, anneau...

  • Page 10: Raccordement Des Tuyaux Et De La Ventilation

    Purgez le système à l'aide de la Ventilateur vanne de purge (QM21). Lors de la purge, le commutateur de la pompe de circulation (SF2) doit être réglé sur ”0”. Chapitre 4 | Raccordement des tuyaux et de la ventilation NIBE FLM...

  • Page 11: Dimensions Et Branchements Des Tuyaux

    1. Retirer le capot avant de la pompe à chaleur. 2. Retirez le panneau supérieur de la pompe à cha- leur (fixé avec 6 vis x). 3. Installez NIBE FLM par le haut et placez-le en le faisant glisser. 4. Fixez NIBE FLM avec les 2 vis fournies.

  • Page 12: Branchement À Une Autre Pompe À Chaleur

    Branchement à une autre pompe à chaleur Côté saumure 1. Installez NIBE FLM sur des équerres. Transmission en boucle fermée vers la eau 2. Raccordez les tuyaux d'eau glycolée et de ventila- tion. glycolée Puissance transmise Effektöverföring till köldbärare (kW) Saumure entrante à...

  • Page 13: Flexible D'eau De Condensation

    (XL40). 2. Modelez le flexible dans un joint d'eau (voir image). Si NIBE FLM est raccordé à F1245/F1255, il y a de la place pour le flexible et le joint d'eau dans l'iso- lation de la pompe à chaleur.

  • Page 14: Raccordement Ventilation Générale

    à une distance appropriée de la hotte de cuisine. Cette distance ne doit pas être inférieure à 1,5 m, mais peut Raccordez la NIBE FLM de sorte que la totalité de l'air varier selon les installations. évacué, sauf l'air du conduit d'évacuation (ventilateur de cuisine), passe par l'échangeur de chaleur (EP1) dans...

  • Page 15: Installation Alternative

    Installation alternative Rafraîchissement passif Dans les cas où le rafraîchissement passif peut être choisi en priorité, NIBE FLM peut être installée dans le circuit eau glycolée après la pompe à chaleur dans le sens du débit. QM21 Le rafraîchissement passif nécessite l'installation d'une sonde d'ambiance dans l'une des pièces dans lesquelles...

  • Page 16: Connexions Électriques

    F11X5/F11X5/F1345, il est possible de raccorder l'ali- NIBE FLM mentation pour la NIBE FLM n°. 1 sur le bornier dans la pompe à chaleur. Si c'est le cas, retirez la prise du câble de connexion (W1) puis raccordez le câble au...
  • Page 17 AA2-X6 Raccordement de l'alimentation à la NIBE FLM n°. F1245/F1255 NIBE FLM n° 2-4 est raccordé à une prise murale mono- phasée ou à une installation permanente. Pour des in- stallations permanentes, la NIBE FLM doit être équipée NIBE FLM en amont d'un commutateur d'isolation avec un écart...
  • Page 18 F1145/F1155/F1245/F1255 ou sur le bornier X6 de la F1345 et sur le bornier AA101:X10 de la F1345 2.0. NIBE FLM n° 3 est raccordé au bornier de la carte auxi- liaire (AA5-X4) dans NIBE FLM n° 2. NIBE FLM n° 4 est raccordé de la même manière à la NIBE FLM n°...

  • Page 19: Raccordements Optionnels

    Branchement à une autre pompe à chaleur Raccordements optionnels Dans les cas où NIBE FLM est installé conjointement à Branchement d'une sonde d'ambiance pour le une autre pompe à chaleur, branchez le module d'ex- rafraîchissement passif traction d'air à une prise murale monophasée mise à...
  • Page 20 1 3 12 3 -X20 -X21 L L L N N N L N PE K2 K3 C NO NC C NO NC 13 14 -EP14 -EP15 QN10 GP16 -AA3-X7 0-10V -BF1 -GP16 Externe AZ1-BT50 Chapitre 5 | Connexions électriques NIBE FLM...
  • Page 21 Raccordement du ventilateur du conduit et du registre. Connecter le moteur à AA5-X9:4 (signal), AA5-X9:3 (N) et AA5-X10:2 (230V). Les connexions sur AA5-X10 et PE sont occupées et elles doivent être fixées avec un serrage quelconque. AA5-X10 AA5-X9 Externe NIBE FLM Chapitre 5 | Connexions électriques...

  • Page 22: Réglages Programme

    6 Réglages programme Le réglage du programme de NIBE FLM peut s'effectuer Diff. min. évac. exter. à l'aide du guide de démarrage ou directement dans Permet de définir de combien la température extérieure le système de menus (voir le menu des accessoires 5.3) doit être inférieure à...

  • Page 23: Menu 5.4 - Entrées/Sorties Circuit

    Active le « fonctionnement continu de la pompe » dans FLM. Vitesse de pompe Permet de sélectionner la vitesse de la pompe de circu- lation dans FLM. Voir le réglage et le schéma de la po- mpe. durée entre dégivrages Permet de sélectionner le délai minimum entre les cycles de dégivrage de l'échangeur thermique dans le...

  • Page 24: Mise En Service Et Réglage Préparations

    7. Continuez à remplir jusqu'à ce que de l'eau pénètre dans la conduite de retour. 8. Ventilez le système à eau glycolée à l'aide de la vanne de purge (QM21) du NIBE FLM. 9. Fermez les vannes situées au niveau du raccord de remplissage.

  • Page 25: Démarrage Et Inspection

    (504 l/h). ATTENTION! Démarrage avec ventilation uniquement Tant que le guide de démarrage est actif, au- Dans les cas où NIBE FLM doit fonctionner avec un sys- cune fonction de l'installation ne débutera tème de ventilation uniquement, par exemple avant automatiquement.

  • Page 26: Régler La Ventilation

    Démarrage avec ventilation uniquement et d'autoriser un ajustement de la ventilation. Dans les cas où NIBE FLM doit fonctionner avec un sys- REMARQUE! tème de ventilation uniquement, par exemple avant Demandez un ajustement de la ventilation que le côté...

  • Page 27: Régler La Vitesse De La Pompe

    100 % 80 % 60 % 40 % Débit Flöde (l/h) 1000 1200 (l/h) Capacité de la pompe de Pression circulation Tryck (kPa) (kPa) 40 % 60 % 100 % 80 % Débit Flöde (l/h) (l/h) 1000 1200 NIBE FLM Chapitre 7 | Mise en service et réglage...

  • Page 28: Entretien Opérations D'entretien

    Il est généralement plus facile de démarrer la pompe de circulation lorsque la NIBE FLM est en marche, avec le commutateur (SF1) réglé sur « 1 ». Si vous aidez au démarrage de la pompe de circulation lorsque la NIBE FLM est en marche, attendez-vous à...

  • Page 29: Perturbations Du Confort

    à la section Dépannage. de la pompe. Vous n'avez pas besoin de choisir « mode aide » en cas de problèmes avec NIBE FLM. Dans la plupart des cas, la pompe à chaleur F11X5/F11X5/F1345 relève toute interférence opéra- REMARQUE! tionnelle (pouvant conduire à...

  • Page 30: Dépannage

    Si NIBE FLM est connectée à F11X5/F11X5/F1345 : ■ Accédez au menu 1.2 et sélectionnez « normal ». Si NIBE FLM est raccordé à une autre pompe à chaleur : Vérifier le potentiomètre (SF3). Commutateur externe permettant de modifier la vi- ■...

  • Page 31: Accessoires

    10 Accessoires Sonde d'ambianceRTS 40 Réf. 067 065 Supports Fixation murale de NIBE FLM. Réf. 067 083 NIBE FLM Chapitre 10 | Accessoires...

  • Page 32: Données Techniques

    11 Données techniques Dimensions et coordonnées d'implantation Ø160 Chapitre 11 | Données techniques NIBE FLM...

  • Page 33: Caractéristiques Techniques

    Niveau de puissance sonore conformément à EN 12102. Niveau de puissance sonore (L dB(A) 36-46 W(A) Dimensions et poids Largeur Profondeur Hauteur Poids Référence 067 011 La valeur varie avec la courbe du ventilateur sélectio- nné. NIBE FLM Chapitre 11 | Données techniques...

  • Page 34: Étiquetage Énergétique

    Voir la section Installation standard à la page 14. tion de la façade Informations sur le pré-assemblage/désassemblage Voir la section Récupération à la page 4. Ce manuel d'installation est également disponible sur le site www.nibe.fr. Consommation électrique annuelle kWh/an Économies de chauffage annuelles, kWh d'énergie...

  • Page 35: Schéma Du Circuit Électrique

    Schéma du circuit électrique NIBE FLM Chapitre 11 | Données techniques...
  • Page 36 Chapitre 11 | Données techniques NIBE FLM...

  • Page 37: Index

    Vase d'expansion à pression, 12 Informations relatives à la sécurité, 4 Contact, 6 Contrôle de l'installation, 5 Marquage, 4 Numéro de série, 4 Symboles, 4 La conception du module d'extraction d'air, 8 Liste des composants, 9 NIBE FLM Chapitre 12 | Index...
  • Page 40 WS name: -Gemensamt WS version: a129 (working edition) Publish date: 2015-12-15 11:19 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331705...
