Démarrage et inspection
SF2
Démarrage avec une pompe à chaleur
compatible
REMARQUE!
À des températures extérieures froides et lor-
sque le ventilateur d'extraction d'air de la po-
mpe à chaleur compatible est en fonctionneme-
nt, le module NIBE FLM ne doit pas être désacti-
vé ou arrêté à l'aide de la prise secteur. Cela
entraîne un risque de gel du module NIBE FLM.

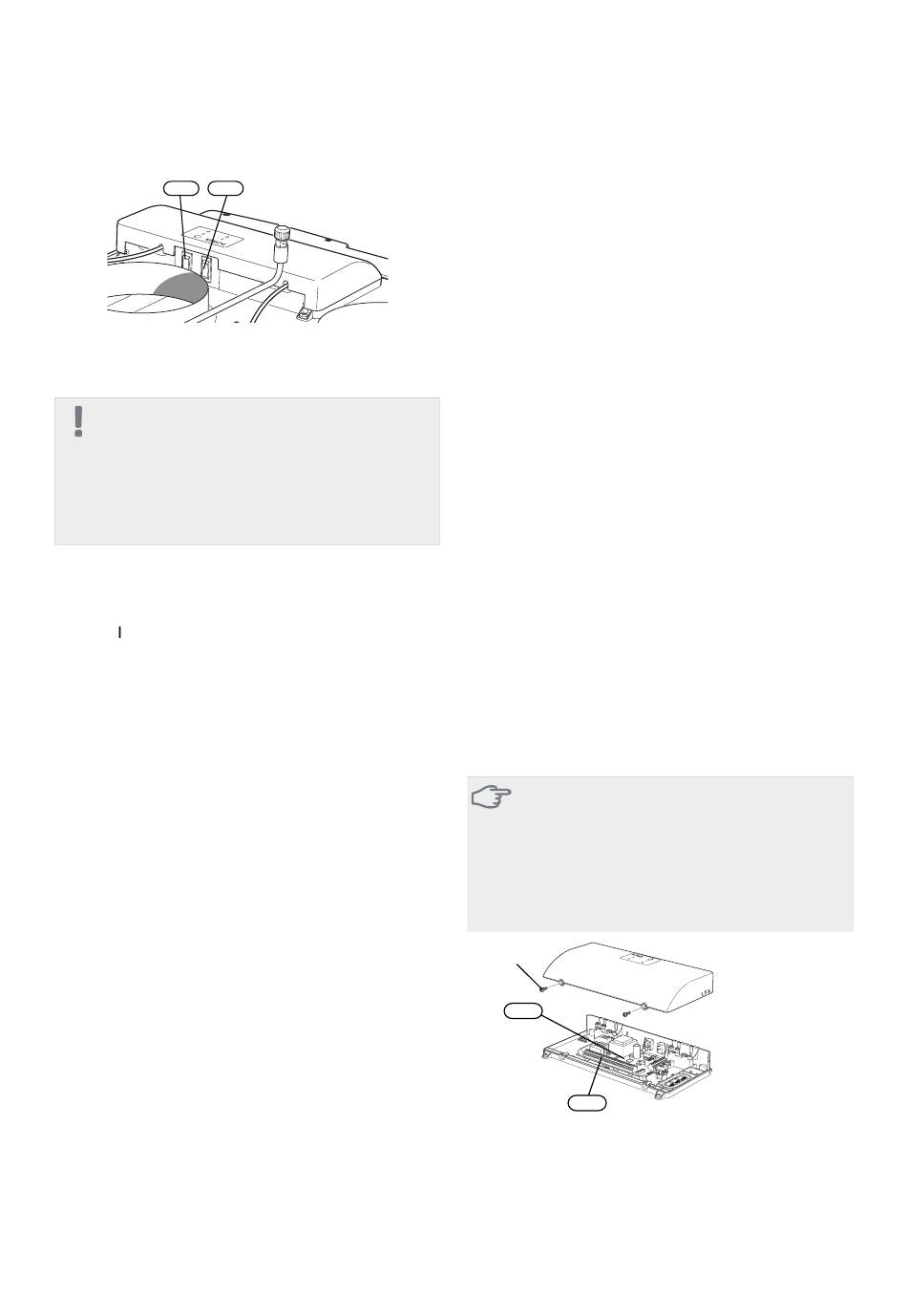

1. Réglez le commutateur principal SF1 et le commuta-
teur de la pompe de circulation SF2 de NIBE FLM en
mode "1"..
2. Réglez le commutateur de la pompe à chaleur (SF1)
sur « ».
3. Suivez les instructions indiquées dans le guide de
démarrage sur l'écran de la pompe à chaleur. Si le
guide de démarrage ne s'exécute pas lors de la mise
sous tension de la pompe à chaleur, démarrez-le
manuellement à partir du menu 5.7.
4. Assurez-vous que le ventilateur (GQ2) et la pompe
de circulation (GP2) fonctionnent.
Démarrage avec ventilation uniquement
Dans les cas où NIBE FLM doit fonctionner avec un sys-
tème de ventilation uniquement, par exemple avant que
le côté saumure ne soit prêt à être branché. Dans ce
mode, la pompe de circulation doit être désactivée.
SF2
1. Suivez les points 1-4 indiqués dans la rubrique
« Démarrage avec des pompes à chaleur NIBE », mais
laissez le commutateur de la pompe de circulation
(SF2) en mode "0".
2. Lorsque le côté eau glycolée est branché, le commu-
tateur de la pompe de circulation SF2 est réglé en
mode "1".
22 Chapitre 6 | Mise en service et réglage
SF1
SF1
Mise en service avec une pompe à chaleur
compatible
Lorsque la pompe à chaleur est activée pour la première
fois, un guide de démarrage s'ouvre automatiquement.
Les instructions du guide de démarrage indiquent les
mesures à prendre lors du premier démarrage ainsi que
les réglages par défaut de la pompe à chaleur.
Le guide de démarrage garantit que le démarrage est
effectué correctement et ne peut pas être ignoré.Il est
possible d'ouvrir le guide de démarrage ultérieurement
à partir du menu 5.7.
Le débit d'eau glycolée dans le module NIBE FLM est ré-
gulé par la pompe de circulation (GP2) et la vanne
d'équilibrage (RN1) de sorte que la différence de tempé-
rature entre l'eau glycolée entrant et sortant du module
NIBE FLM soit de 2–4 °C. La température est mesurée à
l'aide d'un équipement de test externe.
Les ajustements sont réalisés pendant le fonctionnement
de la pompe à chaleur. La différence de température
s'applique pour une température ambiante de 20 °C et
d'eau glycolée de 0 °C.
Le débit d'eau glycolée dans le module NIBE FLM se situe
entre 0,1 l/s (360 l/h) et 0,15 l/s (540 l/h) avec la différe-
nce de température déterminée ci-dessus, en fonction
du débit de ventilation.
Lorsque la pompe à chaleur est à l'arrêt, la pompe de
circulation interne du module NIBE FLM délivre entre
0,085 l/s (306 l/h) et 0,125 l/s (450 l/h) en débit de
charge retour au collecteur.
Ceci s'applique à une pompe à chaleur d'une puissance
nominale d'environ 4 kW.
Pour une pompe à chaleur de 15 kW, le débit correspo-
ndant est compris entre 0,09 l/s (324 l/h) et 0,14 l/s
(504 l/h).
ATTENTION!
Tant que le guide de démarrage est actif, au-
cune fonction de l'installation ne débutera au-
tomatiquement.
Ce guide réapparaîtra à chaque redémarrage
de l'installation, tant qu'il n'est pas désélection-
né sur la dernière page.
T20
AA5
SF3
Démarrer avec une autre pompe à chaleur
1. Réglez le commutateur principal (SF1) et le commu-
tateur de la pompe de circulation (SF2) en mode "0".
2. Réglez le commutateur principal (SF1) et le commu-
tateur de la pompe de circulation (SF2) de NIBE FLM
en mode "1".
S3 AA5-S2 AA5
NIBE FLM
