4 Raccordement hydraulique et
de la ventilation
Raccordements
hydrauliques
L'installation des tuyaux doit être effectuée conformé-
ment aux normes et directives en vigueur.
La température la plus basse admise de l'eau glycolée
entrante est de -8 °C.
Les tuyaux et toutes les autres surfaces froides doivent
être isolés avec un matériau anti-diffusion pour éviter
toute condensation.
LÉGENDE DES SYMBOLES
Sym-
Signification
bole
Vanne d'arrêt
Clapet anti-retour
Pompe de circulation
Vase d'expansion
Vanne à sphère avec filtre
Ventilateur
Manomètre
P
Soupape de sécurité
Vanne de régulation
Vanne 3 voies directionnelle/dérivation manuelle
Forage vertical
Capteur horizontal
10
Chapitre 4 | Raccordement hydraulique et de la ventilation

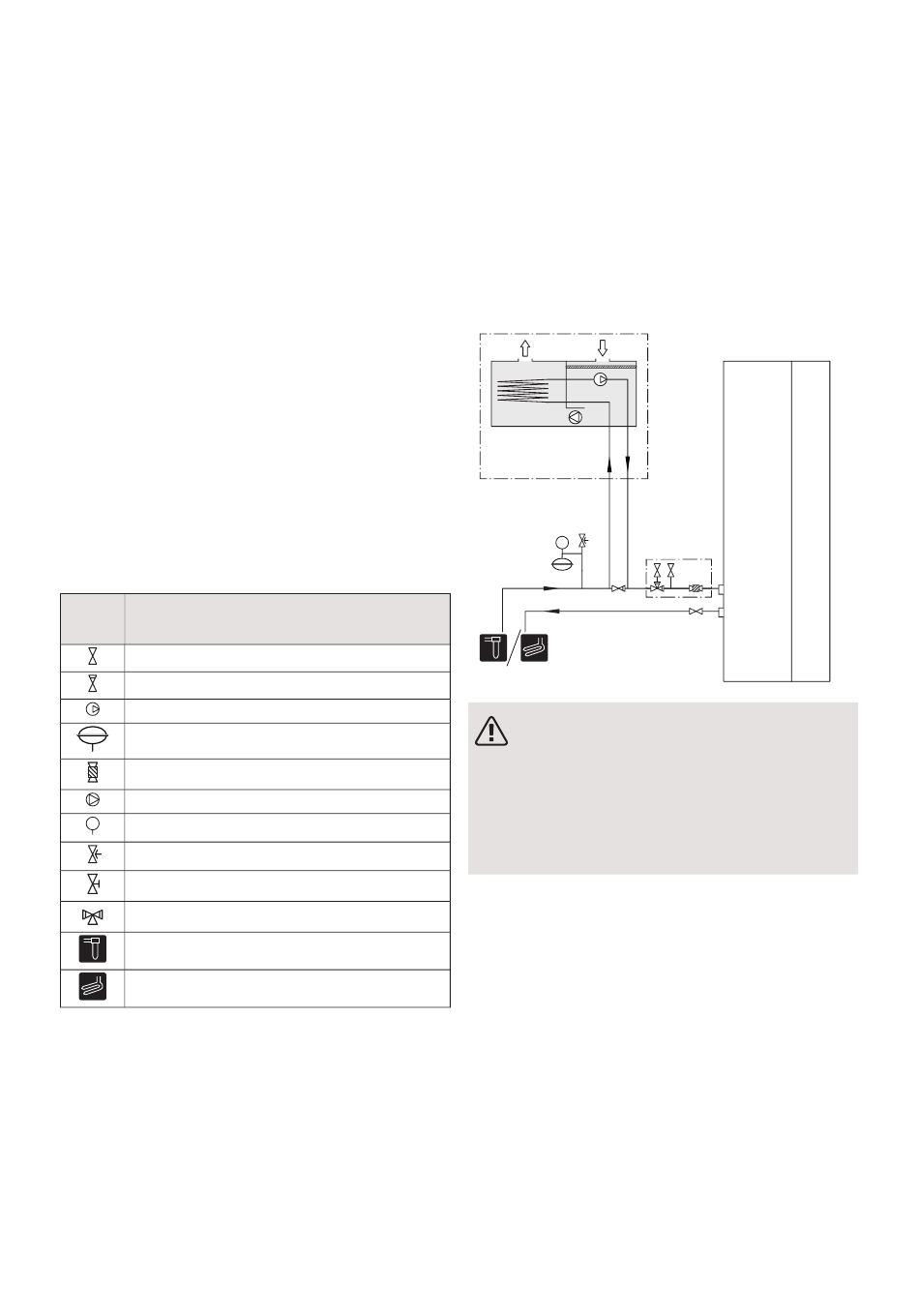

SCHÉMA DE PRINCIPE
P
REMARQUE!
Il peut être nécessaire de purger le système
pendant l'installation et après un certain temps
d'utilisation. La purge s'effectue via la vanne
de purge (QM21). Lors de la purge, réglez le
commutateur de la pompe de circulation (SF2)
sur la position "0".
POMPES À CHALEUR NIBE COMPATIBLES
NIBE FLM assure la ventilation du bâtiment et pré-
chauffe l'eau glycolée, quelle que soit la pompe à chaleur
géothermique installée ; toutefois, lorsque le module
NIBE FLM est installé en conjonction avec une pompe
à chaleur géothermique compatible, il est possible de
régler les paramètres, de lire les valeurs des sondes,
etc., sur l'écran de la pompe à chaleur.
Produits compatibles
• F1145
• F1245
• F1155
• F1255
-QZ20
• F1345
• F1355
NIBE FLM
