3.8

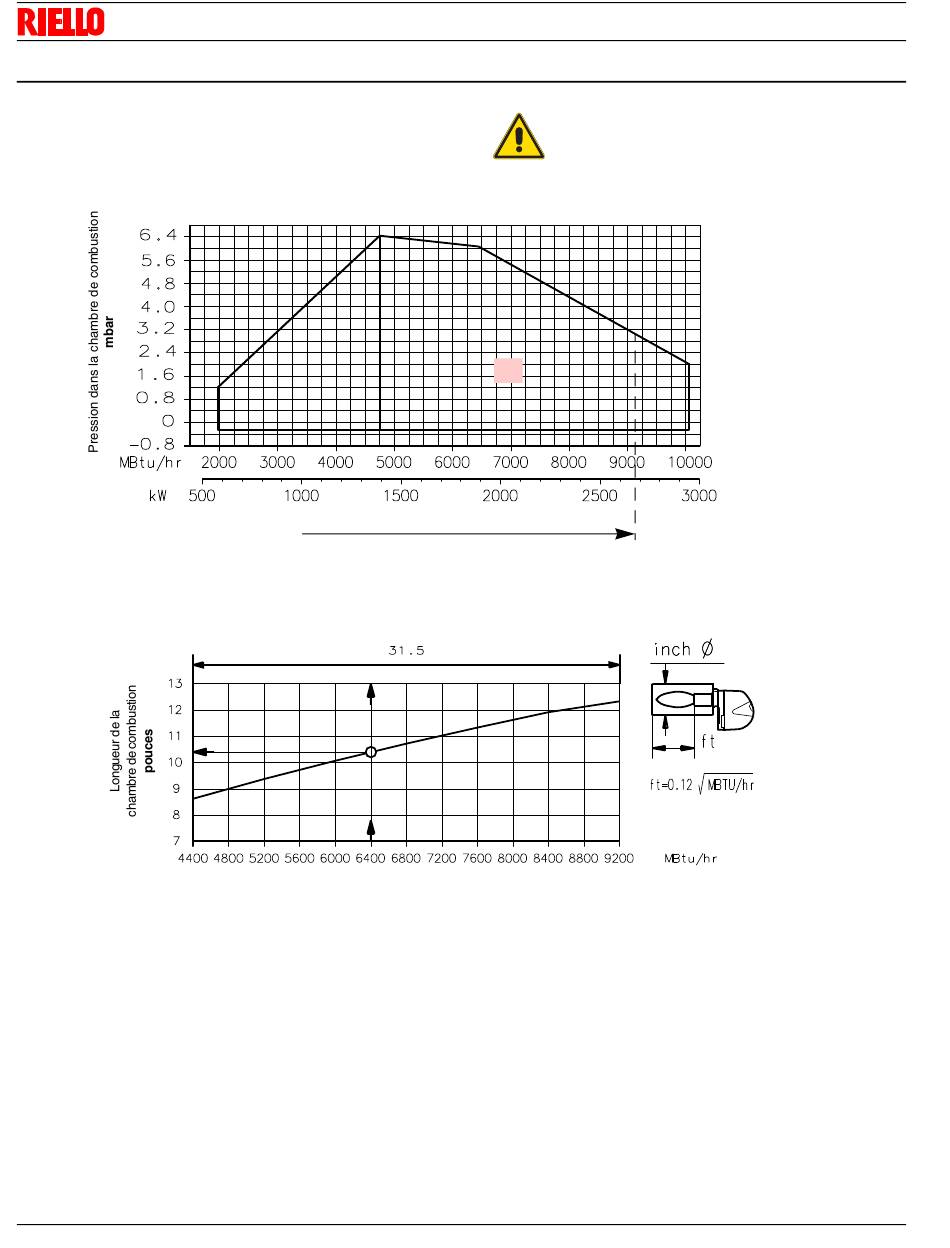

Plages de puissance

La puissance maximale est choisie dans la zone A du schéma
(Fig. 4).
La puissance minimale ne doit pas être inférieure à la limite mini-
male du schéma.
Les plages de puissance ont été obtenues dans des chaudières
d'essai spéciales. La Fig. 5 montre le diamètre et la longueur de la
chambre de combustion.
3.8.1 Procédure concernant
fonctionnement du brûleur dans des centrales de
haute altitude
Chercher la capacité corrigée du brûleur correspondant à l'altitude de la
centrale dans le tableau 1 et la pression corrigée dans le tableau 2.
Contrôler dans le graphique de la plage de puissance du brûleur (Fig. 4), si
le point de fonctionnement défini par les valeurs ci-dessus se trouve dans
les limites de la plage.
Si non, un brûleur de dimensions plus grandes est nécessaire.
Note
Les tableaux sont basés uniquement sur la variation de l'altitude (tempéra-
ture de référence = 68°F, 20°C)
Pour obtenir la correction combinée en cas de température d'air différente,
une compensation de 1000 pieds tous les 20°F (305 m tous les 11°C) est
applicable (100 ft = 2°F).
20024967
Description technique du brûleur
Plage de puissance pour le tableau canadien C-ETL
les conditions de
10
La plage de puissance a été obtenue en prenant
comme valeurs de référence une température de
salle de 68 ºF et une pression atmosphérique de
394 "wc (environ 0 pieds au dessus du niveau de la
ATTENTION
mer) et avec la tête de combustion réglée.
A
Exemple
Puissance de 6400 Mbtu/hr - diamètre de 31,5 pouces - longueur
de 10,4 pieds.
Exemple
Capacité nominale = 6000 MBtu/hr - Pression nominale de l'air = 1,5"w.c.
Altitude réelle = 5000 pieds - Température réelle = 108°F
 = 108°F - 68°F (Temp. de référence) = 40°F (équivalent à une variation
de 2000 pieds)
40 : 2 = 20 x 100 = 2000 pieds
En procédant comme décrit ci-dessus et en considérant une « altitude vir-
tuelle » de (5000 + 2000) pieds
- 6000 MBtu/h à 7000 pieds, la capacité corrigée est de 7694 MBtu/h
- 1,5" WC à 7000 pieds, la pression d'air du brûleur corrigée est de 1,92
Conditions de référence (Tableaux 1-2):
– Température ambiante 68 °F (20 °C)
– Pression barométrique 394" wc (1000 mbar)
– Altitude 328 pieds au dessus du niveau de la mer (100 m au dessus du
niveau de la mer).
D9093
D9086
Fig. 4
Fig. 5
