Plages De Puissance; Dimensions Minimales Du Foyer - Riello RS 28/M Instructions Pour Installation, Utilisation Et Entretien

(A)
Diamètre (pouces)
(B)

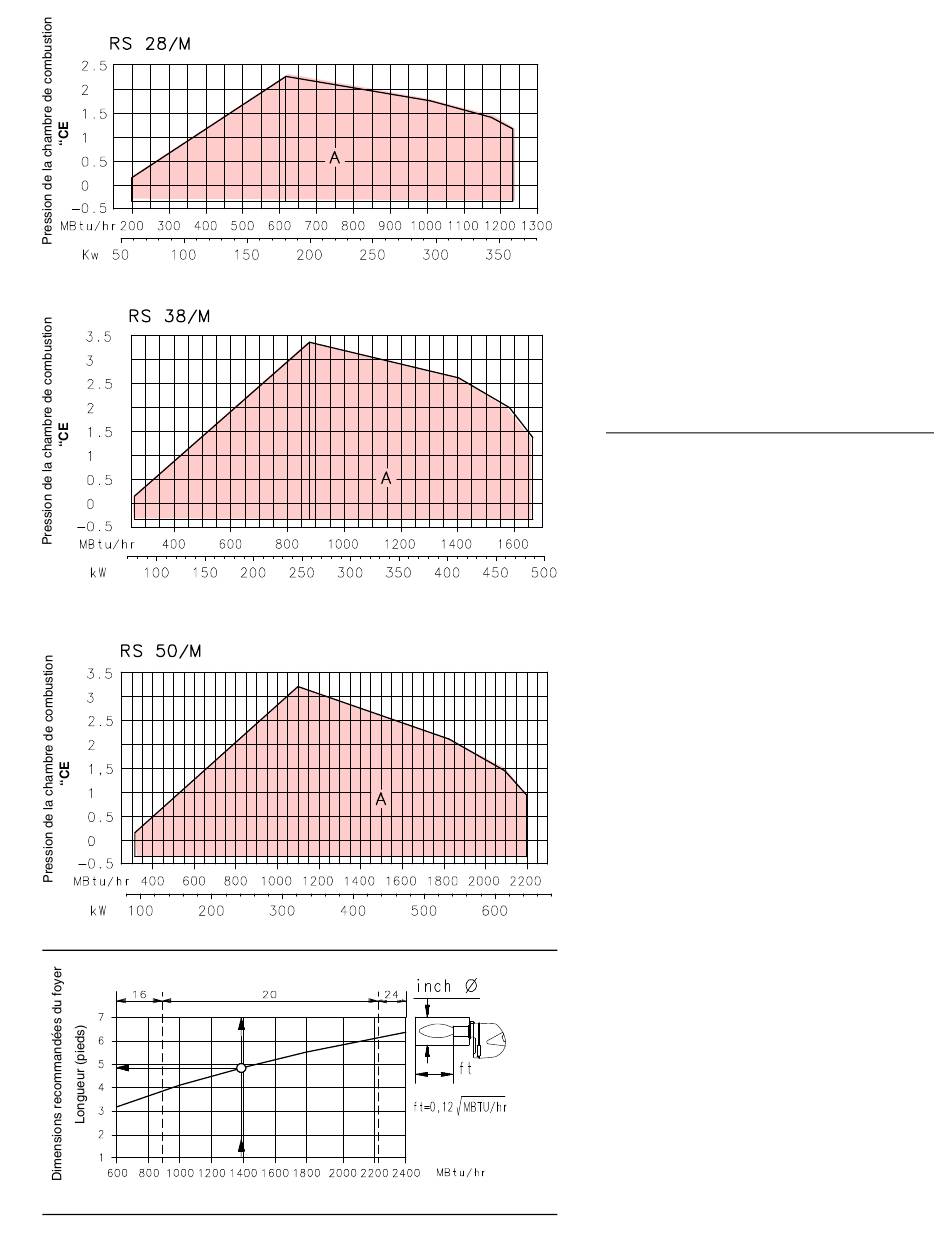

PLAGES DE PUISSANCE (A)
Au cours du fonctionnement, la puissance du brûleur
varie entre:
• PUISSANCE MAXIMUM, choisie dans la zone A,
• PUISSANCE MINIMUM, qui ne doit pas être
inférieure à la limite minimum dans le diagramme.
RS 28/M
RS 38/M
RS 50/M
Important:
La gamme de valeurs de la PLAGE DE PUISSANCE a
été obtenue en considérant une température ambiante
de 68 °F (20 °C), et une pression atmosphérique de
394" CE et avec la tête de combustion ajustée comme
indiqué à la page 8.
Remarque:
Les zones de plage de travail indiquées sur la figure (A)
ont été réduites de 10% relativement la gamme maxi-
male qui peut être atteinte.
Consulter l'Annexe à la page 24 pour le fonctionnement
à différentes températures environnantes et/ou altitu-
des.
DIMENSIONS MINIMALES DU FOYER (B)
Les plages de puissance sont réglées conformément à
des chaudières d'essai certifiées.
La Figure B) indique le diamètre et la longueur de la
chambre de combustion de test.
Exemple:
puissance de 1388 MBtu/h:
diamètre de 20 po - longueur de 4,9 pi
D2259
D2918
5
= 198 MBtu/hr 58 kW
= 266 MBtu/hr 78 kW
= 321 MBtu/hr 94 kW
