Proline Prosonic Flow I

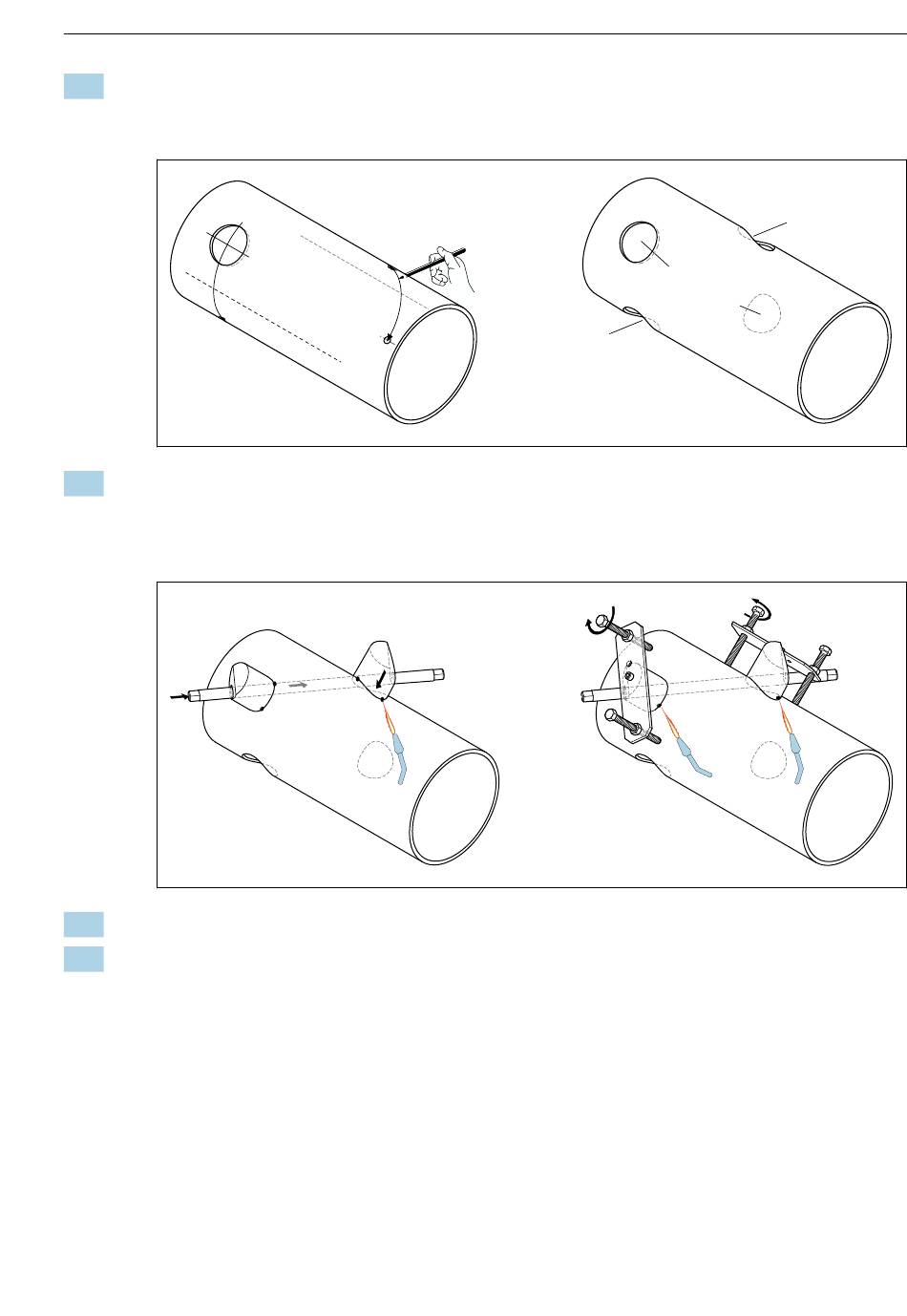

10. Découper les trous de perçage et préparer les trous (ébavurer, nettoyer) pour souder les
supports de capteur. Les trous pour les supports de capteur sont par paires (CH 1 - CH 1
et CH 2 - CH 2).
11. Insérer les supports de capteur dans les deux premiers trous de perçage et les aligner
avec la tige d' a lignement (outil d' a lignement). Souder par points avec la machine à
souder, puis souder solidement les deux supports de capteur. Pour aligner la tige
d' a lignement, visser les deux guides dans les supports de capteur.
12. Souder les deux supports de capteur.
13. Contrôler une nouvelle fois la longueur de la corde, les espacements des capteurs et les
longueurs d' a rc. Les écarts éventuels par rapport à la longueur correcte peuvent être
entrés ultérieurement comme facteurs de correction lors de la mise en service du point
de mesure.
Endress+Hauser
CH 1
CH 2
CH 2
Montage
CH 1
A0044960
A0044961
21
