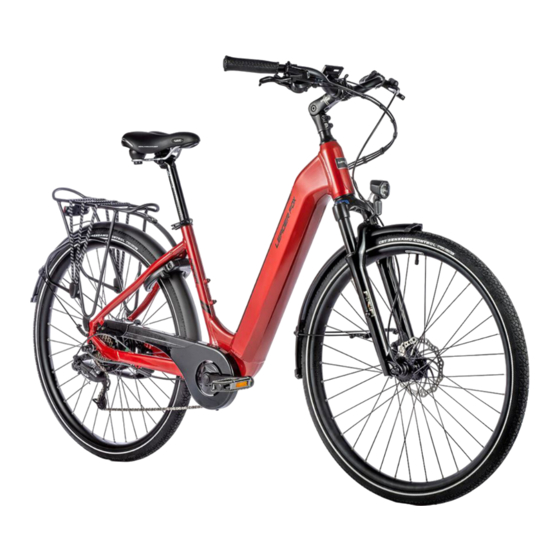

- Page 1 NOTICE D’UTILISATEUR POUR VAE. Conformément à la loi, le distributeur doit fournir la notice d’utilisateur avec chaque VAE. E – BIKE POWER RIDE Nara...
- Page 2 Introduction Chers utilisateurs, Veuillez lire attentivement ces informations concernant votre vélo E-LF afin qu’il vous procure un fonctionnement optimal. Le texte qui suit est une description complète qui vous donnera tous les détails et aspects de votre écran de contrôle (installation, réglages et fonctionnement général). Vous y trouverez également des informations vous permettant de régler les éventuels problèmes et pannes.
-
Page 3: Raisons Qui Peuvent Modifier Les Performances De Votre Vae
RAISONS QUI PEUVENT MODIFIER LES PERFORMANCES DE VOTRE VAE 1. Résistance au roulement des pneumatiques. Les VAE Leader Fox sont fournis avec des pneus offrant une faible résistance au roulement, ainsi qu’une haute résistance à la crevaison. Il est important que les pneus soient gonflés correctement ;... -
Page 4: Pour Votre Sécurité
Pour votre sécurité Batterie: NE PAS utiliser la batterie avec d’autres appareils ou à un autre usage. Votre batterie a été conçue spécialement pour votre VAE. NE PAS démonter ou modifier la batterie. NE PAS connecter les pôles positifs et négatifs de la batterie avec un objet métallique. NE PAS plonger la batterie dans l’eau , ni dans le feu. - Page 5 Batterie Démontage de la batterie : Pendant que vous déverrouillez la batterie, le couvercle se détachera apx. environ 1cm. Appuyez et maintenez la plaque de fixation et retirez la batterie. Coupe-batterie sur le tube supérieur :...
-
Page 6: Charge Et Entretien De La Batterie
CHARGE ET ENTRETIEN DE LA BATTERIE La batterie sera chargée dans un endroit sec, pour éviter les courts circuits. La batterie doit être chargée à 60% minimum, tous les 3 mois, même si vous n’utilisez pas le vélo. Ne jamais couvrir la batterie ou le chargeur. Ne pas laisser la batterie constamment connectée au chargeur. - Page 7 Dans le cas où la batterie serait allumée plus de 30 minutes sans utiliser le VAE, la batterie sera automatiquement mise en veille. La batterie s’éteindra complètement après 48 heures. Pour reprendre l’utilisation , vous devrez la rallumer d’abord avec l’interrupteur , ou la connecter au chargeur UN BON ENTRETIEN DE VOTRE BATTERIE PROLONGERA SA DUREE DE VIE.
-
Page 8: Ecran Lcd
Ecran LCD Paramètres électriques : DESCRIPTION DE L’ECRAN-APERCU DES FONCTIONS TOPOLOGIE DS 102 4 boutons faciles à utiliser. Ecran LCD 3.5’’ (FSTN) 5 modes pour le contrôle de puissance (OFF-ECO-TOUR- Logique de communication : UART. SPORT-TURBO) Alimentation par batterie 36 V Mode «... - Page 9 Interface Headlights : témoin de fonctionnement du phare avant. Walk assist : mode « marche à pied » 6 km/h. Error remind : ce témoin clignote en cas de problème. Il doit rester éteint lors d’une utilisation normale. System maintenance : vous signale un entretien à prévoir. USB : témoin de connection avec un PC (non fonctionnel sur ce modèle) Speed mode : affichage de la vitesse effective (SPEED) , maximale (MAX) , ou moyenne (AVG) Motor power : affichage de la puissance fournie (5 niveaux) et du niveau de puissance insuffisant.
-
Page 10: Controleur
Controleur Controller description: Fleche HAUT – monter dans le menu Fleche BAS– descendre dans le menu bouton marche/arret (ON/OFF) M – Menu... -
Page 11: Assemblage
ASSEMBLAGE Ensemble d'affichage : Veuillez faire attention au couple de serrage 1N.m des vis. Les dommages causés par un couple de serrage excessif ou un montage/démontage incorrect ne sont pas couverts par la garantie. - Page 12 A -mâchoire de serrage du contrôleur Ouvrez la mâchoire de serrage du contrôleur et placez-la sur le guidon dans la position de votre choix. Utiliser une clé Allen pour serrer la vis de blocage M3x8.Couple de serrage : 1 Nm Descriptif du connecteur : 1 –Fil rouge: Anode (24V/36V) 2 –Fil bleu: Cordon d'alimentation au contrôleur...
-
Page 13: Fonctionnement
Fonctionnement Mise en marche du système électrique de votre VAE Avant la mise en marche, faites une vérification des fils. Appuyez sur l'interrupteur situé sur le côté de la batterie pour mettre en fonction le sytème électrique. Le témoin s’allume. Mettez l’écran en marche en appuyant sur le bouton POWER pendant 2 secondes. -
Page 14: Vitesse Et Kilometrage
ALLUMAGE DES LUMIERES Appuyez sur le bouton + pendant 1 seconde pour allumer le phare . L’écran s’adaptera au mode choisi. VITESSE ET KILOMETRAGE Pour changer l’affichage du mode/ vitesse et du mode kilométrage , faites une courte pression sur le bouton M (Menu) AFFICHAGE DE LA BATTERIE Affiche la capacité... - Page 15 Effacement des données 10 secondes après la mise en fonction de l’écran ,maintenez le bouton M enfoncé pendant 3 secondes pour accéder à l’effaçage de certaines données, telles que TRIP, Vitesse AVG (vitesse moyenne), Vitesse MAX (vitesse maximale), TRIP TIME. L’affichage ODO ne peut être effacé.
- Page 16 Maintenance Entretien régulier - vérifier la propreté des différents organes électriques de votre VAE. - utilisez des produits testés et approuvés pour le nettoyage. - lubrifiez régulièrement la chaine avec une huile adaptée. - en hiver, lors du nettoyage, éliminez soigneusement toute présence de sel, notamment sur les parties électriques.
-
Page 17: Problèmes Et Solutions
Problèmes et solutions En cas de défaillance du système, effectuez son diagnostic ou contactez votre revendeur. L’écran ne s’allume pas - soyez sûr que la batterie soit bien chargée - vérifiez que la batterie soit bien insérée et en fonction (interrupteur ON) - vérifier les contacts entre l’écran et le bouton de contrôle Le moteur ne fonctionne pas en mode «... -
Page 18: Error Code
Attention En cas de problème, vous verrez s’afficher un message d'erreur. L'écran LCD affichera l'icône et un code d'erreur apparaîtra sur l'affichage de la vitesse. Voir leur signification dans le tableau ci-dessous. Error code Description sur voltage 0x10 sous voltage 0x11 défaut du signal de vitesse 0x12... -
Page 19: Garantie Des Pièces Électriques
Garantie des pièces électriques Demande de prise en charge de la garantie. Toute réclamation concernant les pièces électriques devra être formulée à votre revendeur. Pour toute réclamation, munissez-vous de votre facture d’achat, de votre certificat de garantie portant le numéro de série de votre batterie ; expliquez les raisons de cette demande et décrivez le défaut constaté. - Page 20 ATTENTION Lisez bien cette notice en totalité ; si vous ne comprenez pas un point, contactez votre revendeur qui vous aidera. Ne prêtez pas votre VAE à quelqu’un sans lui avoir clairement expliqué le fonctionnement du VAE. Les demandes résultantes d’un mauvais usage seront refusées. Votre VAE LF Energy n’est pas prévu pour une personne de moins de 15 ans ;...
- Page 21 Nous vous souhaitons bonne route avec votre nouveau VAE LEADER FOX. Your Leader Fox Team Czech brand of electric bicycles. BOHEMIA BIKE Address Na Pankráci 1724 14000 Praha 4 - Pankrác Development, design and manufacturing Okružní 697 České Budějovice 37001 Phone: 388 314 885 Email: info@leaderfox.cz...
