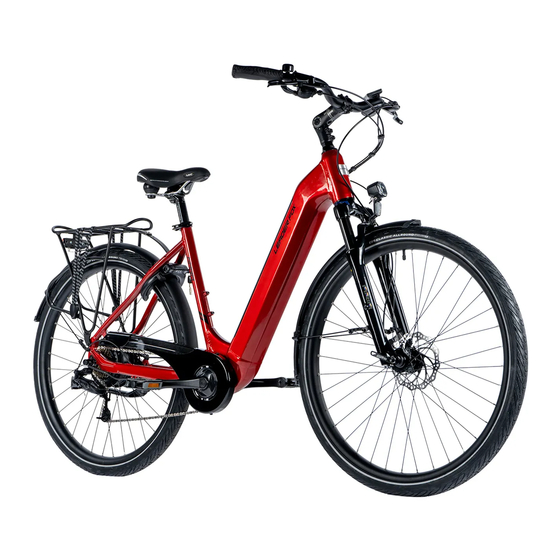

- Page 1 Traduit de Anglais vers Français - www.onlinedoctranslator.com Fonctionnement du vélo électrique Instructions En vertu de la loi, le revendeur est tenu de joindre le mode d'emploi du vélo électrique LEADER FOX à chaque produit E-VÉLO TOUR DE PUISSANCE Nara...
- Page 3 Introduction Chers utilisateurs, Veuillez lire attentivement toutes les informations concernant votre produit E-LF pour assurer un fonctionnement optimal de votre e-bike. Le texte suivant contenant une description complète vous fournira des informations sur tous les aspects et détails (y compris l'installation, la configuration et l'utilisation générale de l'écran) concernant l'utilisation de notre écran. Ce document d'instructions vous aidera également à...
- Page 4 Facteurs influençant l'autonomie du vélo électrique 1. Résistance au roulement des pneus.Les vélos électriques Leader Fox sont équipés de pneus à faible résistance au roulement et à résistance accrue à la crevaison. Il est également important que les pneus soient correctement gonflés.
- Page 5 Instruction de sécurité Batterie: Ne jetez pas la batterie au feu. Ne jetez pas la batterie dans l'eau. N'utilisez pas la batterie pour d'autres appareils. Il a été spécialement conçu pour ce modèle. Ne démontez pas et ne modifiez pas la batterie. Ne connectez pas les pôles positif et négatif de la batterie.
- Page 6 Batterie Démontage de la batterie : Pendant que vous déverrouillez la batterie, le couvercle se détachera apx. environ 1cm. Poussez et maintenez la plaque de fixation et retirez la batterie. Coupe-batterie sur tube supérieur :...
- Page 7 Charge et entretien de la batterie : Chargez la batterie dans un environnement sec pour éviter les dommages dus aux courts-circuits. Chargez la batterie à au moins 60 % de sa capacité une fois tous les 3 mois, même lorsque le vélo n'est pas utilisé. Ne couvrez pas la batterie ou le chargeur.
- Page 8 Dans le cas où la batterie serait allumée plus de 30 minutes et que le vélo ne serait pas utilisé, la batterie s'éteindrait automatiquement. La batterie s'éteint complètement après 48h. Après cette période, vous devez d'abord activer la batterie par le bouton de l'interrupteur ou connecter la batterie au chargeur.
- Page 9 affichage LCD Paramètres électriques : TOPOLOGIE DS102 Spécification de l'écran LCD 3,5" (FSTN) Méthode de communication : alimentation UART - 36 V Courant nominal – 18 mA Courant de fuite à l'arrêt – < 1 uA Température de fonctionnement – - 20 ~ 60 % Niveau d'étanchéité...
- Page 10 Aperçu fonctionnel Quatre boutons faciles à utiliser Cinq décrochages de commande d'assistance électrique (OFF-ECO- TOUR-SPORT-TURBO) Assistance à la marche 6km/k Affichage de la vitesse - vitesse en temps réel (SPEED), vitesse maximale (MAX), vitesse moyenne (AVG) Affichage du kilométrage - kilométrage sous-total (TRIP), kilométrage total (ODO) Affichage du temps de conduite (TRIP TIME) Indicateur de phare - indication d'état marche/arrêt...
- Page 11 Interface Phares - il indique quand le phare est allumé/éteint (l'icône n'est pas affichée) Assistance à la marche - il affiche le mode d'assistance à la marche de 6 km Rappel d'erreur - l'icône clignote en cas de dysfonctionnement du système, elle ne sera pas visible lors d'une utilisation normale Maintenance du système - elle indique quand le système doit être entretenu.
- Page 12 Manette Description du contrôleur : + - haut - - bas - allumer / éteindre M-Menu...
- Page 13 instructions de montage Assemblage d'affichage : Attention au couple de serrage 1N.m des vis. Les dommages causés par un couple de serrage excessif ou un montage/démontage incorrect ne sont pas couverts par la garantie.
- Page 14 Assemblage du contrôleur : Ouvrez la mâchoire de serrage du contrôleur et placez-la sur le guidon dans la position choisie. Utilisez une clé Allen pour serrer la vis de blocage M3x8.Couple de serrage : 1 Nm Description du connecteur : 1 – Fil rouge : Anode (24 V/36 V) 2 –...
- Page 15 Contrôle Allumer le système électrique du vélo électrique Avant d'allumer le système, veuillez vérifier le câblage électrique. Mettre sous tension le système électrique sur batterie, le rétroéclairage coloré s'allume. Allumer / éteindre: Allumez l'écran en appuyant sur le bouton d'alimentation et maintenez-le enfoncé pendant 2 secondes. Après le trajet, éteignez le vélo électrique de la même manière.
- Page 16 Phare/rétroéclairage activé/désactivé Appuyez et maintenez enfoncé le bouton UP pendant 1 seconde pour allumer/éteindre le phare et l'écran passera au mode correspondant. Commutateur de mode vitesse et kilométrage Appuyez brièvement sur le bouton Menu (M) pour modifier la vitesse et le mode kilométrage. Indication de la capacité...
- Page 17 Autorisation des données : 10 secondes après avoir allumé l'écran, appuyez sur le bouton M et maintenez-le enfoncé pendant 3 secondes pour accéder à l'interface d'effacement des données. L'affichage commence à faire clignoter les icônes. Appuyez brièvement sur le bouton M pour effacer Trip / AVG Speed / MAX Speed / Trip time. ODO n'est pas possible d'effacer.
- Page 18 Entretien Maintenance régulière: maintenir tous les composants du vélo électrique propres n'utilisez que les produits de nettoyage recommandés et testés lubrifier régulièrement la chaîne avec des huiles adaptées en hiver, nettoyez le vélo électrique après chaque sortie et faites particulièrement attention à retirer le sel des contacts de la batterie et des autres connecteurs lors de la manipulation du vélo électrique, assurez-vous que les câbles du système électrique ne sont pas endommagés.
- Page 19 Problèmes possibles et leurs solutions En cas de panne du système, effectuez son diagnostic ou contactez votre revendeur. L'écran LCD de contrôle n'est pas allumé : - assurez-vous toujours que la batterie est chargée - vérifier si la batterie est insérée correctement, si le coupe-batterie est allumé - vérifier les connexions de la centrale et de l'afficheur Le moteur ne démarre pas lorsque le bouton d'assistance à...
- Page 20 Avertissement En cas de problème avec le vélo électrique, il peut afficher des messages d'erreur. L'écran LCD affichera l'icône et un code d'erreur s'affichera sur l'affichage de la vitesse. Voir leur signification dans le tableau ci-dessous. Description Code d'erreur 0x10 Surtension 0x11 Sous tension...
- Page 21 Garantie groupe électrique Procédure de réclamation : Adressez toute réclamation concernant le groupe électrique ou la batterie à votre revendeur. Lors du dépôt d'une plainte, soumettez une preuve d'achat et un certificat de garantie avec le numéro de série enregistré de la batterie et indiquez le motif de la plainte et une description du défaut. Conditions de garantie : 24 mois pour les composants de vélos électriques - s'applique aux défauts de fabrication et de matériaux au-delà...
- Page 22 Avertissement Si vous ne comprenez pas l'un des points de ce mode d'emploi, veuillez contacter le revendeur pour obtenir des explications. Veuillez lire tout le manuel ! Ne prêtez pas le vélo électrique à des personnes qui ne sont pas familiarisées avec son utilisation et son fonctionnement. Les réclamations résultant d'une mauvaise manipulation ne seront pas acceptées.
- Page 23 Profitez de nombreux kilomètres agréables et sûrs sur votre nouveau vélo électrique. Votre équipe Leader Fox Marque tchèque de vélos électriques. VÉLO BOHÈME Adresse Na Pankraci 1724 14000 Prague 4 - Pankrac Développement, conception et fabrication Okružní 697 České Budějovice 37001 Téléphone : 388 314 885...
