Sommaire des Matières pour Leader Fox SAGA

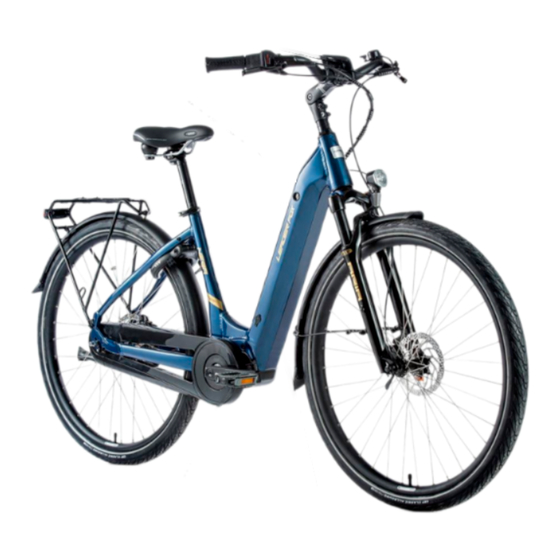

- Page 1 NOTICE D’UTILISATEUR POUR VAE. Conformément à la loi, le distributeur doit fournir la notice d’utilisateur avec chaque VAE. E – BIKE POWER RIDE SAGA...
- Page 2 Introduction Chers utilisateurs, Veuillez lire attentivement ces informations concernant votre vélo E-LF afin qu’il vous procure un fonctionnement optimal. Le texte qui suit est une description complète qui vous donnera tous les détails et aspects de votre écran de contrôle (installation, réglages et fonctionnement général). Vous y trouverez également des informations vous permettant de régler les éventuels problèmes et pannes.
-
Page 3: Raisons Qui Peuvent Modifier Les Performances De Votre Vae
RAISONS QUI PEUVENT MODIFIER LES PERFORMANCES DE VOTRE VAE 1. Résistance au roulement des pneumatiques. Les VAE Leader Fox sont fournis avec des pneus offrant une faible résistance au roulement, ainsi qu’une haute résistance à la crevaison. Il est important que les pneus soient gonflés correctement ;... -
Page 4: Ensemble Électrique
Ensemble électrique Modest Le système utilise la surveillance du couple de serrage, la surveillance de la vitesse du système d'aide à la pédale et la surveillance de la vitesse réelle des roues. Le système utilise une double réaction de protection pour mesurer le signal de vitesse afin d'assurer la sécurité... - Page 5 Dimensions de l'unité d'alimentation:...
-
Page 6: Safety Instruction
Safety instruction Batterie: Ne jetez pas la batterie au feu. Ne jetez pas la batterie dans l'eau. N'utilisez pas la batterie pour d'autres appareils. Elle a été conçue spécialement pour ce modèle. Ne pas démonter ou modifier la batterie. Ne connectez pas les pôles positif et négatif de la batterie. Chargeur: Ne pas démonter ni modifier le chargeur. - Page 7 Batterie Démontage de la batterie : Pendant que vous déverrouillez la batterie, le couvercle se détachera apx. environ 1cm. Appuyez et maintenez la plaque de fixation et retirez la batterie. Coupe-batterie sur le tube supérieur :...
- Page 8 Batterie Chargement et entretien de la batterie : Chargez la batterie dans un environnement sec pour éviter les dommages en court-circuit. à au moins 60% de sa capacité une fois tous les 3 mois, même lorsque le vélo n'est pas utilisé. Chargez la batterie Ne couvrez pas la batterie o u le chargeur.
-
Page 9: Lcd Display
LCD display Product: Ecran intelligent LCD APT TFT750S Paramètres électriques: Alimentation batterie36V Courant assigné d'emploi 40mA Courant de fuite< 1 uA Courant de sortie nominal maximum 100mA Température de fonctionnement–20 ~ 70 °C Dimensions LCD et matériaux: Ecran Haut contrate TFT coloré. L'encadrement est en plastique ABS, l'écran transparent est en acrylique haute résistance. - Page 10 Ecran LCD AVG/MAX Speed –indicateur mode de vitesse 00.0 Vistesse Km/h / MPH – unité de vitesse Capacité de batterie Trip / DST / ODO / Time – mode kilométrage Indicateur lumière X ASSIST – Niveau d'assistance PAS, 0 (off) 5 (max.) Icones d'erreur Indicateur valeur kilométrage Trip / DST / ODO / Time Gamme maximale:...
-
Page 11: Controleur
Controleur Description: + – augmenter - – baisser power ON/OFF M – menu... - Page 12 Assembly instructions Ensemble d'affichage : Veuillez faire attention au couple de serrage des vis. Les dommages causés par un couple de serrage excessif ou un montage/démontage incorrect ne sont pas couverts par la garantie. Lors de l'installation de l'écran, insérez deux bagues de retenue en caoutchouc dans les mâchoires de serrage de l'écran et placez-les sur le guidon.
- Page 13 A -mâchoire de serrage du contrôleur Ouvrez la mâchoire de serrage du contrôleur et placez-la sur le guidon dans la position de votre choix. Utiliser une clé Allen pour serrer la vis de blocage M3x8.Couple de serrage : 1 Nm Descriptif du connecteur : 1 –Red wire/Fil rouge = Anode (24V/36V) 2 –Blue wire/File bleu: Cordon d'alimentation au contrôleur...
- Page 14 Control Allumer le système électrique du vélo électrique : Avant d'allumer le système, veuillez vérifier le câblage électrique. Mettre sous tension le système électrique sur batterie, le rétroéclairage s'allume. Allumez l'affichage en appuyant brièvement (1,5 seconde) sur le bouton POWER. L'affichage s'éteint automatiquement s'il n'est pas utilisé...
- Page 15 Phare/rétroéclairage activé/désactivé : Appuyez sur le bouton UP et maintenez-le enfoncé pendant 1 seconde pour allumer/éteindre le phare et l'écran passera au mode correspondant. Le moteur ne fonctionne pas lorsque la tension de la batterie est faible. L'affichage peut toujours garder le phare allumé...
- Page 16 Paramétrage : En appuyant deux fois sur le bouton Menu (M) (intervalle inférieur à 0,3 seconde), vous pouvez accéder aux menus de réglage. Appuyez sur les boutons HAUT/BAS pour modifier le réglage des paramètres, appuyez sur le bouton Menu (M) pour passer à l'élément suivant. Appuyez deux fois sur le bouton Menu (M) pour quitter le menu.
- Page 17 Luminosité (bL1) : Appuyez sur le bouton HAUT/BAS pour modifier la luminosité du rétroéclairage. 1 est l'obscurité, 5 est le plus lumineux. Arret automatique (Off): Appuyez sur le bouton HAUT/BAS pour modifier l'heure de mise hors tension automatique, de 0 à 15, le nombre représente le temps (minutes) avant l'arrêt, la valeur par défaut est de 5 minutes.
- Page 18 Mot de passe pour les paramètres avancés (PSd) Le système est réglé en usine. Pour modifier ces paramètres, contactez votre revendeur ou votre fabricant. Ne modifiez pas ces paramètres vous-même, vous pourriez endommager le vélo électrique. Les dommages causés par un traitement inapproprié ne sont pas couverts par la garantie.
- Page 19 Maintenance Entretien régulier - vérifier la propreté des différents organes électriques de votre VAE. - utilisez des produits testés et approuvés pour le nettoyage. - lubrifiez régulièrement la chaine avec une huile adaptée. - en hiver, lors du nettoyage, éliminez soigneusement toute présence de sel, notamment sur les parties électriques.
-
Page 20: Problèmes Et Solutions
Problèmes et solutions En cas de défaillance du système, effectuez son diagnostic ou contactez votre revendeur. L’écran ne s’allume pas - soyez sûr que la batterie soit bien chargée - vérifiez que la batterie soit bien insérée et en fonction (interrupteur ON) - vérifier les contacts entre l’écran et le bouton de contrôle Le moteur ne fonctionne pas en mode «... - Page 21 Attention Lorsqu'il y a un problème avec le vélo électrique, il peut aff i cher des messages d'erreur. L'écran LCD affichera l'icône et un code d'erreur sera affiché sur l'affichage de la vitesse. Les codes d'erreur sont marqués de 01 E~FF E; voir leur signification dans le tableau c i - d essous.
-
Page 22: Garantie Des Pièces Électriques
Garantie des pièces électriques Demande de prise en charge de la garantie. Toute réclamation concernant les pièces électriques devra être formulée à votre revendeur. Pour toute réclamation, munissez-vous de votre facture d’achat, de votre certificat de garantie portant le numéro de série de votre batterie ; expliquez les raisons de cette demande et décrivez le défaut constaté. - Page 23 ATTENTION Lisez bien cette notice en totalité ; si vous ne comprenez pas un point, contactez votre revendeur qui vous aidera. Ne prêtez pas votre VAE à quelqu’un sans lui avoir clairement expliqué le fonctionnement du VAE. Les demandes résultantes d’un mauvais usage seront refusées. Votre VAE LF Energy n’est pas prévu pour une personne de moins de 15 ans ;...
- Page 24 Nous vous souhaitons bonne route avec votre nouveau VAE LEADER FOX. Your Leader Fox Team Czech brand of electric bicycles. BOHEMIA BIKE Address Na Pankráci 1724 14000 Praha 4 - Pankrác Development, design and manufacturing Okružní 697 České Budějovice 37001 Phone: 388 314 885 Email: info@leaderfox.cz...
